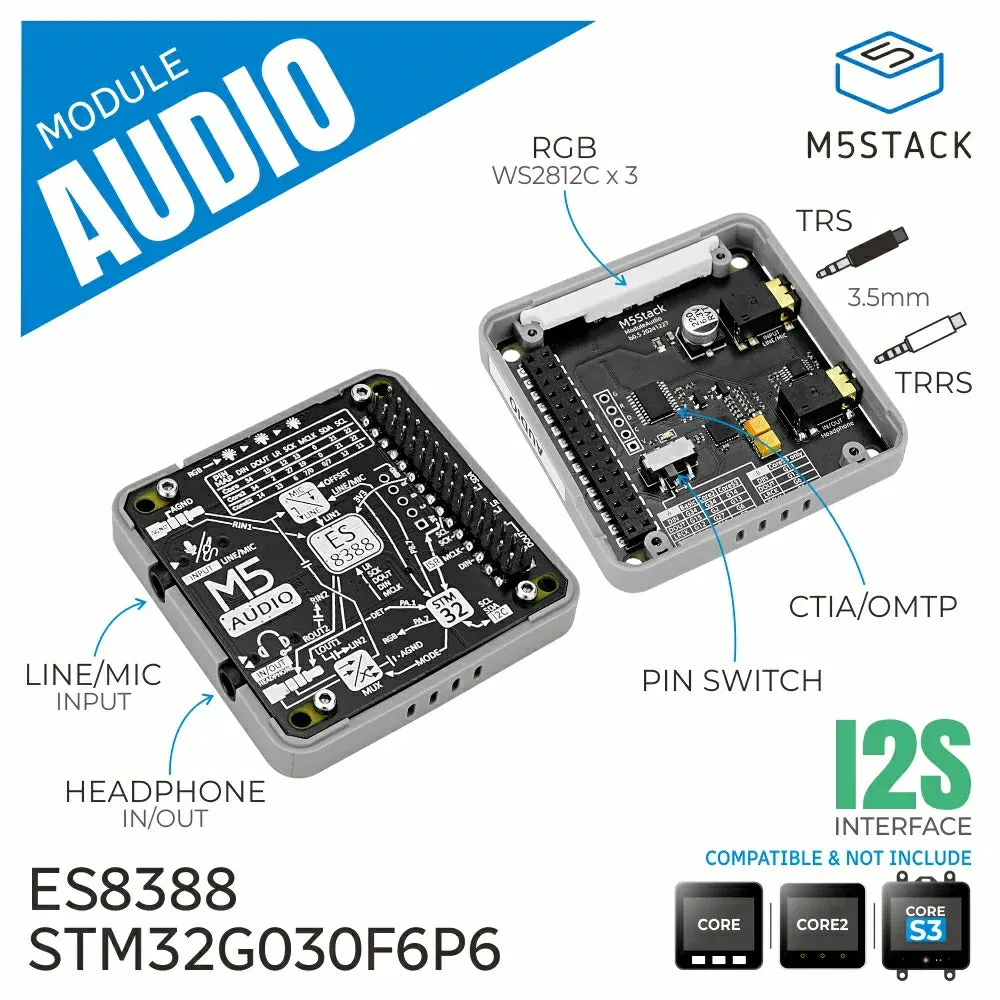

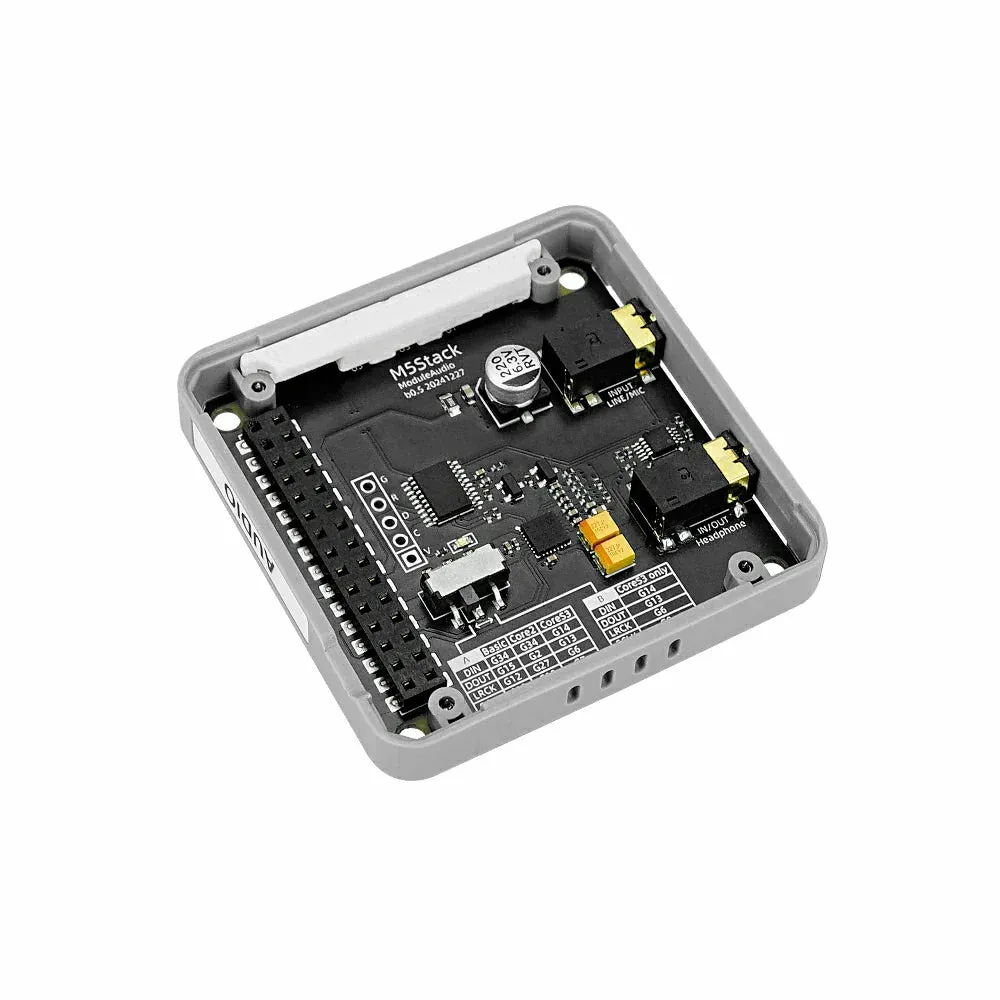

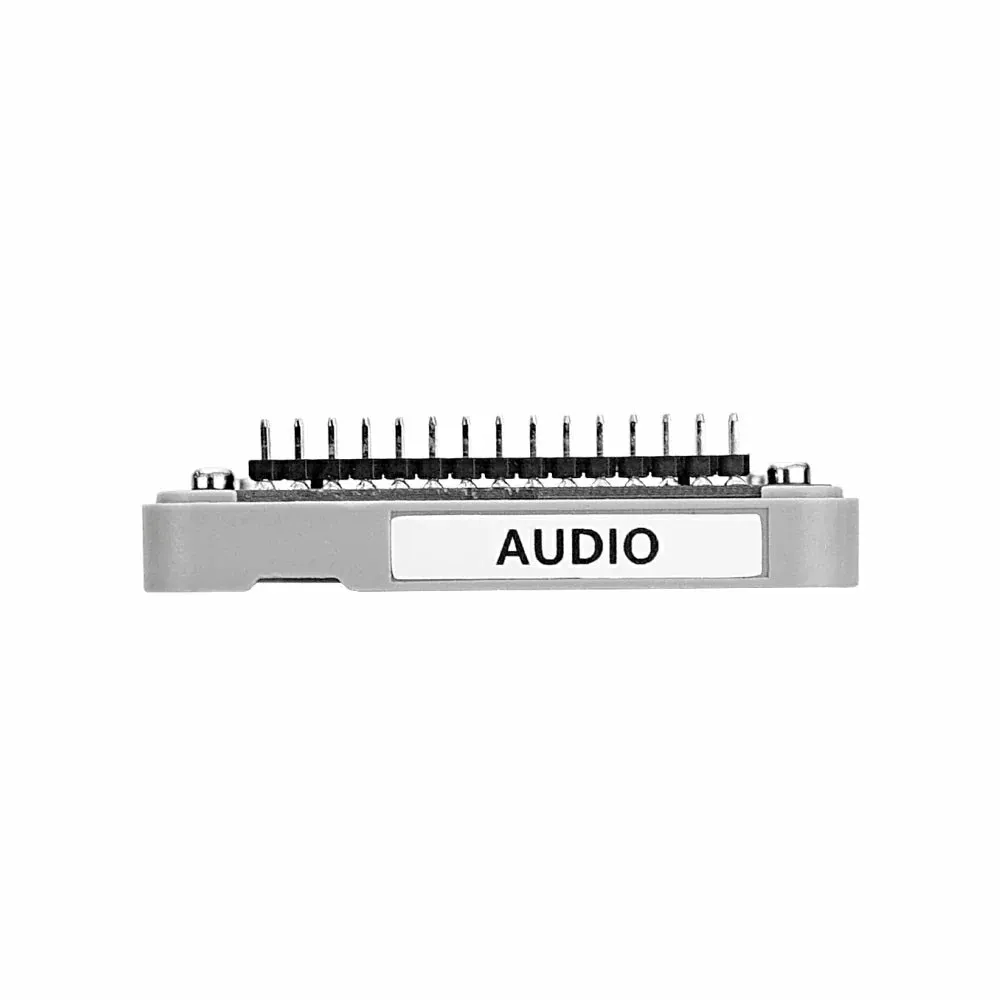

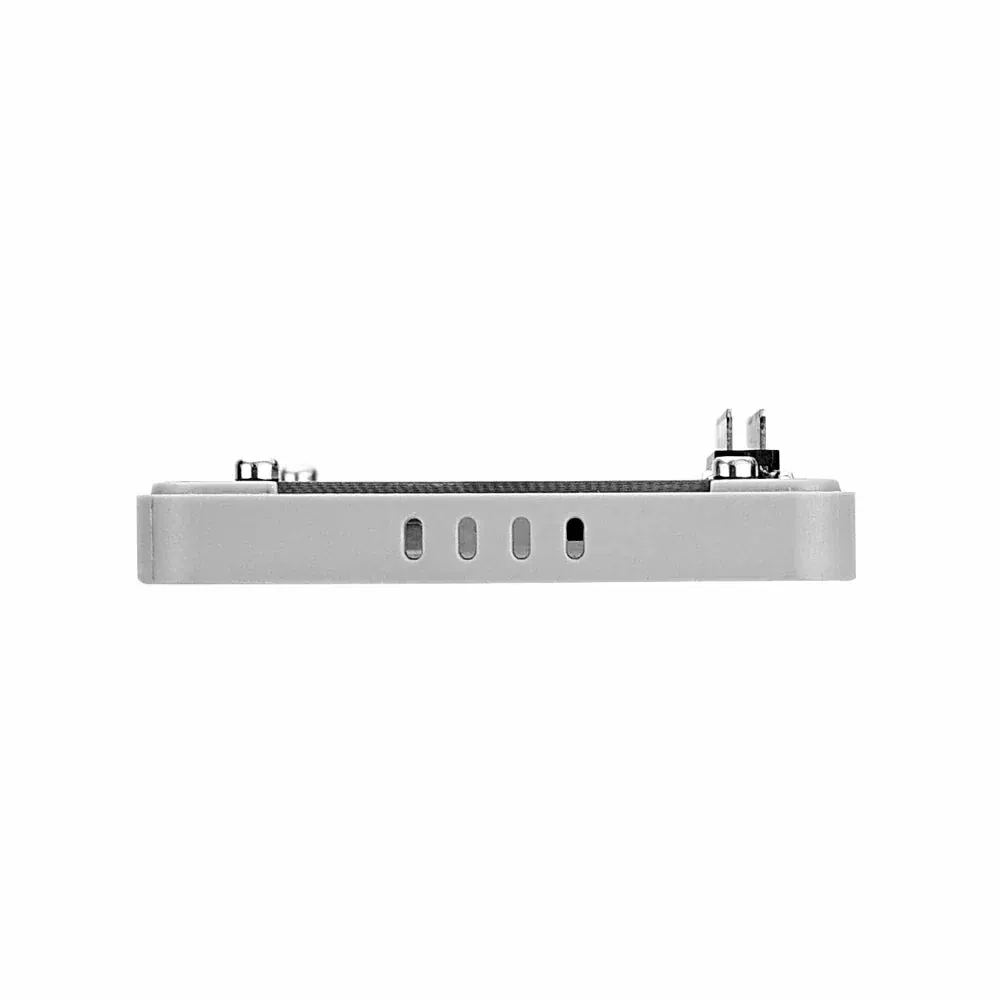

M5Stack Audio Module je pokročilý rozšiřující modul pro audio interakci pro M5Stack, poháněný ES8388 audio kodekem. Disponuje duálními 3,5 mm konektory — TRS konektorem pro mikrofonní vstup a TRRS konektorem podporujícím jak mikrofonní vstup, tak výstup pro sluchátka — což poskytuje flexibilní možnosti pro nahrávání a stereo přehrávání.
Vestavěný mikrokontrolér STM32G030F6P6 zvyšuje funkčnost detekcí zasunutí TRRS konektoru a řízením WS2812C RGB LED diod pro interaktivní zpětnou vazbu. Navíc modul podporuje automatické přepínání mezi standardy zapojení CTIA (americký) a OMTP (mezinárodní) pomocí konfigurace registrů, což zajišťuje kompatibilitu s širokou škálou headsetů s integrovanými mikrofony.
Díky svým robustním schopnostem je tento modul ideální pro aplikace jako chytrá hlasová interakce, interaktivní umění, vzdělávací zábava, přenosné nahrávání a další inovativní audio projekty.
Funkce
- Řízení MCU STM32G030F6P6
- Vysoce věrný audio kodek
- Dvoukanálový mikrofonní vstup
- Duální 3,5 mm konektory TRS + TRRS
- Přepínání standardů zapojení CTIA/OMTP
- WS2812C RGB stavové LED diody
- Podporované vývojové platformy
UiFlow1
UiFlow2
Arduino IDE
Arduino
- Rychlý start s Module Audio
- Knihovna Module Audio pro Arduino
Obsah balení
- 1 × Module Audio
Aplikace
- Chytré reproduktory
- Rozpoznávání hlasu
- Vzdělávací zábava
- Interaktivní umělecké instalace
Specifikace
| Specifikace | Parametr |
|---|---|
| MCU | STM32G030F6P6 @ I2C adresa: 0x33 |
| Audio kodek | ES8388 @ I2C adresa: 0x10 |
| Audio I/O | Dvoukanálový mikrofonní vstup, jednokanálový stereo výstup pro sluchátka |
| Typy konektorů | 1 × TRS (pouze mikrofon), 1 × TRRS (mikrofon + sluchátka) |
| Stavové LED diody | 3 × WS2812C_2020 |
| Standard headsetu | CTIA / OMTP |
| Provozní proud | DC 3,3 V @ 23,53 mA |
| Standby proud | DC 3,3 V @ 8,58 mA |
| Provozní teplota | 0 °C ~ 40 °C |
| Rozměry produktu | 54,0 × 54,0 × 13,1 mm |
| Hmotnost produktu | 12,8 g |
| Rozměry balení | 132,0 × 95,0 × 16,0 mm |
| Hrubá hmotnost | 26,3 g |
Schéma zapojení
Module Audio Schéma PDF
Protokol
I2C adresa
| Čip | I2C adresa |
|---|---|
| STM32G030F6P6 | 0x33 |
| ES8388 | 0x10 |
