M5Stack Atom Matrix ESP32 vývojová sada v1.1

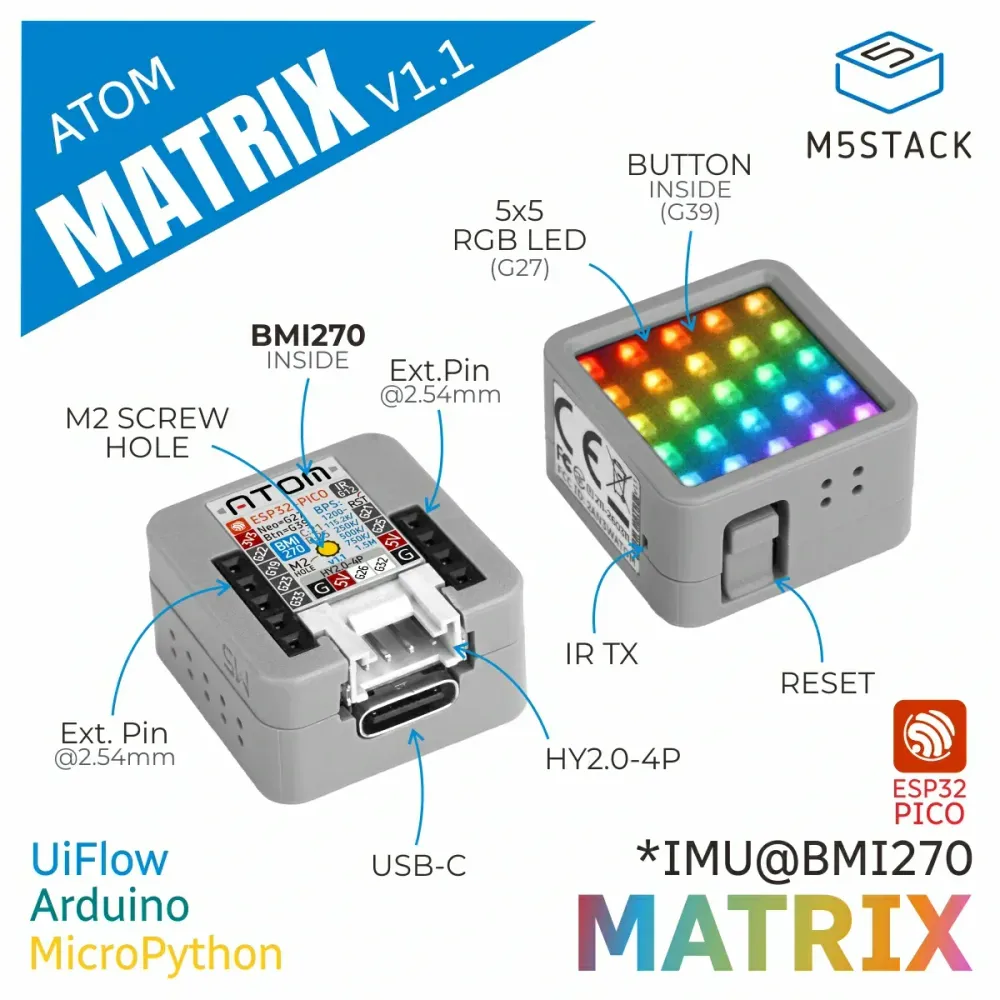

M5Stack Atom Matrix ESP32 Dev Kit v1.1 je ultrakompaktní vývojová deska ESP32 určená pro IoT uzly, miniaturní řadiče, interaktivní indikátory, prototypy chytrých zařízení a vestavěné automatizační projekty. Kombinuje řadič ESP32-PICO-D4, 5 x 5 RGB LED matici, programovatelné tlačítko, infračervený přenos a 6osý BMI270 IMU v malém 24 x 24mm krytu ve tvaru krychle.

Tato verze v1.1 vylepšuje pohybový senzor z MPU6886 na BMI270, což zlepšuje přesnost detekce pohybu a rychlost odezvy pro aplikace jako rozpoznávání gest, interakce spouštěné pohybem, zpětná vazba orientace, robotika, nositelné prototypy a kompaktní bezdrátové ovladače. Podporuje také Arduino IDE, UiFlow1, UiFlow2, ESP-IDF a PlatformIO, což usnadňuje použití jak začátečníkům, tak zkušeným vývojářům.

Funkce

• ESP32-PICO-D4 dvoujádrový řadič s vestavěným 2,4GHz Wi-Fi.
• 5 x 5 RGB LED matice využívající WS2812C 2020 x25 pro zobrazení stavu a interakci.
• BMI270 6osý IMU pro přesnější snímání pohybu a orientace ve verzi v1.1.
• Programovatelné tlačítko skryté pod RGB maticí pro vlastní spouštěcí logiku.
• Infračervený přenos pro kompaktní IR ovládání a interakci s chytrými zařízeními.
• HY2.0-4P rozšiřující port pro externí moduly a integraci periferií.

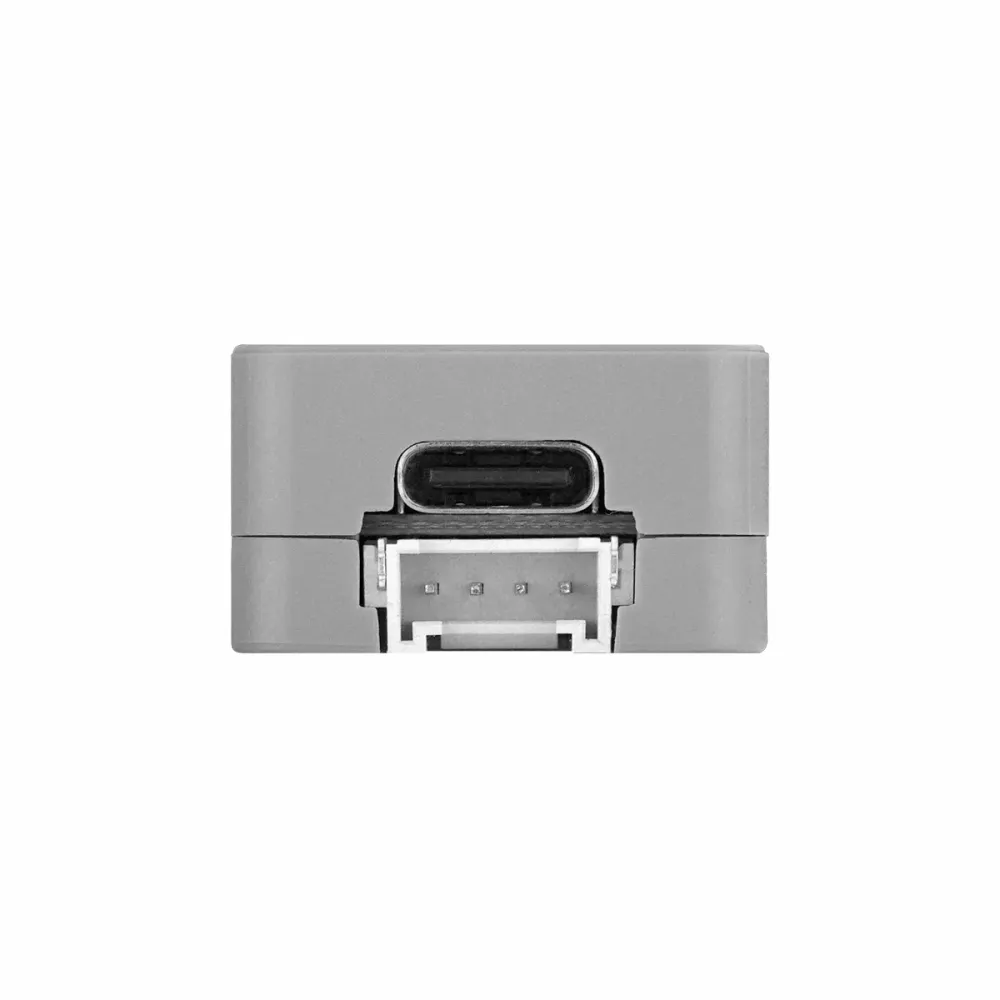

• USB Type-C pro napájení, programování a rychlý vývojový proces.
• Montážní otvor M2 pro snadnou pevnou instalaci.

Specifikace

Aplikace

• Kompaktní IoT uzly a bezdrátová koncová zařízení.
• Miniaturní indikátory stavu a řadiče vizuální zpětné vazby.
• Prototypy reagující na pohyb využívající BMI270 IMU.
• Infračervené chytré ovládání a spouštěcí zařízení.
• Nositelné a přenosné vestavěné projekty.
• Vzdělávací vývoj ESP32 pro uživatele Arduino, UiFlow a PlatformIO.

Obsah balení

• Atom-Matrix v1.1 x1

Jiný obsah

Co se změnilo ve verzi v1.1
Klíčovou hardwarovou aktualizací v této revizi je přechod z MPU6886 na BMI270. To dělá Atom Matrix v1.1 vhodnější pro aplikace vyžadující stabilnější snímání pohybu, rychlejší odezvu a spolehlivější data o orientaci.

Poznámka k jasu LED
Při použití knihovny FastLED je doporučená hodnota jasu 20. Vyhněte se dlouhodobému provozu LED diod na příliš vysoký jas, protože teplo může poškodit LED matici a akrylový kryt.

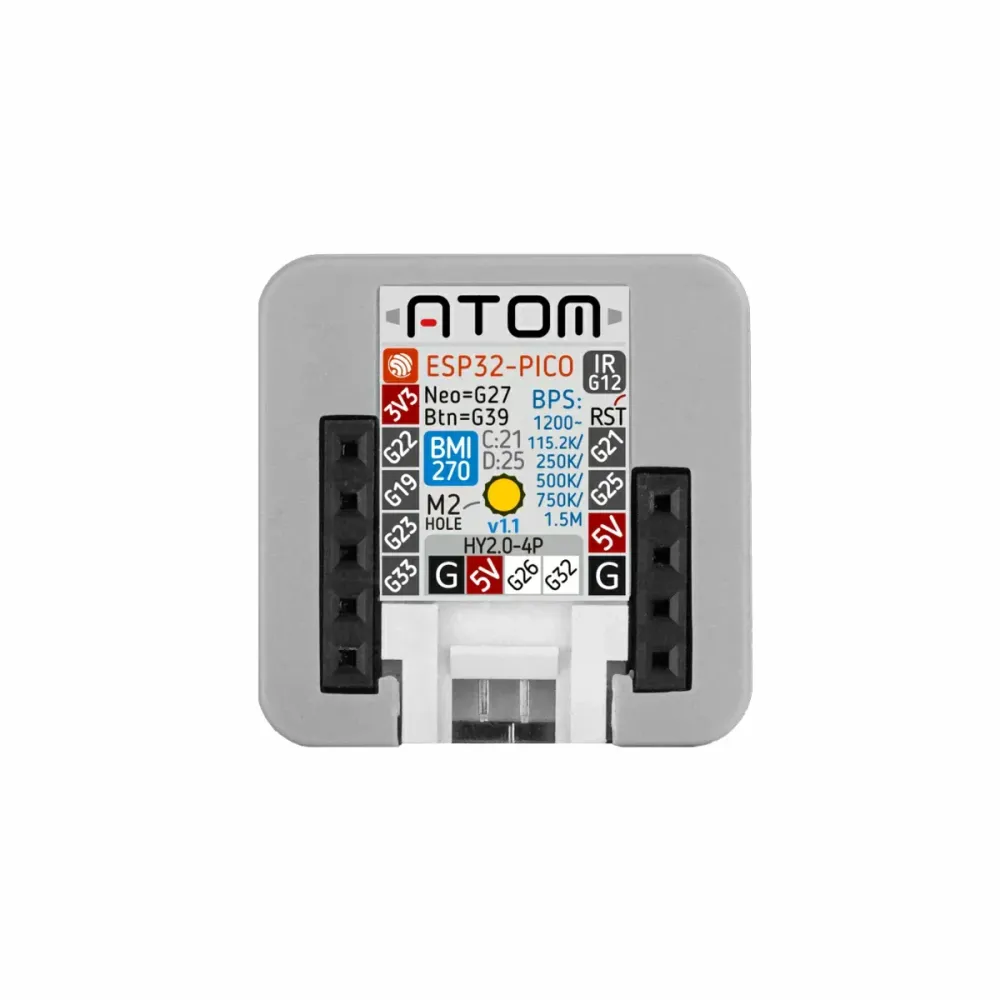

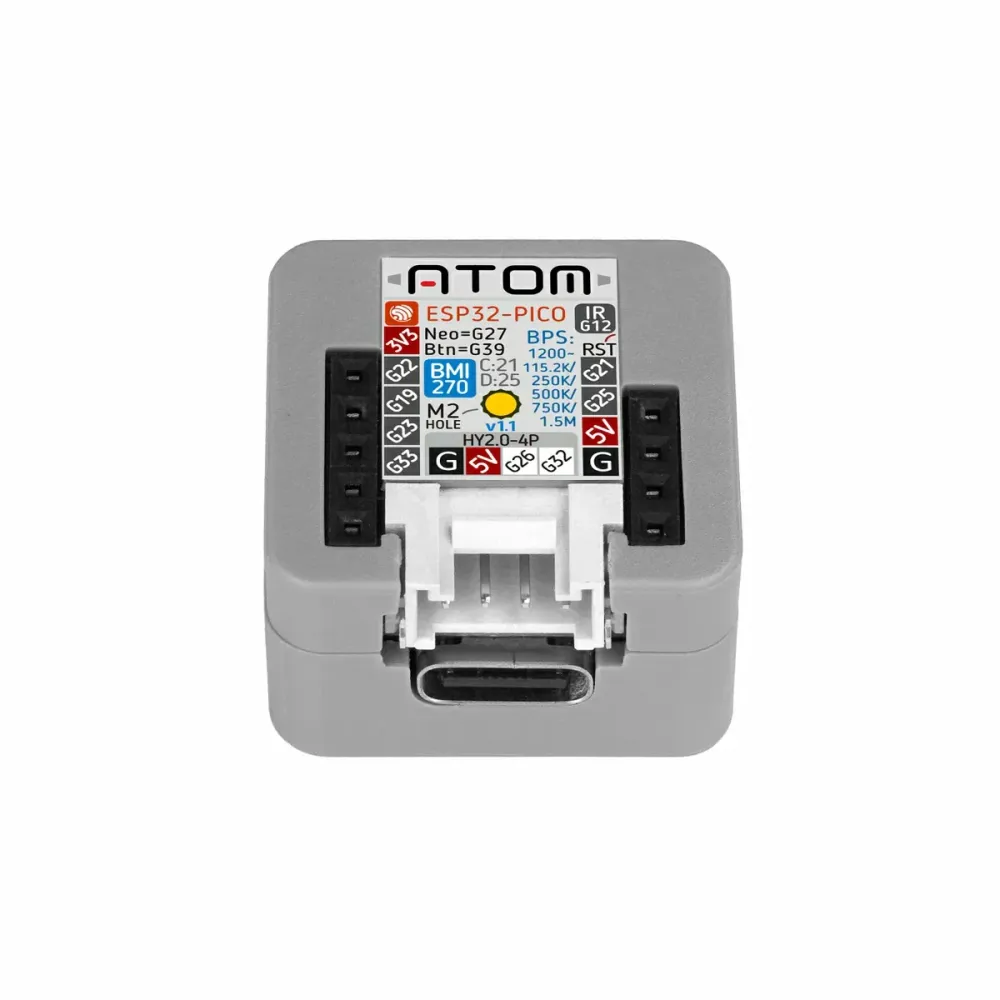

Rozšíření pinů a rozhraní
Deska nabízí rozšiřitelné piny a obsahuje HY2.0-4P port kompatibilní s Grove, což usnadňuje připojení senzorů, komunikačních modulů a dalších kompaktních periferií ekosystému M5Stack.

Zdroje

• Dokumentace M5Stack Atom-Matrix v1.1
• Schémata
• Rychlý start Arduino
• Rychlý start UiFlow1
• Rychlý start UiFlow2
• Nastavení PlatformIO
• Reference ESP32-PICO-D4
• Datasheet BMI270
• Průvodce výběrem OpenELAB M5 řadičů
• Co je M5Stack a jak ho používat

Často kladené otázky

Jaký je hlavní rozdíl mezi Atom Matrix v1.1 a předchozí verzí?

Největší hardwarovou změnou je BMI270 IM
