Leiling AlignVision Pro Laser Visual Coaxial Instrument (LVC) je vysoce přesné vizuální zarovnávací zařízení navržené speciálně pro koaxiální kalibraci laserové řezací trysky. Kombinací koaxiálního kamerového snímání a laserového červeného světla umožňuje uživatelům vizuálně a přesně určit, zda jsou otvor trysky a laserové červené světlo dokonale zarovnány. To výrazně zlepšuje přesnost řezání a stabilitu zpracování.
Pro podrobný uživatelský manuál, prosím klikněte zde.

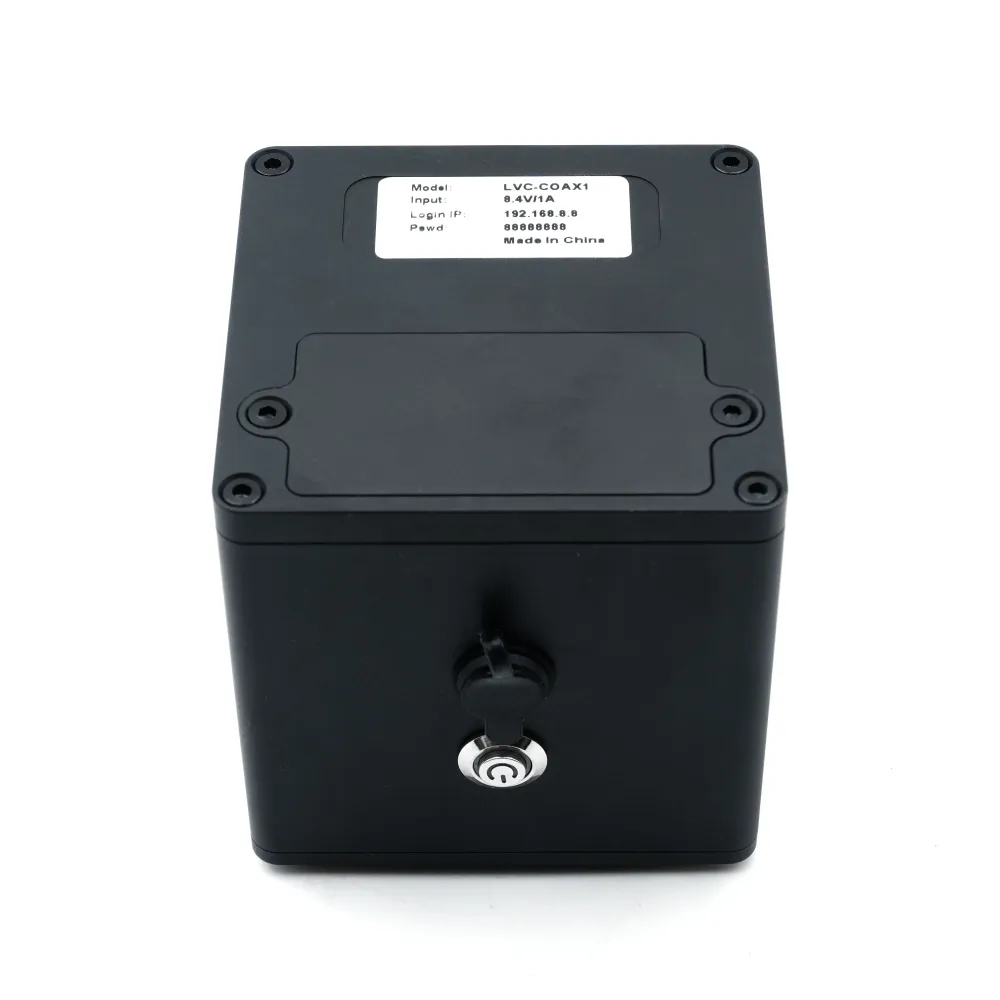

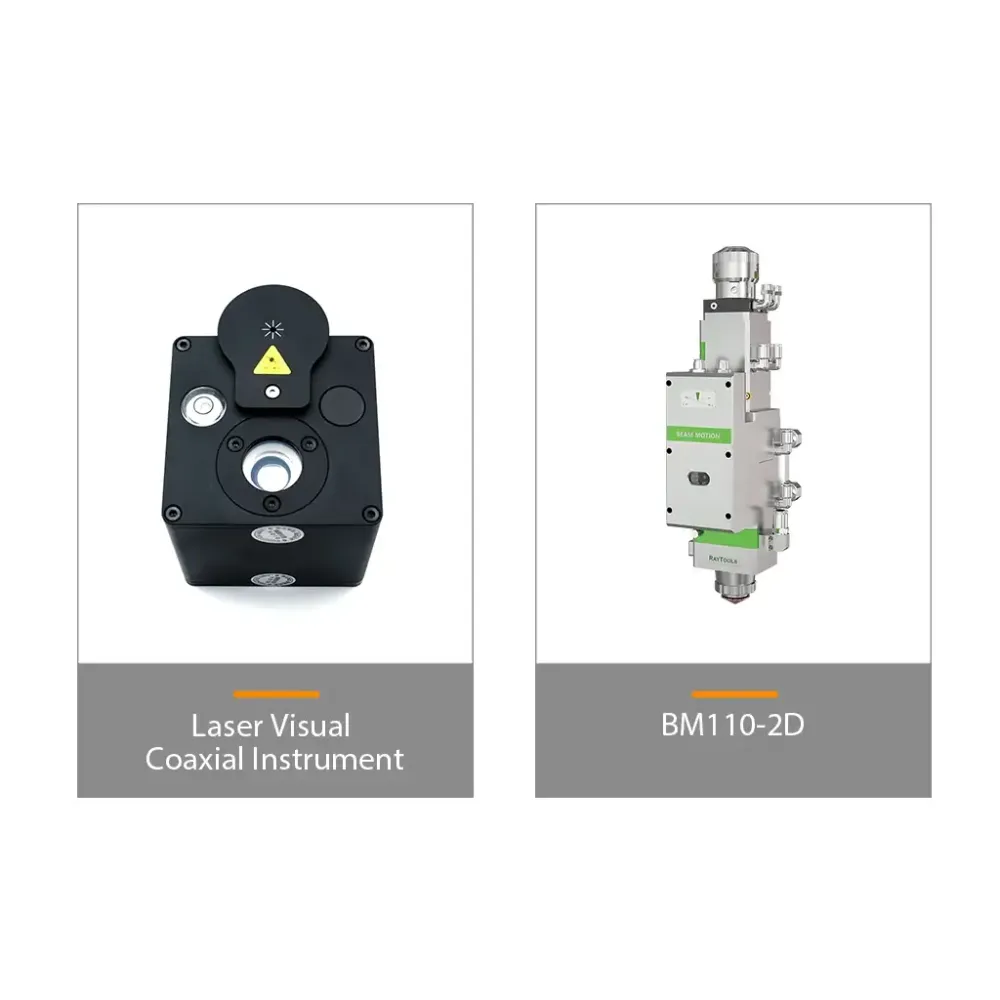

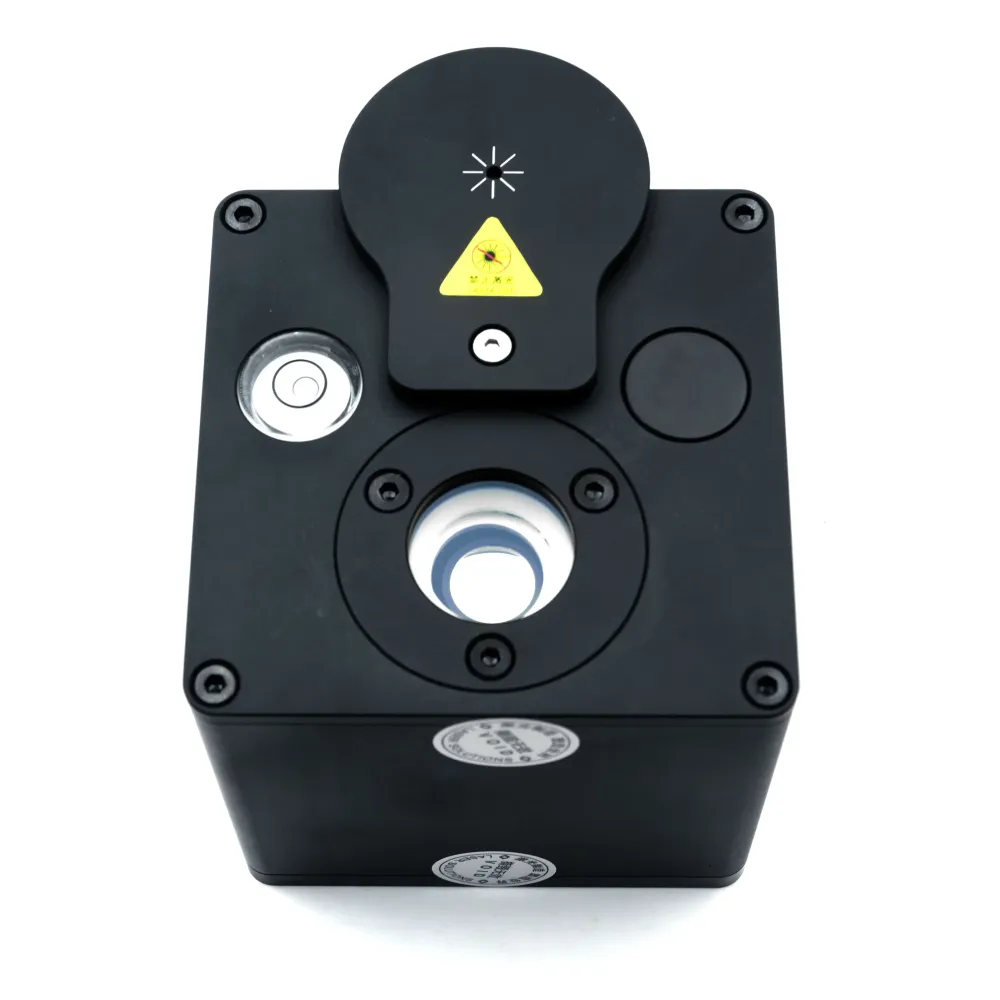

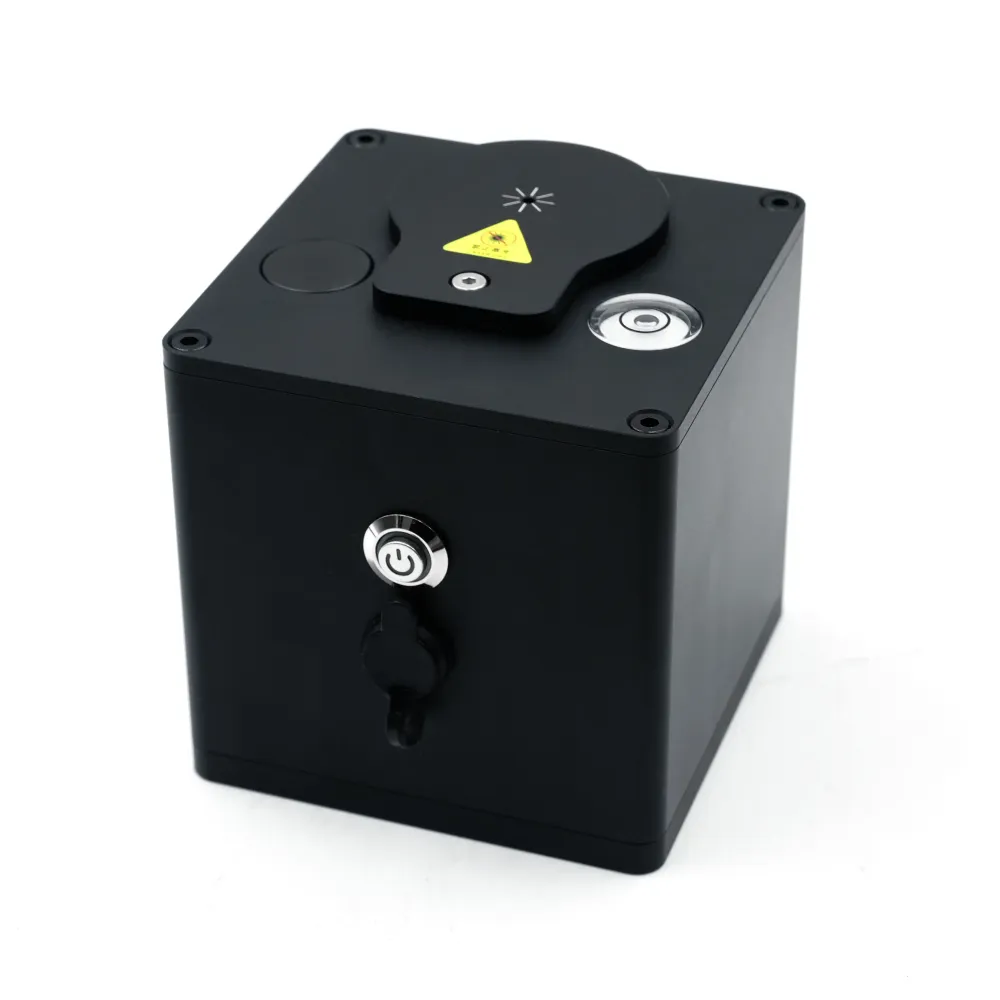

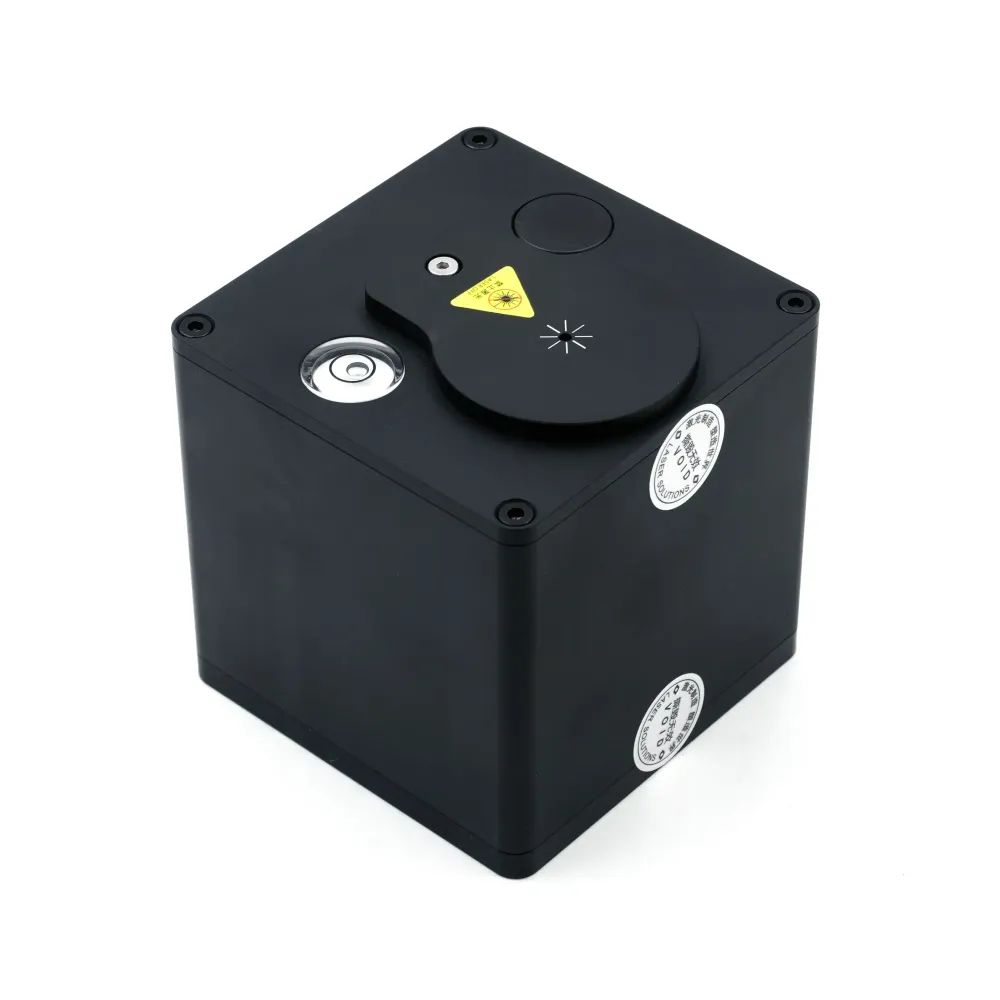

Pohledy na produkt
Provozní rozhraní NAV
Technické parametry
| Parametr položky | Podrobný popis |
| Koaxiální odchylka | <0,08mm |
| Hmotnost | 621g (s baterií) |
| Rozměry | 83mm(D)×83mm(Š)x83mm(V) |
| Napájení | Externí 8,4V nebo vestavěná baterie 14500 |
| Režim provozu | Automaticky / Střední |
| Provozní teplota | 0℃~50℃ |
Speciální poznámka: Tento produkt vyžaduje minimální vzdálenost přibližně 25 mm pro detekci ohniska. Proto, vzhledem k výšce samotného koaxiálního přístroje, musí mít měděná tryska alespoň 110 mm volného prostoru od povrchu stojanu, aby vyhověla provozním požadavkům koaxiálního přístroje. Pokud výška nestačí, je třeba stojan odstranit a zvýšit výšku před testováním.
Provozní kroky
- Příprava: Nainstalujte vestavěné baterie nebo připojte externí napájení Type-C, zapněte zařízení, ujistěte se, že kontrolka svítí zeleně a umístěte jednotku vodorovně.
- Zarovnání zařízení: Zapněte červené laserové světlo, umístěte LVC přímo pod trysku, upravte výšku trysky na přibližně 10–20 mm nad zařízením a jemně dolaďte polohu, dokud červené světlo nevstoupí do zarovnávacího otvoru.
- Připojení rozhraní: Připojte své mobilní zařízení k WiFi síti s názvem „LVC-COAX01“ (heslo: 88888888), poté zadejte 192.168.8.8 do prohlížeče pro přístup k rozhraní.
- Zobrazení trysky: Vypněte červené světlo, upravte výšku řezací hlavy, dokud není obraz trysky jasný, poté klikněte na „Krok 1: Fotografování trysky“ pro dokončení kruhového přizpůsobení otvoru trysky.
- Detekce červeného světla: Zapněte červené světlo a klikněte na „Krok 2: Nastavit červené světlo“, poté upravte zaostření červeného světla, dokud se bod nejeví stabilní, jasný a dobře definovaný.
- Koaxiální nastavení: Klikněte na „Krok 3: Ruční koaxiální nastavení“ a pomocí imbusového klíče upravte koaxiální šrouby, dokud se červené a žluté kruhy zcela nepřekryjí.
- Ukončení a vypnutí: Klikněte na „Krok 4: Vypnout kameru“ a po kalibraci zařízení vypněte, aby se šetřila baterie.
Seznam produktů
| Název | Množství | Jednotka |
| Laserový vizuální koaxiální | 1 | Sada |
| Datový kabel Type-C | 1 | Pruh |
| Certifikát kvality | 1 | Kus |
| Návod k použití produktu | 1 | Kus |
| Šestihranný šroubovák | 1 | Kus |
