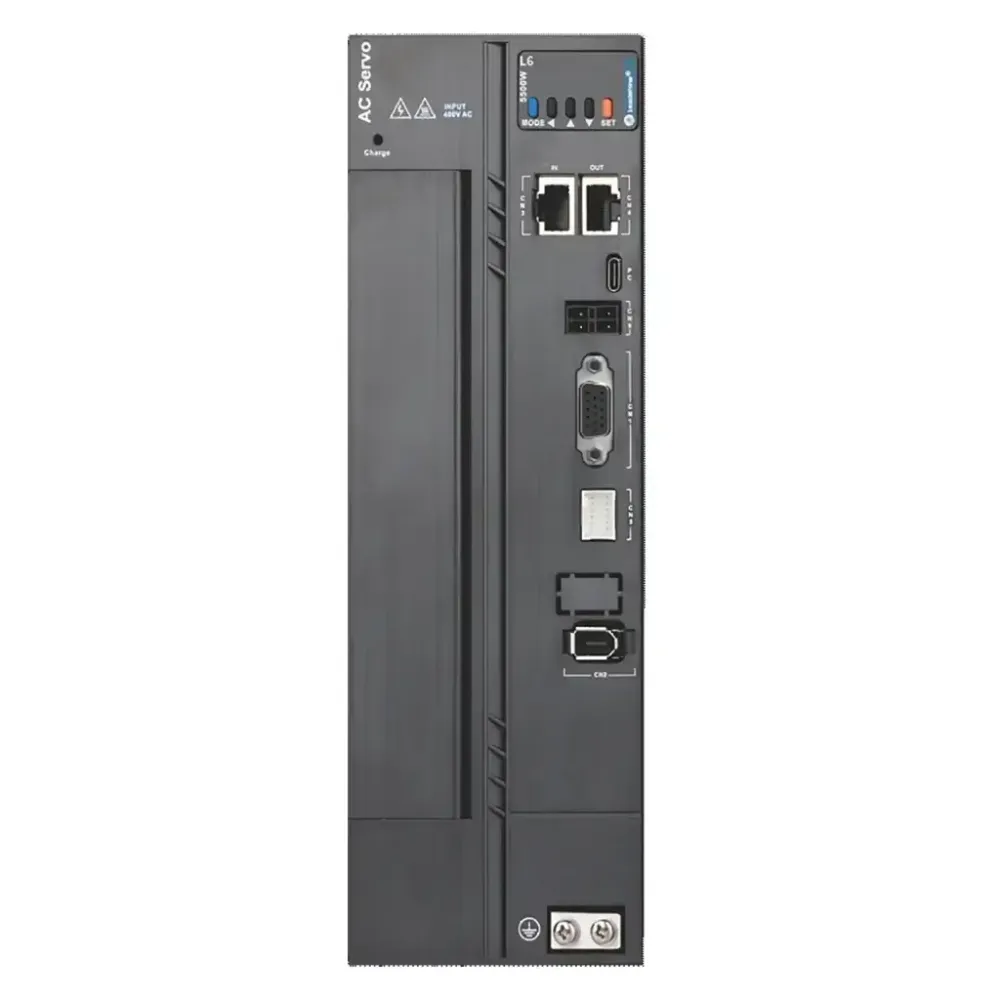

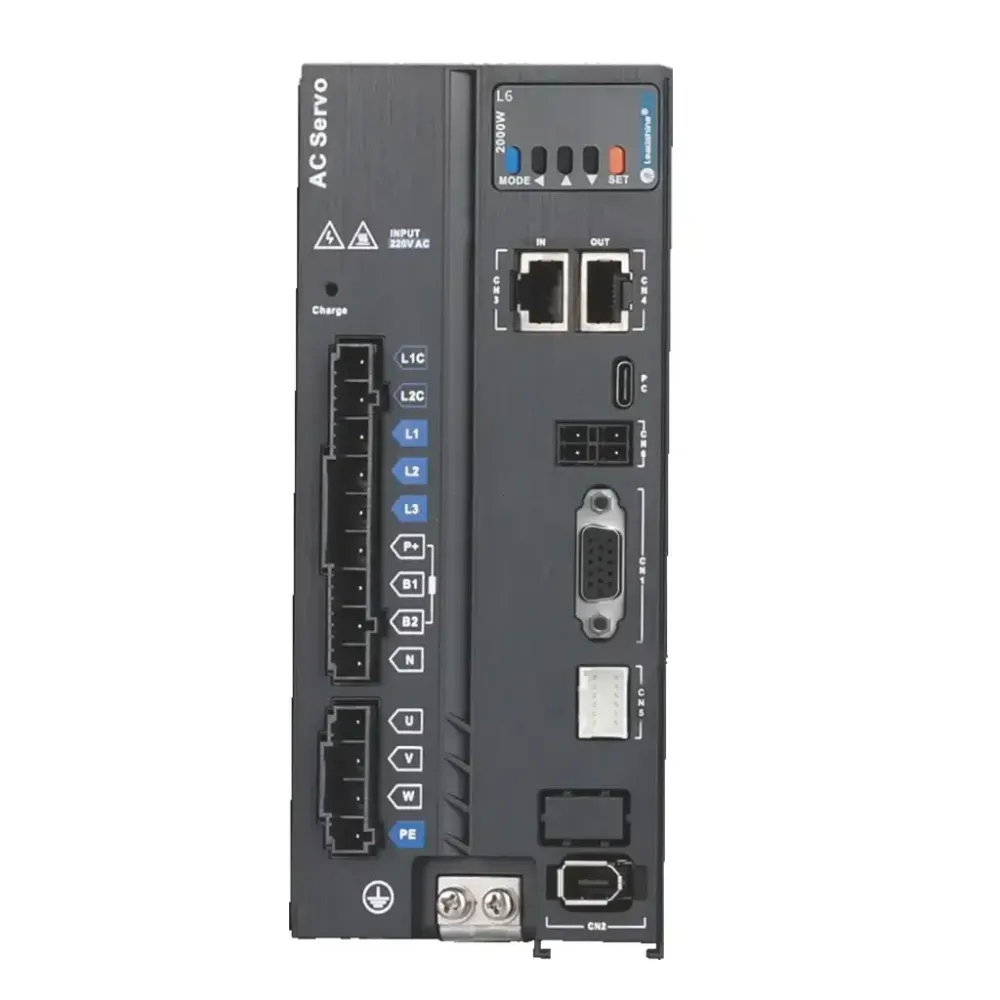

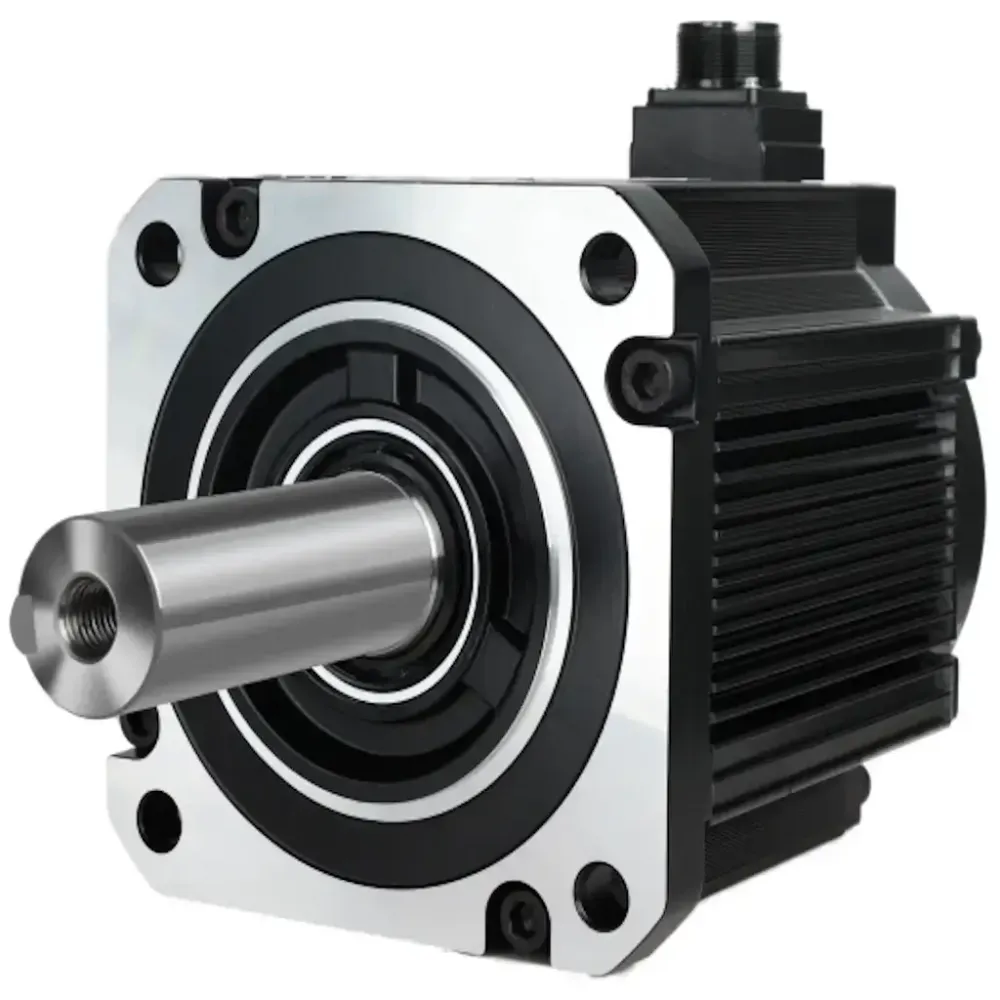

Leadshine servomotor a servozesilovač | řada L6

Představujeme servomotor a servozesilovač Leadshine řady L6

Tento pokročilý systém řízení servomotorů zvyšuje přesnost a efektivitu zařízení díky špičkovým funkcím:

Jednotlačítkové automatické ladění: Zjednodušuje ladění zesílení automatickým nastavením parametrů, zkracuje dobu nastavení.
Potlačení vibrací: Potlačuje nízkofrekvenční vibrace pod 200 Hz pro provoz s vysokým počtem cyklů.
Adaptivní zářezový filtr: Odstraňuje rezonance manuálním nebo automatickým filtrováním.
Výjimečná odezva: Šířka pásma rychlostní smyčky 3,0 kHz pro rychlejší reakce a minimální chyby sledování.
Přesné řízení: Synchronizace sběrnice 125 µs pro plynulé a přesné řízení polohy.
Super sledovací algoritmus: Snižuje chyby sledování téměř na nulu, zvyšuje přesnost.
Vysoké rozlišení enkodéru: Standardní 23bitový víceotáčkový absolutní magnetický enkodér, s volitelným 21bitovým optickým enkodérem.
Zachycení polohy v reálném čase: Vysokorychlostní vstupní signály okamžitě zachycují a zaznamenávají polohu motoru.
Dynamické brzdění: Rychlé zastavení při závadách, nouzových situacích nebo výpadcích napájení pro prevenci poškození.

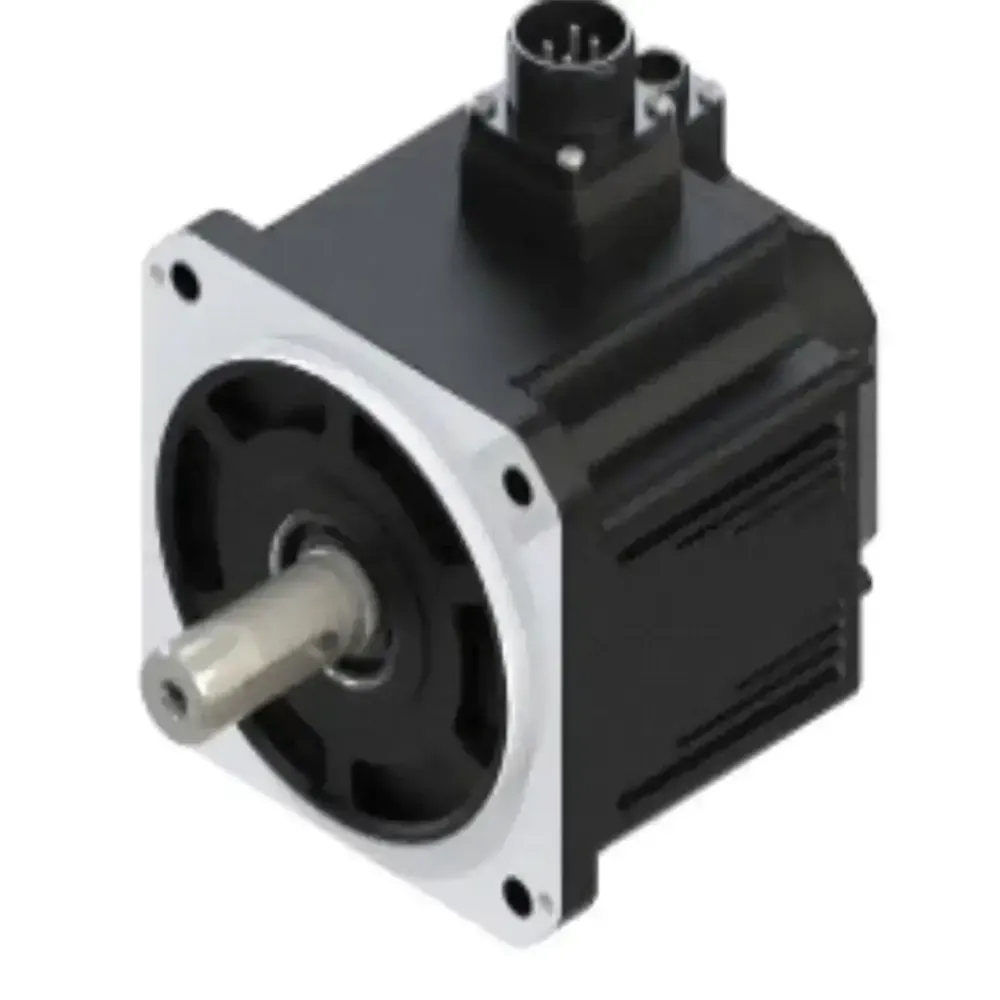

Výkonný servomotor: Motor řady ACM1H dosahuje 6000 ot./min, podporuje 300% přetížení a má vylepšené tepelné vlastnosti.
Kompaktní design: Motor o 23 % kratší délky s vysokou hustotou výkonu, vhodný do stísněných prostor.
Vysoká úroveň ochrany: Krytí IP67 (kromě hřídele motoru), vhodné pro náročné prostředí.
Správa více zařízení: Platforma Motion Studio umožňuje efektivní správu více EtherCAT ovladačů.
Funkce černé skříňky: Ukládá informace o závadách pro efektivní diagnostiku.
Inteligentní ladění přes Type-C: Podporuje ladění pouze s napájením přes Type-C, umožňuje nahrávání a stahování parametrů s USB napájením.
Uživatelsky přívětivý software: Motion Studio obsahuje modul osciloskopu, automatické ladění, identifikaci setrvačnosti a nástroje pro mechanickou analýzu.
Flexibilní zapojení: Přední (typ Q) a zadní (typ R) možnosti zapojení, s 0,3metrovým příslušenstvím kabelu „AMP-Plug“ pro kompatibilitu.

Doporučené produkty a parametry pro vláknové laserové řezačky (aktualizováno červen 2024)

Výkon

Model ovladače

Způsob řízení ovladače

Způsob napájení ovladače

odpovídající model motoru

Enkodér motoru

Rám motoru

Jmenovitá rychlost

Maximální rychlost

Průměr hřídele

Jmenovitý točivý moment

Zapojení dynamické brzdy

Zapojení enkodéru

400W

L6P-400S

Impuls + analog

Jednofázové
220V

ACM1H-0604B-S-1

23bitový optický

60 mm

3000

6500

14 mm

1,27 N·m

CABLE-RZ*M*-S(V3.0)(napájecí vodič)
CABLE-SC*M*-S(V3.0)(brzdový vodič)

CABLE-7BM*M*-Z(V3.0)

L6N-400S

E-Bus

750W

L6P-750

Impuls

ACM1H-0808-S-1

80 mm

19 mm

2,39 N·m

L6N-750

E-Bus

850W

L6P-1000

Impuls

ACM2M-1309–GX

130 mm

1500

4500

22 mm

5,4 N·m

CABLE-RZH1M5-135-TS(PJ)

CABLE-BMH*M*-115-TS(PJ)

L6N-1000S

E-Bus

L6N-1000T

Třífázové 380V

ACM2M-1309T-GX

1300W

L6P-1500ST

Impuls

ACM2M-1313T-GX

8,4 N·m

L6N-1500ST

E-Bus

1800W

L6P-2000T

Impuls

ACM2M-1318T-GX

11,5 N·m

L6N-2000T

E-Bus

2900W

L6P-3000T

Impuls

ACM18029M3F-70-L-V45

180 mm

35 mm

18,6 N·m

CABLE-RZA*M*-H-180
(V1.0)

CABLE-7BM*M*-HZ-180
(V1.0)

L6N-3000T

E-Bus

4400W

L6P-4400T

Impuls

ACM18044M3F-70-L-V45

28,4 N·m

CABLE-RZB*M*-H-180
(V1.0)

CABLE-7BM*M*-HZ-180
(V1.0)

L6N-4400T

E-Bus

5500W

L6P-5500T

Impuls

ACM18055M3F-70-L

3000

42 mm

35 N·m</t

Hmotnost	3.175 kg

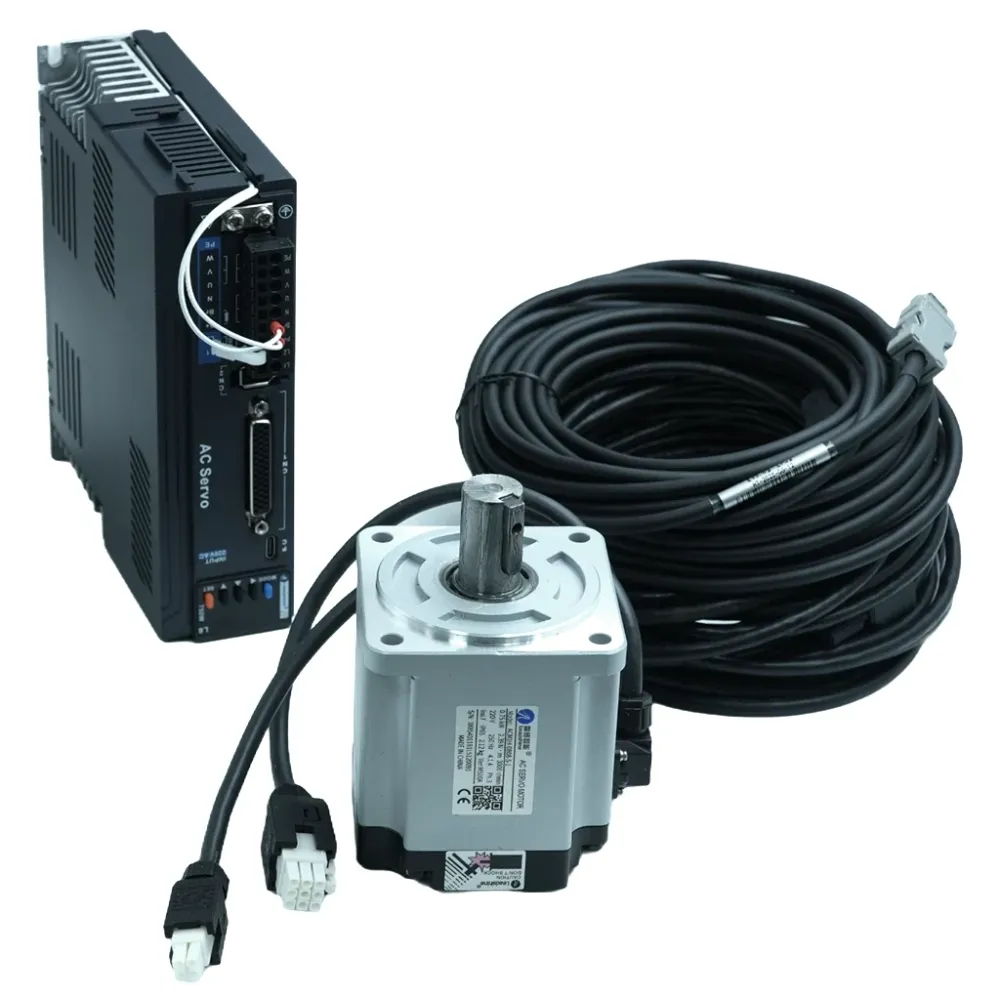

Model	400w balíček (Motor s brzdou + Servo Drive + Stíněné kabely: Napájení 12m + Brzda 12m + Encoder 12m), 400w balíček (Motor bez brzdy + Servo Drive + Stíněné kabely: Napájení 12m + Encoder 12m), 750w balíček (Motor s brzdou + Servo Drive + Stíněné kabely: Napájení 12m + Brzda 12m + Encoder 12m), 750w balíček (Motor bez brzdy + Servo Drive + Stíněné kabely: Napájení 12m + Encoder 12m), 850w balíček (Motor bez brzdy + Servo Drive + Stíněné kabely: Napájení 12m + Encoder 12m), 1300w balíček (Motor bez brzdy + Servo Drive + Stíněné kabely: Napájení 12m + Encoder 12m), 1800w balíček (Motor bez brzdy + Servo Drive + Stíněné kabely: Napájení 12m + Encoder 12m), 2900w balíček (Motor bez brzdy + Servo Drive + Stíněné kabely: Napájení 12m + Encoder 12m), 4400w balíček (Motor bez brzdy + Servo Drive + Stíněné kabely: Napájení 12m + Encoder 12m)
Značky	Leadshine
