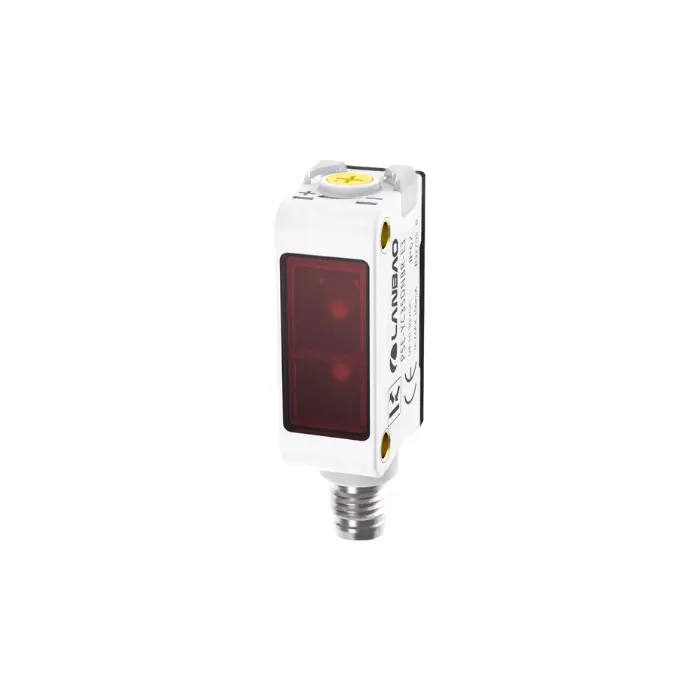

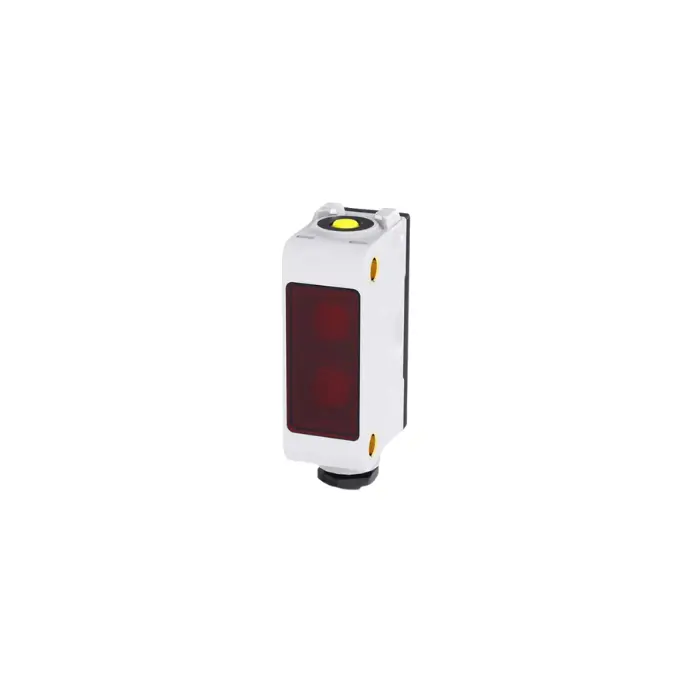

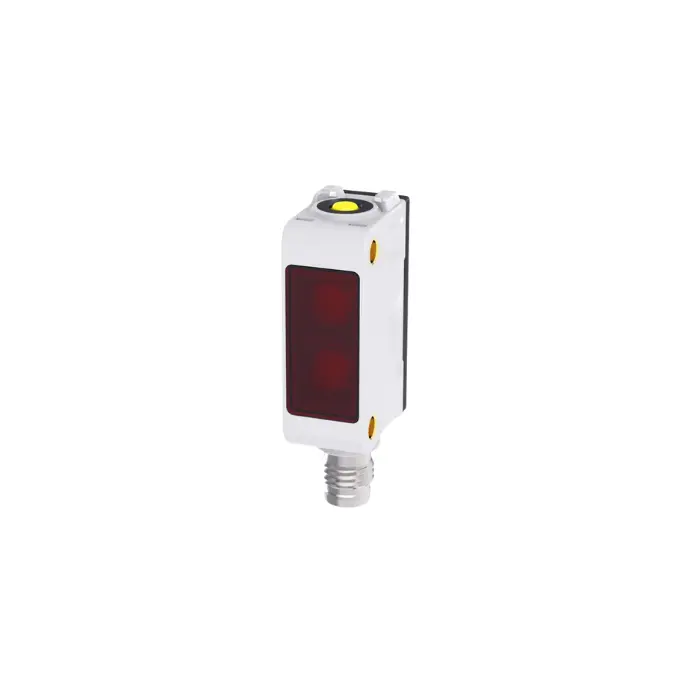

Tato stránka OpenELAB pro inženýry konsoliduje hlavní Lanbao PSE malé čtvercové fotoelektrické větve používané pro krátkodobou detekci objektů, snímání průhledných objektů, detekci otvorů nebo slotového stylu v PCB a úkoly potlačení pozadí, kde je důležitý kompaktní kryt, rychlá odezva a jednoduché DC zapojení více než dlouhý dosah snímání.
Použijte tuto stránku jako inženýrský výběrový list: porovnejte metodu snímání, montážní rozměry, elektrické rozhraní a formát kabelu nebo konektoru, poté otevřete připojený datový list, CAD výkres, STEP model a dokumenty o shodě pro kontrolu návrhu.
Vlastnosti
- Konsoliduje hlavní větve jádra PSE na jedné výběrové stránce bez míchání s PSJ, PSF nebo PSR.
- Pokryje použití difuzního odrazu, snímání průhledných objektů, slotového stylu pro otvory v PCB a potlačení pozadí.
- Podporuje jak kabelové, tak M8 konektorové provedení pro snadnější návrh stroje a servisovatelnost.
- Usnadňuje porovnání větví PSE, které Lanbao dokumentuje samostatně, ale inženýři je často hodnotí společně při výběru konceptu.
- Užitečné pro dopravníky, zařízení na baterie, manipulaci s PCB, balicí linky a kompaktní automatizační buňky.
Specifikace
| Parametr | Hodnota |
|---|---|
| Rozsah rodiny | Jádro PSE malé čtvercové větve: difuzní, snímání průhledných objektů, slotový styl a potlačení pozadí |
| Typ senzoru | Rodina plastových čtvercových fotoelektrických senzorů |
| Tvar těla | Kompaktní čtvercový kryt |
| Zastoupené metody detekce | Difuzní odraz, snímání průhledných objektů, slotový styl, potlačení pozadí |
| Napájecí napětí | Napájecí napětí 10 V až 30 V DC |
| Typy připojení | 2m PVC kabel / M8 konektor |
| Stupeň ochrany | IP67 |
| Indikátor výstupu | Červená LED / závisí na rodině |
| Okolní vlhkost | Typická vlhkost 35 % až 95 % RH |
| Reprezentativní rozsahy větví | BC10 širokoúhlý difuzní / BC30 difuzní / BC100 difuzní / GC50 snímání průhledných objektů / SC5 slotový styl / YC5 potlačení pozadí |
| Reprezentativní zdroj světla | Červená 630 až 640 nm nebo modrá 460 nm podle větve |
| Reprezentativní doba odezvy | <=0,5 ms pro difuzní a GC větve / 3,5 ms pro YC potlačení pozadí |
| Reprezentativní kryt | Kryt z PC+ABS s čočkou z PMMA |
| Referenční normy | Potvrďte přesnou vlnovou délku, velikost skvrny, cíl a dobu odezvy v připojeném datovém listu větve |
| Typické případy použití | Zařízení na baterie, manipulace s PCB, balení, detekce přítomnosti na dopravníku |
Poznámky k integraci
Fotoelektrický výkon závisí na barvě cíle, povrchu, odrazivosti, okolním světle a geometrii pozadí. Vyberte režim snímání před výběrem typu připojení: difuzní pro obecnou přítomnost, snímání průhledných objektů pro lahve nebo fólie, slotový styl pro prodloužené cíle nebo otvory v PCB a potlačení pozadí tam, kde záleží na krátkém dosahu a rozlišení popředí.
Propojené PDF zůstávají konečným zdrojem pravdy pro zamrznutí čísla dílu, protože Lanbao publikuje větve PSE jako samostatné detailní stránky a viditelné pojmenování větví se může mírně lišit mezi seznamy, datovými listy a CAD soubory. Tato stránka udržuje místní sadu zdrojů v souladu s těmito oficiálními dokumenty větví místo vytváření nové smíšené rodiny.
Aplikace
To jsou případy použití na úrovni strojů, kde je tato rodina obvykle nejpraktičtější volbou.
- Baterie a elektronické zařízení, kde je potřeba, aby kompaktní čtvercové senzory zapadly do těsných stanic.
- Detekce přítomnosti podnosů, přepravek, kartonů a obrobků na krátkých dopravnících a přenosových bodech.
- Potvrzení průhledných objektů pro lahve, fólie a průhledné nádoby.
- Detekce otvorů na PCB a drážkový styl, kde je užitečný úzký nebo prodloužený světelný bod.
Kompatibilita
- Vhodné pro průmyslové řídicí skříně 10V až 30V DC, digitální vstupy PLC a vestavěné systémy s odpovídajícím vstupním zpracováním.
- Vhodné tam, kde je kompaktní čtvercové tělo snazší na montáž než válcový senzor.
- Dobře se hodí k řídicím jednotkám OpenELAB, robotům a strojovým viděním, které potřebují rychlé diskrétní snímání.
Jak vybrat
Při výběru rodiny fotoelektrických senzorů Lanbao PSE Little Square vyberte optickou metodu před stylem zapojení. Difuzní, průhledný objekt, drážkový styl a potlačení pozadí řeší různé problémy snímání i přesto, že pouzdra vypadají podobně.
Po určení metody snímání potvrďte přesný list dat větve, poté vyberte chování NPN nebo PNP a styl kabelu nebo konektoru, aby odpovídal elektrickému standardu stroje a plánu servisu.
