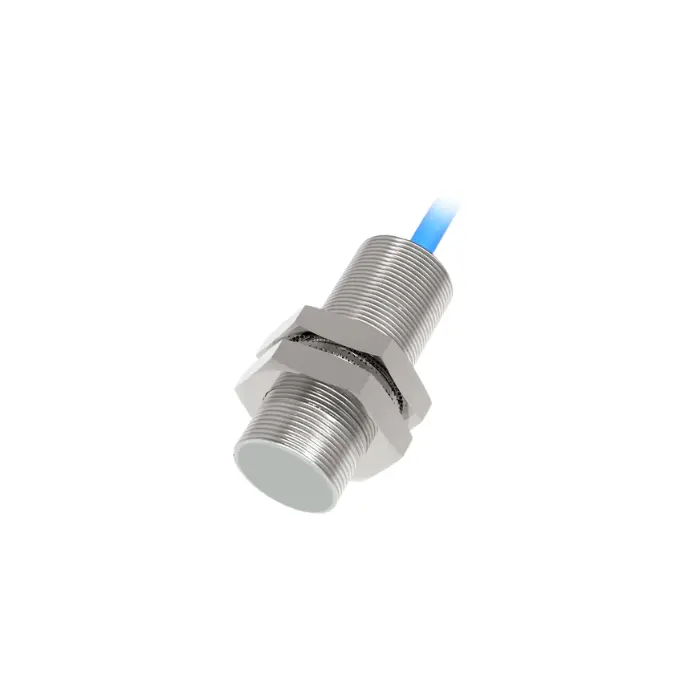

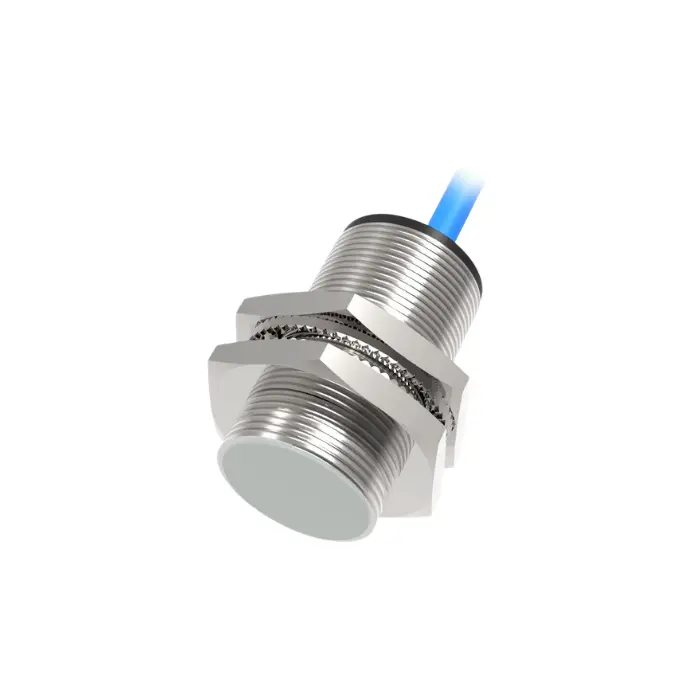

Indukční senzory Lanbao LR12X, LR18X a LR30X NAMUR jsou navrženy pro intrinsicky bezpečné nebo nízkoenergetické vstupní obvody, kde je vyžadováno 8,2V NAMUR signalizování místo standardního PNP nebo NPN spínání.
Před finálním výběrem čísla dílu si společně projděte princip snímání, cílový model, montážní prostor, elektrické rozhraní a servisní formát. Pro finální kontrolu návrhu použijte přiložený datasheet, CAD výkres, STEP model a soubory shody.
Funkce
- Pokrývá běžná cylindrická těla Lanbao NAMUR ve velikostech M12, M18 a M30.
- Zahrnuje jak zapuštěné, tak nezapuštěné možnosti, takže tělo lze přizpůsobit montážnímu prostoru a velikosti cíle.
- Užitečné pro architektury nebezpečných oblastí nebo bariéry, které očekávají klasické NAMUR proudové chování.
- Poskytuje CAD a 3D zdroje na úrovni rodiny pro kontrolu rozvržení před výběrem konečné velikosti těla.
Specifikace
| Parametr | Hodnota |
|---|---|
| Rozsah rodiny | Cylindrické NAMUR indukční senzory LR12X, LR18X a LR30X |
| Typ výstupu | NAMUR proudové rozhraní |
| Napájecí napětí | 8,2V DC |
| Výstupní proud | Spuštěný <=1mA / Nespouštěný >=2,2mA |
| Zátěžový odpor | >=1kOhm |
| Jmenovitá vzdálenost | M12 2mm zapuštěný nebo 4mm nezapuštěný / M18 5mm zapuštěný nebo 8mm nezapuštěný / M30 10mm zapuštěný nebo 15mm nezapuštěný |
| Zaručená vzdálenost | M12 0-1,6mm nebo 0-3,2mm / M18 0-4mm nebo 0-6,4mm / M30 0-8mm nebo 0-12mm |
| Posun spínacího bodu | <= +/-10 % z Sr |
| Hystereze | 1 % až 20 % |
| Opakovací přesnost | <= 3 % |
| Spínací frekvence | M12 2000Hz zapuštěný nebo 1500Hz nezapuštěný / M18 1500Hz zapuštěný nebo 1000Hz nezapuštěný / M30 1000Hz zapuštěný nebo 800Hz nezapuštěný |
| Provozní teplota | -25 °C až 70 °C |
| Relativní vlhkost okolí | 35 % až 95 % RH |
| Stupeň krytí | IP67 |
| Materiál pouzdra | Nikl-měděná slitina |
| Typ připojení | 2m PVC kabel |
Poznámky k integraci
Používejte tuto řadu pouze, pokud řídicí architektura nebo izolační bariéra očekává NAMUR chování. Tyto senzory nenahrazují standardní PNP nebo NPN proximální spínače jeden ku jednomu; spouštěný a nespouštěný stav je definován proudovou úrovní při napájení 8,2V, takže rozhraní rozvaděče musí být již navrženo pro NAMUR vstupy.
Nejprve vyberte velikost těla podle skutečné velikosti cíle a mechanického prostoru, poté zvolte zapuštěnou nebo nezapuštěnou konstrukci. Nezapuštěné verze mají větší dosah, ale vyžadují více prostoru od okolního kovu; zapuštěné verze se obvykle snadněji instalují v hustě osazených přípravcích.
Aplikace
Reprezentativní případy použití na úrovni strojů zahrnují:
- Senzorové architektury pro nebezpečná prostředí nebo intrinsicky bezpečné, které používají NAMUR bariéry nebo izolátory.
- Průmyslové stroje, které standardizují na NAMUR vstupy s proudovou úrovní místo standardních tranzistorových výstupů.
- Detekce kovových cílů v procesním zařízení, balicích strojích a konvenční automatizaci, kde je vyžadováno nízkoenergetické signalizování.
- Retrofit, kde existující řetězec NAMUR vstupů již definuje standard rozhraní.
Kompatibilita
- Vhodné pro 8,2V DC NAMUR vstupní architektury se správnou bariérou nebo vyhodnocovací elektronikou.
- Nejvhodnější pro feromagnetické cíle velikosti blízké standardnímu cíli v datovém listu pro zvolený průměr těla.
- Není určen jako přímá náhrada za PNP nebo NPN PLC vstupy bez správné NAMUR rozhraní.
Jak vybrat
Při výběru Lanbao NAMUR válcového indukčního senzoru začněte metodou snímání, chováním cíle a montážním prostorem, než zúžíte elektrickou variantu.
Po jasném mechanickém usazení přizpůsobte logiku výstupu, styl připojení a servisní přístup skutečnému řídicímu systému a údržbovému postupu.
Maticové číslo dílu
Nejprve vyberte řadu NAMUR podle průměru těla a stylu montáže. M12 se hodí do těsnějších uspořádání, M18 je běžná univerzální průmyslová velikost a M30 vyhovuje větším kovovým cílům a širším mezerám. Zvolte nezapuštěný typ pouze tehdy, když montážní prostor umožňuje více volného místa kolem těla senzoru.
| Číslo dílu Lanbao | Tělo a montáž | Doporučená vzdálenost | Připojení | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LR12XAF02FLCN | M12 zapuštěný | 2 mm | 2m kabel | |||||||||
| LR12XAN04FLCN | M12 nezapuštěný | 4 mm | 2m kabel | |||||||||
| LR18XAF05FLCN | M18 zapuštěný | 5 mm | 2m kabel | |||||||||
| LR18XAN08FLCN | M18 nezapuštěný | 8 m
