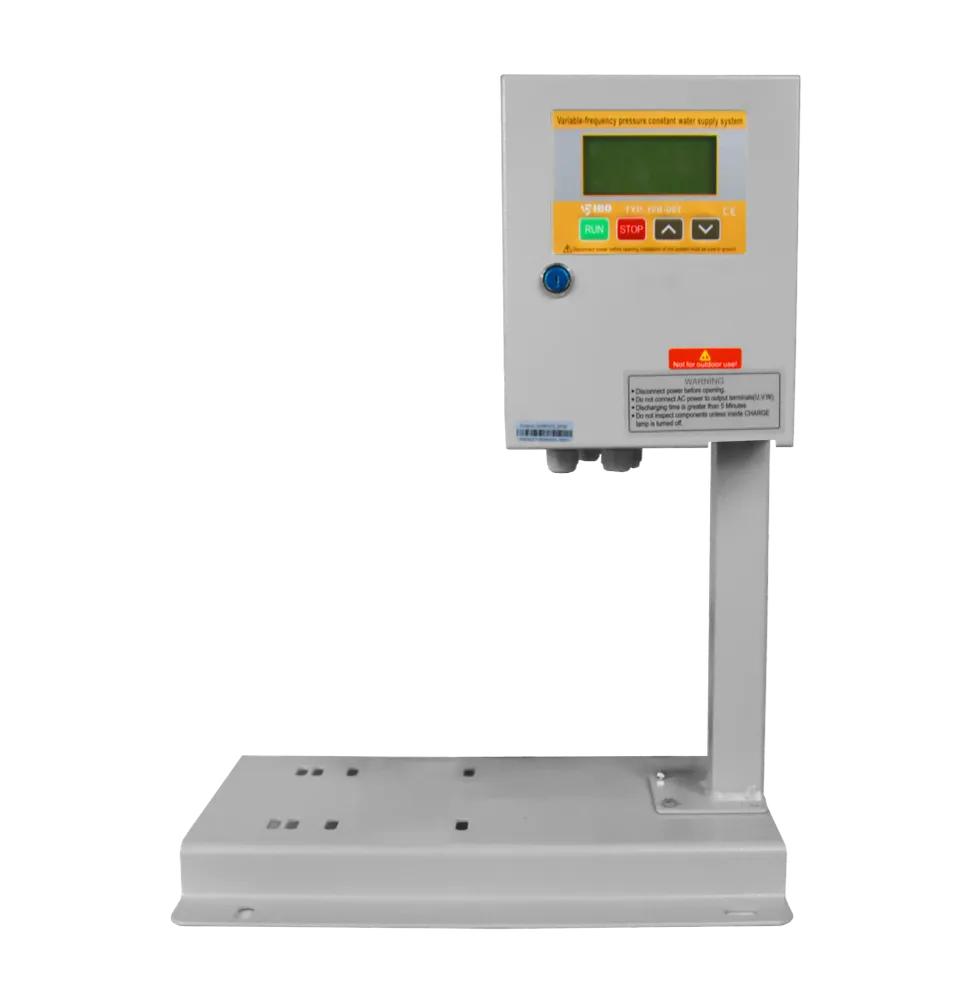

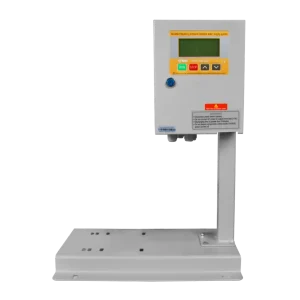

IVR 09 T (2,2 kW, 400 V, 6,1 a) Inverter

Inteligentní regulátor čerpadla, model IVR 09 T je snadné -to -to -to -použijte ovládací a ochranné zařízení pro přímé připojení hlubokých čerpadel, povrchových čerpadel, ponorných čerpadel atd. Udržování konstanty, poskytnutý tlak vody změnou rychlosti motoru čerpadla. Model IVR 09 T má mnoho operačních režimů přizpůsobením se různým elektrickým instalacím. Řidiči ze série IVR 09 lze použít ve skupinách čerpadla až do 6 čerpadel.

Charakteristiky

1. Energetická účinnost: Ve srovnání s tradiční metodou ušetří systém zásobování vodou s konstantním tlakem s frekvenčním převodníkem energie o 30 – 60 %.
2. Spolehlivost po mnoho let spolupracujících čerpadel: průměrný točivý moment a otěru na hřídeli se snižují v důsledku poklesu průměrné rychlosti, což zajišťuje delší životnost čerpadla.
3. Vestavěná funkce měkkého startu a mírné zastavení zařízení vám umožňují eliminovat hydraulický dopad (účinek hydraulického dopadu znamená náhlé zvýšení tlaku, doprovázející rychlý zastavení nebo počáteční tok kapaliny).
4. Komplexní ochrana: Systém má nejvšestrannější technologii hypertenze, přepětí, podsahy, krátkého obvodu, blokování rotorů, schopnost chránit čerpadlo před suchým -jednomu bez nutnosti instalace sond/senzorů v jamce.
5. Možnost připojení ovladačů do skupin čerpadla, až 6 čerpadel. Správa skupiny se odehrává z jednoho řadiče, který byl uživatelem jako hlavní. Jiní přizpůsobují práci požadavkům systému. Programování sady je velmi jednoduché a nevyžaduje specializované znalosti.

APLIKACE

Model IVR 09 T bude fungovat kdekoli, kde je třeba udržovat konstantní tlak vody při instalaci a řízení a ochraně čerpadla nebo sady několika čerpadel.

IVR 09 T automaticky spravuje vypínání a vypnutí a přizpůsobuje rychlost motoru na požadavky na instalaci.

Odhadované typické použití:

• dodávka vody ze studny,
• zavlažování skleníků, zahrad a polí,
• Sběr a používání dešťové vody,
• Průmyslová zařízení.

Parametry

• • Síla: 2,2 kW,
  • Napájení: 3 ~ 400 V Přípustné výkyvy (300-450 V),
  • Hodnocené výstupní napětí: 3 ~ 400 V,
  • Elektřina: 6,1 a,
  • Frekvence u vchodu: 50/60 Hz,
  • Frekvence výstupu: 20-50/60 Hz,
  • Spuštěná doba odezvy s přetížením: 5 s – 5 min.,
  • Rozsah nastavení tlaku: 1-9 bar,
  • Spuštěná doba odezvy s otevřenou fází: <5 s,
  • Osvobozená doba odezvy na zkratku: <0,1 s,
  • Spuštěná doba odezvy při příliš nízkém/vysokém napětí: <5 s,
  • Osvobozená doba odezvy se suchým -one: 6 s,
  • Čas obnovení po přetížení: 30 min.,
  • Doba obnovení při příliš nízkém/vysokém napětí: 5 minut.
  • Čas obnovení na suchém -8 s, 1 min., 10 min., 30 min., 1 h, 2 h …,
  • Prahová hodnota přepínání při příliš vysokém napětí: 418 V,
  • Prahová hodnota přepínání při příliš nízkém napětí 324 V,
  • Vzdálenost přenosu úrovně tekutiny: ≤ 1000 m,
  • Ochranné funkce:
  • Suchá práce,
  • Zkrat,
  • Přetížení,
  • Přetížené čerpadlo,
  • Náhlý skok napětí,
  • Náhlý pokles napětí,
  • Náhlé zvýšení napětí,

Základní technické charakteristiky

• Charakteristiky kontroly:
• Řízení dvojitého toku,
• Kontrola tlaku,
• Metoda kontroly:
• Manuál,
• Automatický,
• Charakteristiky řízení toku: impuls testovací elektrody a spínače toku,
• Charakteristiky řízení tlaku: 24 V, senzor tlaku 4-20 Ma

Základní instalační data

• Přípustná okolní teplota: -10 ° C až +40 ° C,
• Přípustná vlhkost 20 % až 90 % RH,
• Přípustná teplota tekutiny: 0 ° C až +100 ° C,
• Stupeň ochrany: IP54,
• Poloha instalace: Vertikální,
• Minimální objem membránové nádrže: 4 l,
• Maximální proud motoru: 6.1 a
