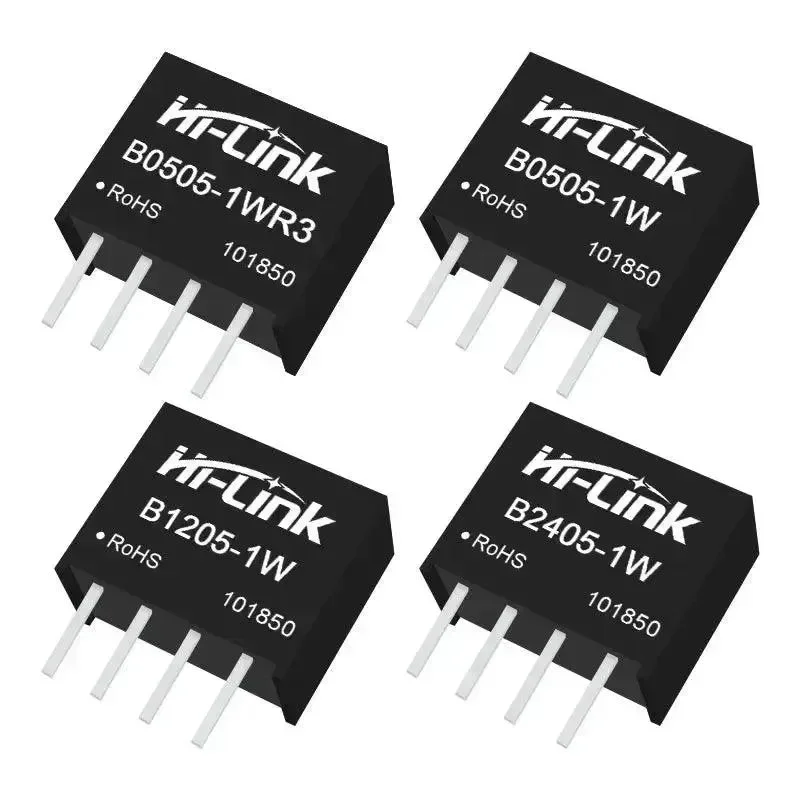

Hi-Link HLK-IB05 série 1W izolovaný DC-DC měnič je ultrakompaktní modul v pouzdru SIP s 5V DC vstupem, který poskytuje plně izolovaný DC výstup v šesti napěťových variantách od 3,3V do 24V. Navržen pro signálovou izolaci, obvody citlivé na šum a vícežilové vestavěné systémy vyžadující bezpečné izolované nízkonapěťové napájení.
Specifikace
- Vstupní napětí: 5VDC (±10 %)
- Vstupní proud (bez zátěže): ≤30mA (typicky)
- Jmenovitý výstupní výkon: 1W
- Možnosti výstupního napětí: 3,3V / 5V / 9V / 12V / 15V / 24V
- Výstupní proud: až 303mA (3,3V) / 200mA (5V) / 111mA (9V) / 84mA (12V) / 67mA (15V) / 42mA (24V)
- Přesnost výstupního napětí: ±2 % (typicky)
- Výstupní zvlnění: ≤50mVp-p (typicky, při plné zátěži)
- Účinnost: ≥75 % (typicky při plné zátěži)
- Izolační napětí: 1000VDC (vstup k výstupu)
- Izolační odpor: ≥1000MΩ při 500VDC
- Izolační kapacita: ≤15pF
- Ochrana proti přetížení: ≥150 % jmenovitého proudu, automatické obnovení
- Ochrana proti zkratu: Nepřetržitá, automatické obnovení
- Provozní teplota: -40 °C až +85 °C
- Teplota skladování: -55 °C až +125 °C

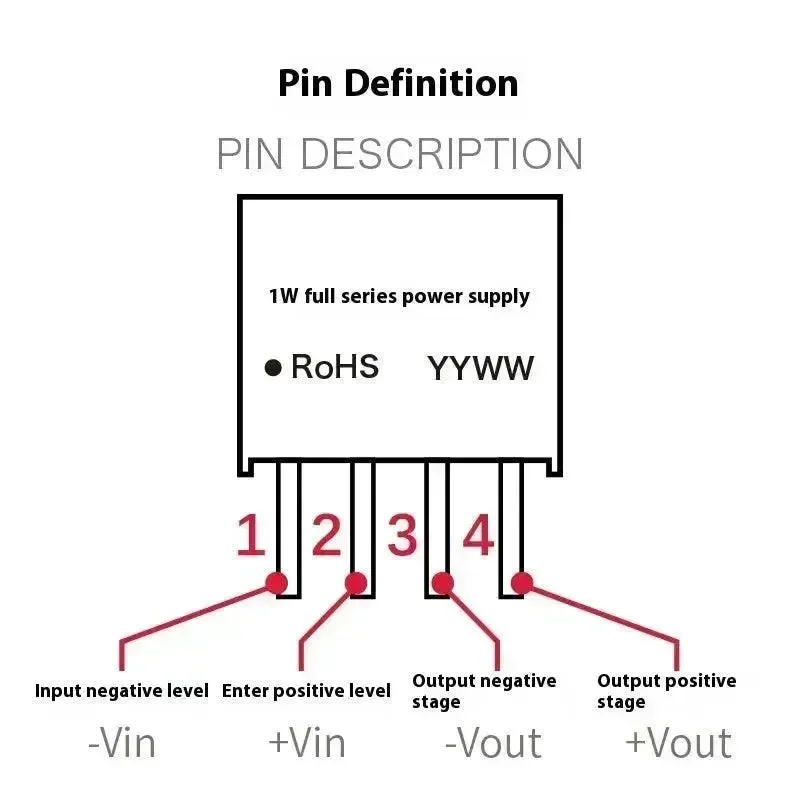

- Pouzdro: SIP-7 (jednořadé pouzdro), vývody pro průchozí montáž
- Rozměry: 19,5 mm × 10 mm × 6 mm (přibližně)
- Hmotnost: přibližně 5 g
- Certifikace: CE, RoHS kompatibilní
Aplikace
- Izolované napájení analogových/ciferných senzorů pro prevenci zemních smyček
- Izolované napájení sběrnic RS-485 / RS-232 / CAN
- Napájení signálové izolace průmyslových polních zařízení
- Izolace napájení referenčních zdrojů ADC a DAC v přesných měřeních
- Pomocné nízkonapěťové izolované napájení lékařských zařízení
- Izolovaná napájecí oblast pro rozšíření GPIO mikrokontroléru
- Izolované napájení pro ovladač optočlenu
- Napájení plovoucího IoT uzlu s galvanickou izolací
- Vícežilový vestavěný systém s konverzí napětí různých úrovní
- DIY elektronika vyžadující izolovanou konverzi 5V na 9V/12V/24V
Balení obsahuje
- 1× Hi-Link HLK-IB05 série 1W izolovaný DC-DC modul (jedno výstupní napětí na objednávku)

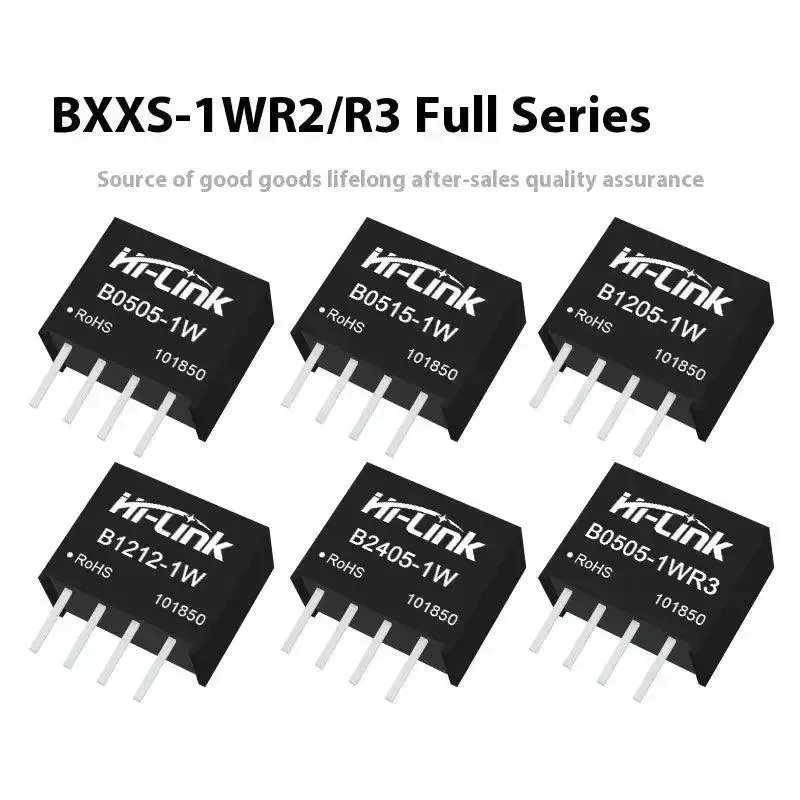

- Varianty: IB0503LS (3,3V/303mA), IB0505LS (5V/200mA), IB0509LS (9V/111mA), IB0512LS (12V/84mA), IB0515LS (15V/67mA), IB0524LS (24V/42mA)
- Nejsou zahrnuty žádné další příslušenství
- Dodáváno v antistatickém ochranném obalu
Hlavní vlastnosti
- Plná galvanická izolace (1000 VDC) mezi 5V vstupem a výstupem — eliminuje přenos šumu přes zemnící smyčky mezi napájecími oblastmi
- Ultrakompaktní pouzdro SIP-7 (19,5×10×6 mm) — nejmenší rozměr v izolované řadě DC-DC od Hi-Link
- 6 možností výstupního napětí (3,3 V až 24 V) z jednoho 5V USB nebo napájení mikrokontroléru
- Široký rozsah provozních teplot (-40 °C až +85 °C) vhodný pro průmyslové a venkovní prostředí
- Vestavěná ochrana proti zkratu a přetížení s automatickým obnovením
- Nízký výstupní zvlnění (≤50mVp-p) a vysoká přesnost (±2 %) — ideální pro analogové obvody citlivé na šum
- Vysoký izolační odpor (≥1000MΩ) a nízká kapacita (≤15pF) pro efektivní potlačení vysokofrekvenčního šumu
- Montáž na PCB pomocí průchozích pinů SIP — snadné pájení s kompatibilním footprintem 2,54 mm
- Pracuje ze standardního 5V zdroje (USB, regulátor nebo power banka) — není potřeba střídavý proud
- CE a RoHS certifikace pro mezinárodní použití v spotřební a průmyslové elektronice
Často kladené otázky
- Q: Jaký je rozsah vstupního napětí pro tento modul?
A: Modul přijímá vstup 5 V DC s tolerancí ±10 % (4,5 V–5,5 V). Není kompatibilní s 12 V nebo 24 V DC vstupy — pro tyto napětí použijte speciální modul série HLK-B. - Q: Proč bych potřeboval izolovaný DC-DC měnič místo běžného regulátoru?
A: Izolace zabraňuje zemním smyčkám a eliminuje elektrické rušení mezi obvody. Je nezbytná pro rozhraní RS-485/CAN, přesné napájení ADC, izolaci senzorů a jakoukoli aplikaci, kde vstup a výstup nesmí sdílet společnou zem. - Q: Mohu tento modul použít k napájení Arduina z 5V USB zdroje a získat 12V výstup?
A: Ano, varianta IB0512LS poskytuje 12 V při až 84 mA ze vstupu 5 V — vhodné pro nízkoproudové 12V zátěže jako relé, bzučáky nebo malé senzory. - Q: Je výstup regulovaný?
A: Ano. Výstupní napětí je regulováno s přesností ±2 %. Vlnění je ≤50 mVp-p při plné zátěži — vhodné pro většinu mikrokontrolérů a senzorů. - Q: Jaký je vstupní proud bez zátěže?
A: Přibližně ≤30 mA bez zátěže. To je důležité zvážit u zařízení napájených z baterie. - Q: Čím se liší od série Hi-Link AC-DC PM/5M?
A: Série IB05 je DC-DC modul vyžadující vstup 5 V DC — nelze jej připojit přímo na střídavý proud. Série PM/5M přijímá střídavý proud (85–264 VAC) a převádí na DC. Použijte IB05, p
