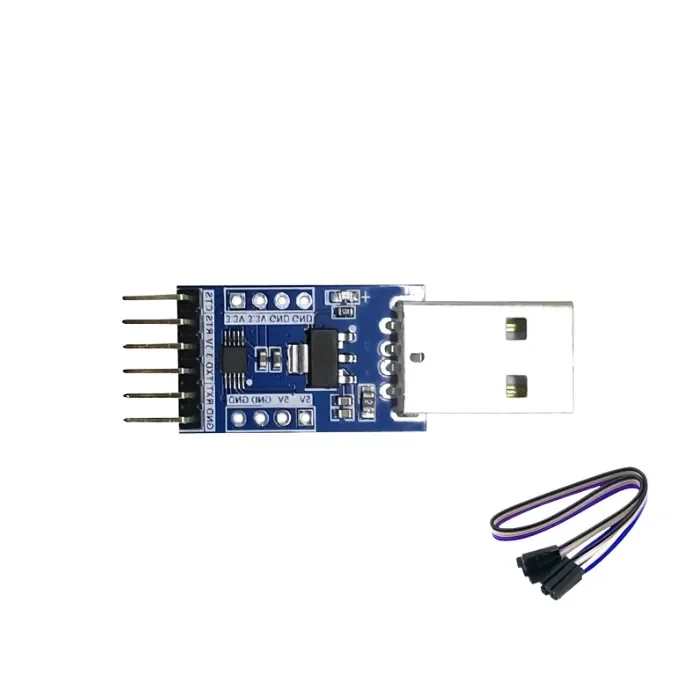

Hi-Link CH340E USB na TTL sériový převodníkový modul + propojovací vodiče Minimální objednávka 5 ks.

Specifikace

• Čip: CH340E (USB-serial IC, není potřeba externí krystal)
• USB konektor: Type-A samec (zapojí se přímo do PC nebo USB rozbočovače)
• TTL rozhraní: 6pinový konektor — DTR, RXD, TXD, VCC, CTS, GND
• Logická úroveň: přepínatelná 3,3V a 5V (pomocí propojky nebo plošky)
• Přenosová rychlost: až 2 Mbps
• USB standard: USB 2.0 Full Speed
• Výstupní napájení: volitelné 3,3V / 5V, max. 500mA (napájeno z USB sběrnice)
• LED indikátory: LED pro aktivitu TX a RX
• Rozměry PCB: přibližně 46 × 18 mm
• Provozní teplota: -40 °C až +85 °C
• Podpora ovladačů: Windows 7/8/10/11, macOS 10.9+, Linux (kernel vestavěný)
• Součástí propojovací kabely: 2,54mm rozteč Dupont, 5pinů, délka cca 200mm

Hlavní vlastnosti

• Čip CH340E — není potřeba externí krystalový oscilátor, stabilnější než CH340G v kompaktních provedeních
• Podpora dvou napětí: volba 3,3V nebo 5V pro odpovídající logickou úroveň cílového zařízení bez rizika poškození
• USB Type-A konektor — není potřeba další USB kabel, zapojuje se přímo do libovolného USB portu
• LED indikátory TX/RX pro sledování datové aktivity v reálném čase
• Plug-and-play na Linuxu a moderním macOS (není potřeba ruční instalace ovladačů)
• Podpora pinu DTR pro automatický reset bootloaderu na deskách kompatibilních s Arduino
• Kompaktní dongle tvar — lehký a přenosný pro ladění v terénu
• Součástí jsou propojovací kabely pro okamžité připojení k cílové desce bez dalších doplňků
• Funguje se všemi UART zařízeními: mikrokontroléry, GPS moduly, Bluetooth moduly, průmyslové senzory
• Napájení z USB sběrnice — není potřeba externí zdroj napájení

Aplikace

• Nahrávání firmwaru do modulů ESP8266 a ESP32 (NodeMCU, Wemos D1 Mini atd.)
• Programování Arduino Pro Mini, Arduino Nano (na bázi CH340 nebo pro nahrání bootloaderu)
• Ladění UART výstupu z mikrokontrolérů a SoC desek
• Připojení GPS/GNSS modulů (NEO-6M, NEO-7M) k PC pro konfiguraci
• Propojení Bluetooth modulů HC-05/HC-06 pro konfiguraci AT příkazy
• Přístup k sériové konzoli Raspberry Pi nebo jednodeskových počítačů
• Konfigurace průmyslových RS-232/UART zařízení přes PC terminál
• Čtení NMEA datových toků z navigačních senzorů
• Nahrávání OpenWRT firmwaru do routerových modulů přes sériovou konzoli
• Univerzní UART-USB převod pro prototypování a laboratorní práci

Balení obsahuje

• 1 × CH340E USB-TTL převodníková deska (USB Type-A samec, 6pinový TTL konektor)
• 1 × 5pinový 2,54mm Dupont propojovací kabel (přibližně 200mm, samice-samice)
• Poznámka: Není potřeba USB kabel — deska se zapojuje přímo do USB portu
• Poznámka: Ovladač CH340 je předinstalován na Linuxu; pro Windows jej stáhněte z wch.cn, pokud není automaticky detekován

Často kladené otázky

• Otázka: Jaký je rozdíl mezi CH340E a CH340G? Odpověď: CH340E nevyžaduje externí krystalový oscilátor, což jej činí kompaktnějším a mírně stabilnějším. Oba nabízejí stejnou funkci USB-to-TTL, ale CH340E je vhodnější pro miniaturizované desky.
• Otázka: Musím instalovat ovladač ve Windows? Odpověď: Ve Windows 10/11 se ovladač často instaluje automaticky. Pokud ne, stáhněte si oficiální ovladač CH340 z wch.cn (oficiální stránky WCH) — je zdarma a instalace trvá méně než minutu.
• Otázka: Jak vybrat mezi 3,3 V a 5 V? Odpověď: Deska má pro výběr výstupního napětí VCC jumper nebo pájecí plošku. Vždy přizpůsobte logickou úroveň vašemu cílovému zařízení, aby nedošlo k jeho poškození — ESP8266 a ESP32 vyžadují 3,3 V.
• Otázka: Může tato deska programovat ESP32 nebo ESP8266? Odpověď: Ano. Připojte TX→RX, RX→TX, GND→GND, 3,3V→3,3V a DTR→EN (nebo IO0 pro bootovací režim). Pin DTR umožňuje automatický reset během nahrávání při použití s esptool nebo Arduino IDE.
• Otázka: Funguje na macOS bez ovladače? Odpověď: macOS 10.15 (Catalina) a novější obsahují jádrový modul CH340. Ve většině případů není potřeba žádná ruční instalace.
• Otázka: Jakou rychlost přenosu podporuje? Odpověď: Až 2 Mbps, což pokrývá všechny standardní rychlosti: 9600, 115200, 230400, 460800, 921600 atd.
• Otázka: Je bezpečné používat s zařízeními pouze na 3,3 V? Odpověď: Ano, když je nastaven režim 3,3 V, jak výstupní napětí TX, tak pin VCC dávají 3,3 V, což je bezpečné pro ESP8266, ESP32 a další zařízení pouze na 3,3 V.
• Otázka: K čemu slouží pin DTR? Odpověď: DTR (Data Terminal Ready) se používá k automatickému resetu na deskách Arduino a ESP během programování. Bez DTR musíte manuálně stisknout reset tlačítko ve správný okamžik.
• Otázka: Mohu napájet svou cílovou desku z tohoto adaptéru? Odpověď: Pin VCC může dodávat až ~500mA z napá
