HELTEC WiFi LoRa 32 rozšiřující sada pro Meshtastic a LoRaWAN 863~928MHz

Heltec WiFi LoRa 32 Expansion Kit 🌐⚡ je a všestranný vývoj platforma který kombinuje ESP32-S3R8 zpracování napájení 🧠 s WiFi, BLE, a SX1262 LoRa konektivita 📡 pro dlouhý dosah, nízká spotřeba energie komunikace. S funkcí a vestavěný barva LCD displej 🖥️, integrovaný baterie správa systém 🔋, a podpora pro 863–928MHz frekvence pásma 📶, to je ideální pro EU/US IoT aplikace. S SH2.0 senzor rozšíření 🧩, USB/baterie automatické přepínání 🔌, a plná kompatibilita s Arduino 🤖 a Meshtastic 🌍, tento sada je dokonalý pro budova síť sítě, vzdálený monitorování řešení, a mimo síť komunikace projekty 🚀.

📊 Specifikace

Parametry	Popis
Materiál krytu	Přední kryt: Tvrzené sklo / Dotyková obrazovka; Boční kryt: Hliníková slitina; Zadní kryt: Polykarbonát (PC)
Baterie	2800mAh 18650 Li-Ion baterie (výběr „S baterií“ bude mít za následek dodatečné náklady na dopravu)
GNSS modul	Quectel L76K
Tříosý akcelerometr	DA217
Rozměry dotykové obrazovky	320*240
Rozměry	52×52×15mm
Hmotnost	200g (bez baterie)
Rozšiřující zásuvka	B2B Female
Anténní zásuvka	SMA Female

📌 Pin Map

📚 Dokumentace a zdroje

• [Attachment] — 📄 Uživatelská příručka modulu L76K GNSS
• [Attachment] — 📄 Schéma hlavní desky
• [Attachment] — 💾 Firmware dotykové obrazovky
• [User Guide] — 📘 WiFi LoRa 32 Expansion Docs

🎁 Balicí seznam

Výchozí balicí seznam bez výběru příslušenství je následující:

Položka	Množství
Kryt	x1
WiFi LoRa 32 V4	x1

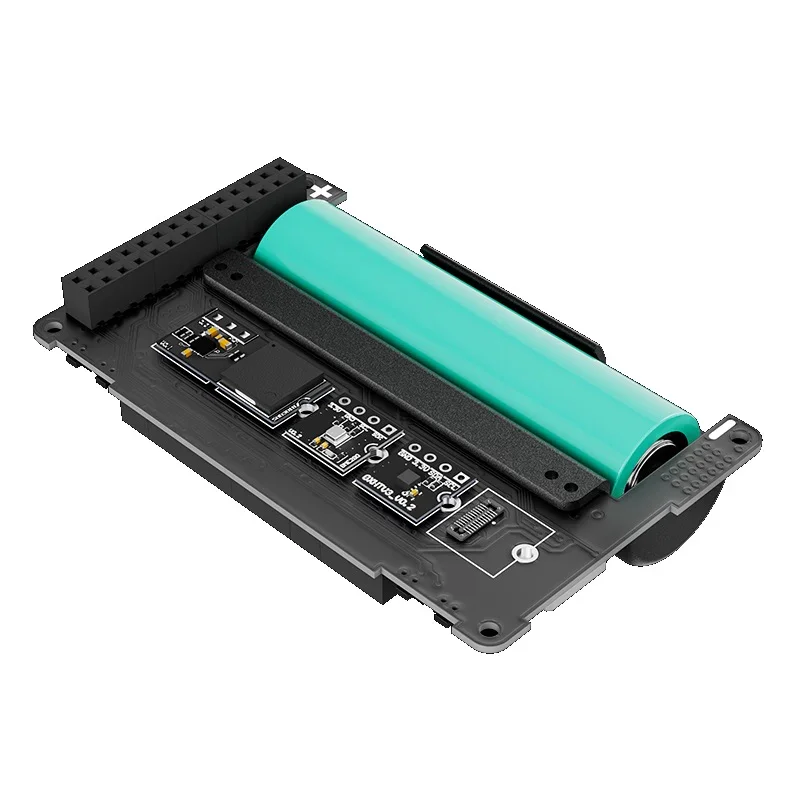

Rozšiřující deska	x1
LoRa anténa	x1
GNSS anténa	x1
Lithium baterie 18650	x1

❓ Často kladené otázky

🔋 Obsahuje baterii?
Baterie je volitelná. Upozorňujeme, že výběr baterie bude znamenat dodatečné náklady na dopravu.

🔋 Jakou baterii bych měl vybrat?
Jakákoli lithium baterie 18650 s napětím v rozmezí 3,3~4,2V.

🖥️ Obsahuje vývojovou desku WiFi LoRa 32 V4?
Ano, sada obsahuje i desku.

💧 Je zařízení vodotěsné?
Ne, nemá vodotěsnost.

🔔 Proč můj bzučák vydává podivné zvuky?
K tomu dochází během inicializace GPS. Po asi jedné minutě se vše vrátí do normálu.

💾 Meshtastic firmware pro dotykovou obrazovku
Od verze 2.7.14 a novější byla firmware pro verzi s dotykovou obrazovkou sloučena. Pokud si nejste jisti, jak ji nainstalovat, můžete kliknout na tento odkaz a řídit se poskytnutým návodem k instalaci firmwaru: listing directory /download/WiFi_LoRa_32_V4/firmware/Touch
