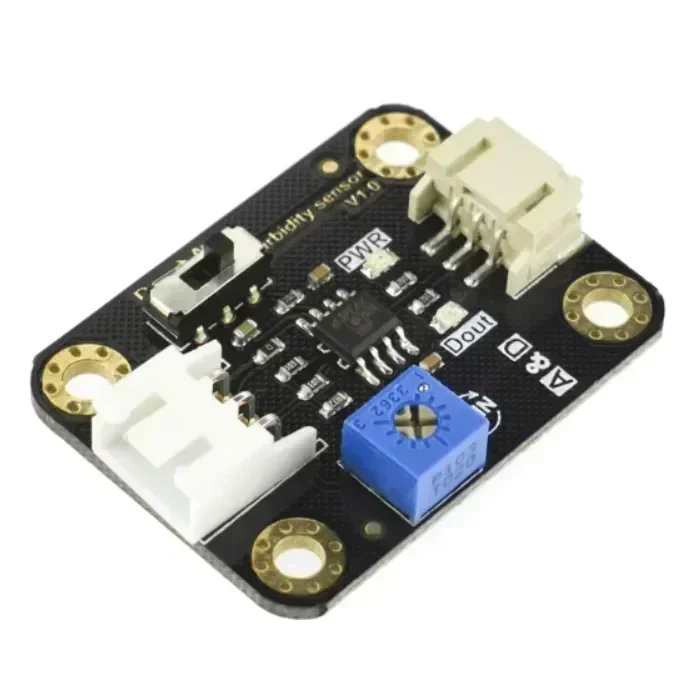

Gravity: Analogový senzor zakalení vody pro Arduino SEN0189

Gravity: Analogový senzor zákalu pro Arduino (SEN0189) je vysoce výkonný senzor zákalu navržený k detekci zákalu vody měřením propustnosti a rozptylu světla způsobeného zavěšenými částicemi ve vodě. S rostoucí koncentrací celkových suspendovaných pevných látek (TSS) roste i úroveň zákalu—což umožňuje tomuto senzoru kvality vody poskytovat zpětnou vazbu o kvalitě vody v reálném čase pro environmentální monitorování.

Tento senzor zákalu podporuje oba analogové i digitální režimy výstupu, což uživatelům poskytuje flexibilitu podle kompatibility mikrokontroléru. S nastavitelným prahem v digitálním režimu je ideální pro širokou škálu projektů monitorování vody založených na Arduino a automatizovaných aplikací senzorů kvality vody.

Hlavní vlastnosti

• Dva režimy výstupu: analogový (0–4,5 V) a digitální (vysoký/nízký) signál senzoru zákalu.

• Nastavitelný práh v digitálním režimu pomocí vestavěného potenciometru pro vlastní spouštění senzoru kvality vody.

• Rychlá doba odezvy: méně než 500 ms pro monitorování zákalu v reálném čase.

• Detekuje zákal založený na TSS pomocí rozptylu a propustnosti světla jako spolehlivý senzor pro Arduino.

• Kompatibilní s Arduino a Gravity IO Expansion Shields pro snadné nastavení monitorování vody.

• Snadná integrace do automatizovaných systémů monitorování kvality vody a řízení hydroponie.

Aplikace

• Monitorování kvality vody v řekách a potocích a analýza zákalu.

• Analýza odpadních vod a výpustí pomocí přesných dat senzorů kvality vody.

• Výzkum transportu sedimentů s monitorováním vody založeným na TSS.

• Akvakultura a systémy čištění vody zahrnující integraci senzorů Arduino.

• Laboratorní experimenty s kapalinami pro přesná měření senzoru zakalení.

Poznámka: vršek sondy senzoru není vodotěsný—vyhněte se ponoření celé sondy pro monitorování vody.

Specifikace

• Provozní napětí: 5V DC

• Provozní proud: Max 40mA

• Doba odezvy: <500ms

• Izolační odpor: ≥100MΩ

• Analogový výstup: 0–4,5V

• Digitální výstup: Vysoká/Nízká úroveň (nastavitelný práh)

• Provozní teplota: 5°C ~ 90°C

• Skladovací teplota: -10°C ~ 90°C

• Hmotnost: 30g

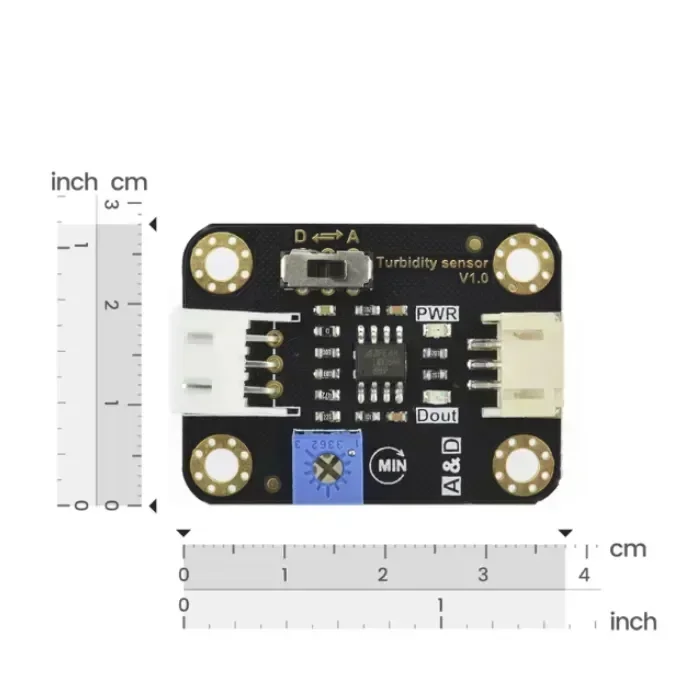

• Rozměry adaptéru: 38mm × 28mm × 10mm (1,5in × 1,1in × 0,4in)

Příklad projektu Arduino

Projekt: Automatický systém výměny vody

Hlavní komponenty:

• DFRduino UNO R3

• Gravity: IO rozšiřující štít pro Arduino V7.1

• Gravity: Analogový senzor zakalení SEN0189

• Analogový pH senzor / měřicí sada

• Digitální relé modul 5A

• Napájení 12V DC, Elektromagnetický ventil, Vodní čerpadlo, LCD displejový modul

Tento projekt ukazuje, jak využít data ze senzoru zakalení k automatizaci výměny vody v akváriích nebo hydroponických systémech.

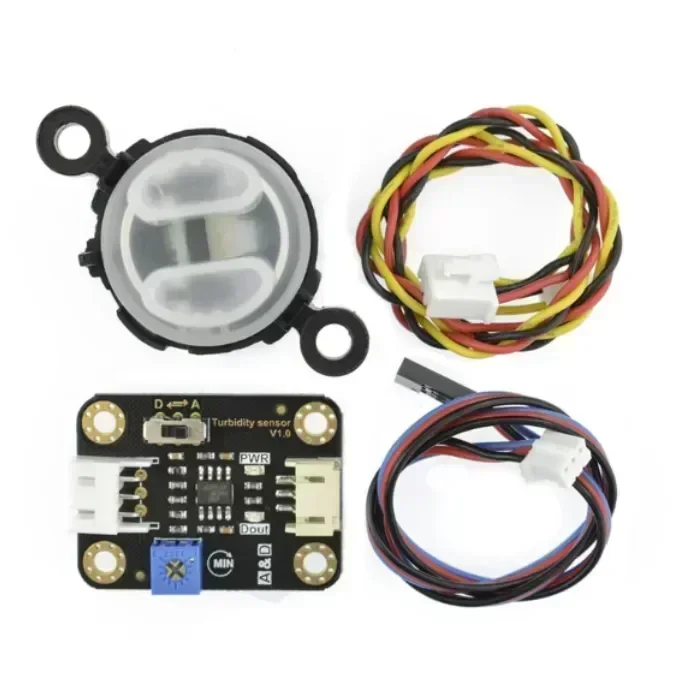

Balení obsahuje

• 1 × Adaptér senzoru zakalení

• 1 × Sonda senzoru zakalení

• 1 × Kabel senzoru zakalení

• 1 × Analogový kabel senzoru Gravity
