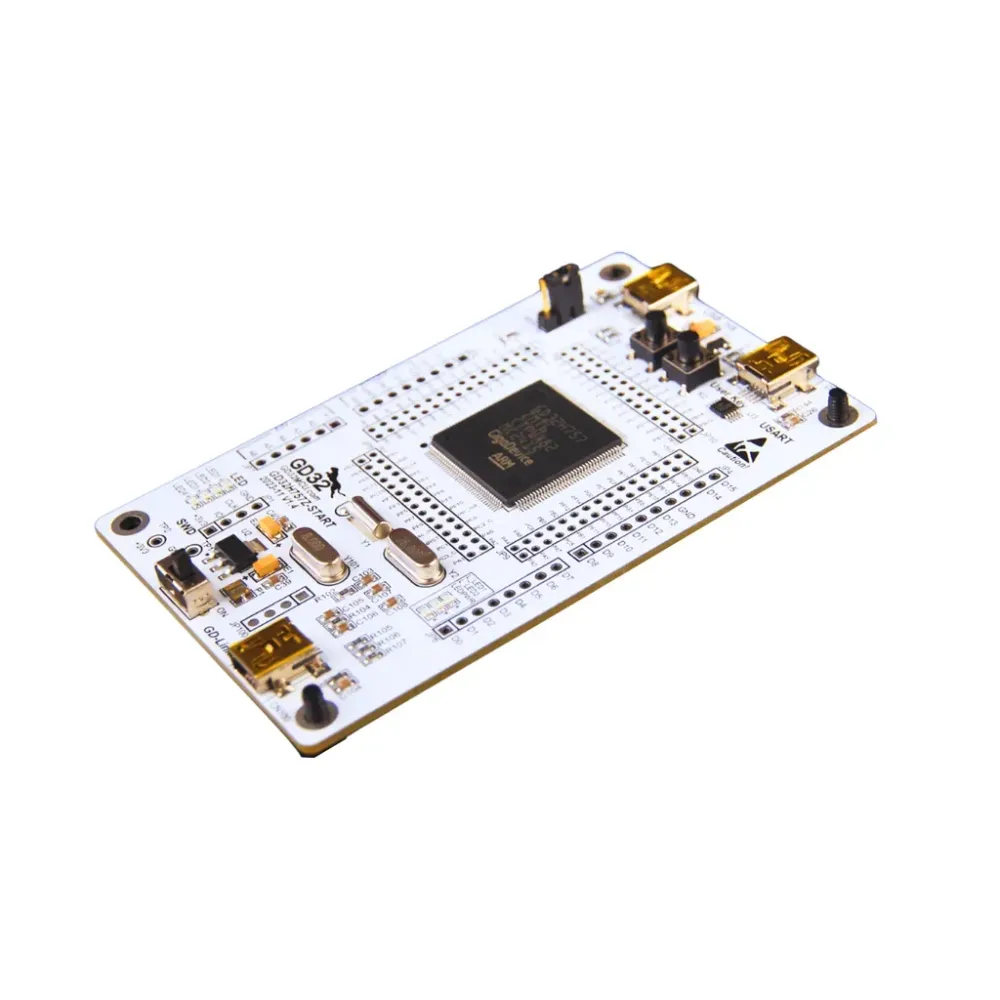

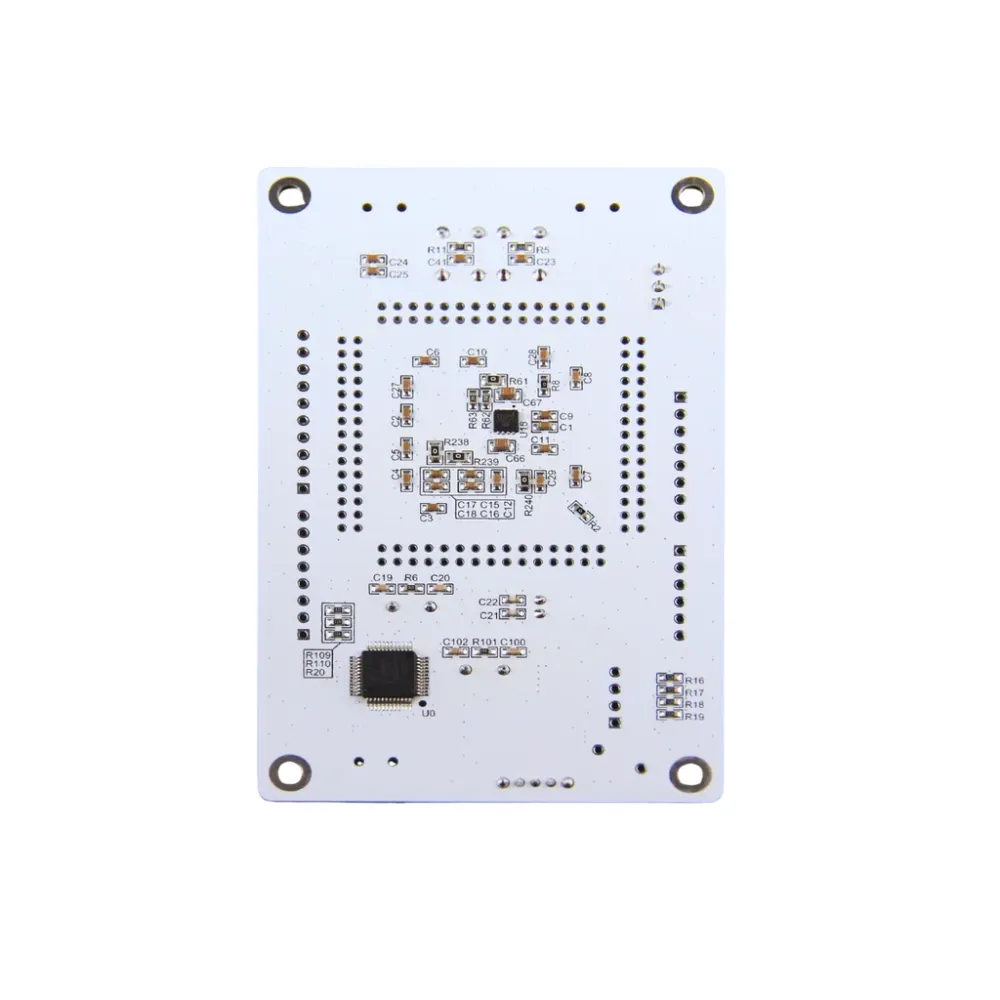

Startovací sada GigaDevice GD32H757Z-START je startovací platforma pro rodinu vysoce výkonných MCU GD32H757. Zařízení GD32H757 používají jádro Arm Cortex-M7 a jsou určena pro náročné vestavěné aplikace vyžadující vysoký výkon CPU, CAN-FD, USB OTG, Ethernet, displej, zvuk a analogové zdroje.
Oficiální stránka GigaDevice GD32H757 uvádí produktovou řadu až do 600 MHz, s až 3840 KB Flash a 1024 KB SRAM. Pro položky výběru Z-balíčku jako GD32H757ZMT6 tabulka uvádí LQFP144, až 113 I/O, 3 x CAN-FD, USB FS + HS OTG, Ethernet, LCD-TFT, kameru, IPA, SAI a analogové zdroje.
Funkce
- Startovací platforma GD32H757 – Navržena pro hodnocení rodiny vysoce výkonných MCU GD32H757.
- Jádro Arm Cortex-M7 – Oficiální data GD32H757 uvádějí provoz až do 600 MHz.
- Shoda výběru Z-balíčku – Položky GD32H757Z jsou uvedeny v LQFP144 s až 113 I/O.
- Velké možnosti paměti – Možnosti Z-balíčku zahrnují 1024 KB, 2048 KB nebo 3840 KB Flash s 1024 KB SRAM.
- 3 x CAN-FD – Podporuje průmyslovou a automobilovou komunikaci s vysokou šířkou pásma.
- USB FS + HS OTG – Umožňuje vývoj aplikací orientovaných na USB zařízení a hostitele.
- Podpora Ethernetu – Užitečné pro brány, řadiče a připojené vestavěné návrhy.
- Displejové a zobrazovací zdroje – LCD-TFT, kamera a IPA jsou uvedeny v oficiálních datech výběru.
- Podpora zvuku – Zdroje SAI podporují digitální audio a multimediální experimenty.
- Smíšené signálové zdroje – Oficiální data výběru uvádějí 14bitový ADC, 12bitový ADC, DAC a komparátor.
Specifikace
| Parametr | Hodnota |
|---|---|
| Model produktu | GD32H757Z-START |
| Rodina MCU | Rodina vysoce výkonných MCU GD32H757 / GD32H7xx |
| Reprezentativní díl Z-balíčku | Položka výběru GD32H757ZMT6 |
| Jádro CPU | Arm Cortex-M7 |
| Maximální frekvence | 600 MHz |
| Balení | LQFP144 pro položky výběru Z-balíčku |
| V/V (vstup/výstup) | Až 113 |
| Možnosti Flash paměti | 1024 KB, 2048 KB nebo 3840 KB v závislosti na čísle dílu Z-balíčku |
| SRAM | 1024 KB |
| Komunikační zdroje | USART/UART, LPUART, I2C, SPI, I2S, 3 x CAN-FD, USB FS + HS OTG, Ethernet, SDIO |
| Displej / zobrazování | LCD-TFT, kamera, IPA |
| Analogové zdroje | 14bitové ADC zdroje, 12bitové ADC zdroje, 12bitový DAC, komparátor |
| Provozní teplota | -40 °C až +85 °C |
Referenční dokumenty
- Oficiální produktová stránka GigaDevice GD32H757
- Stahovací centrum GigaDevice GD32
Aplikace
- Vysoce výkonná vestavěná kontrola – 600 MHz Cortex-M7 zpracování podporuje náročný firmware v reálném čase.
- Průmyslová komunikace – CAN-FD, Ethernet, USB a sériová rozhraní podporují prototypy bran a řadičů.
- Vývoj HMI – LCD-TFT a IPA zdroje pomáhají při hodnocení displejů a grafických rozhraní.
- Kamerové systémy – Kamerové zdroje podporují vestavěné zobrazování a experimenty s pořízením obrazu.
- Audio aplikace – SAI a I2S zdroje lze použít pro testování digitálního audio rozhraní.
- Motory a automatizační systémy – Časovače, ADC, DAC a CAN-FD podporují laboratoře pro řízení pohybu a automatizaci.
- Sběr dat – 14bitové a 12bitové ADC zdroje jsou užitečné pro měřicí a instrumentační projekty.
- Pokročilé vzdělávání – Vhodné pro výuku Cortex-M7, USB, Ethernet, CAN-FD, displeje a RTOS pracovních postupů.
Obsah balení
- 1 x startovací deska GigaDevice GD32H757Z-START
Často kladené otázky
Na jakou rodinu MCU cílí GD32H757Z-START?
Cílí na vysoce výkonnou rodinu MCU GD32H757.
Jaké CPU jádro je použito?
Rodina GD32H757 používá jádro Arm Cortex-M7.
Jaká je maximální frekvence?
GigaDevice uvádí produktovou řadu GD32H757 s frekvencí až 600 MHz.</p
