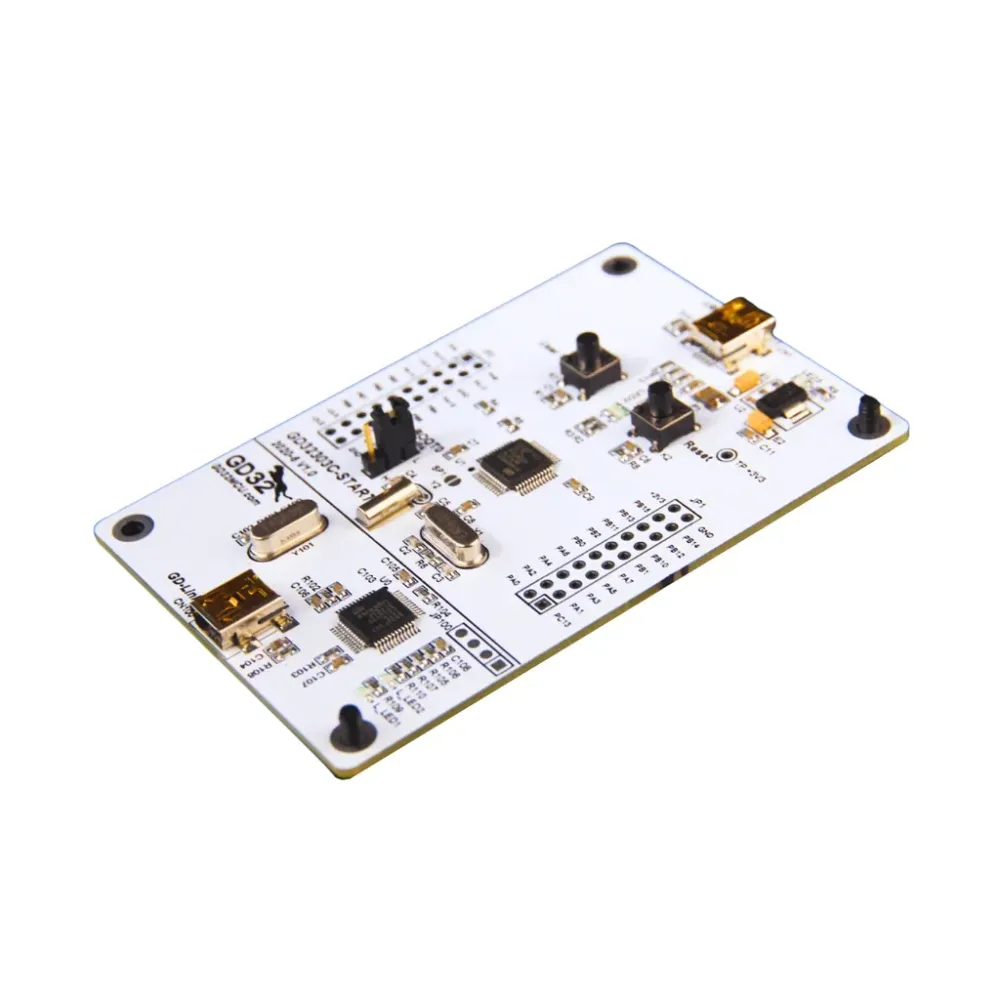

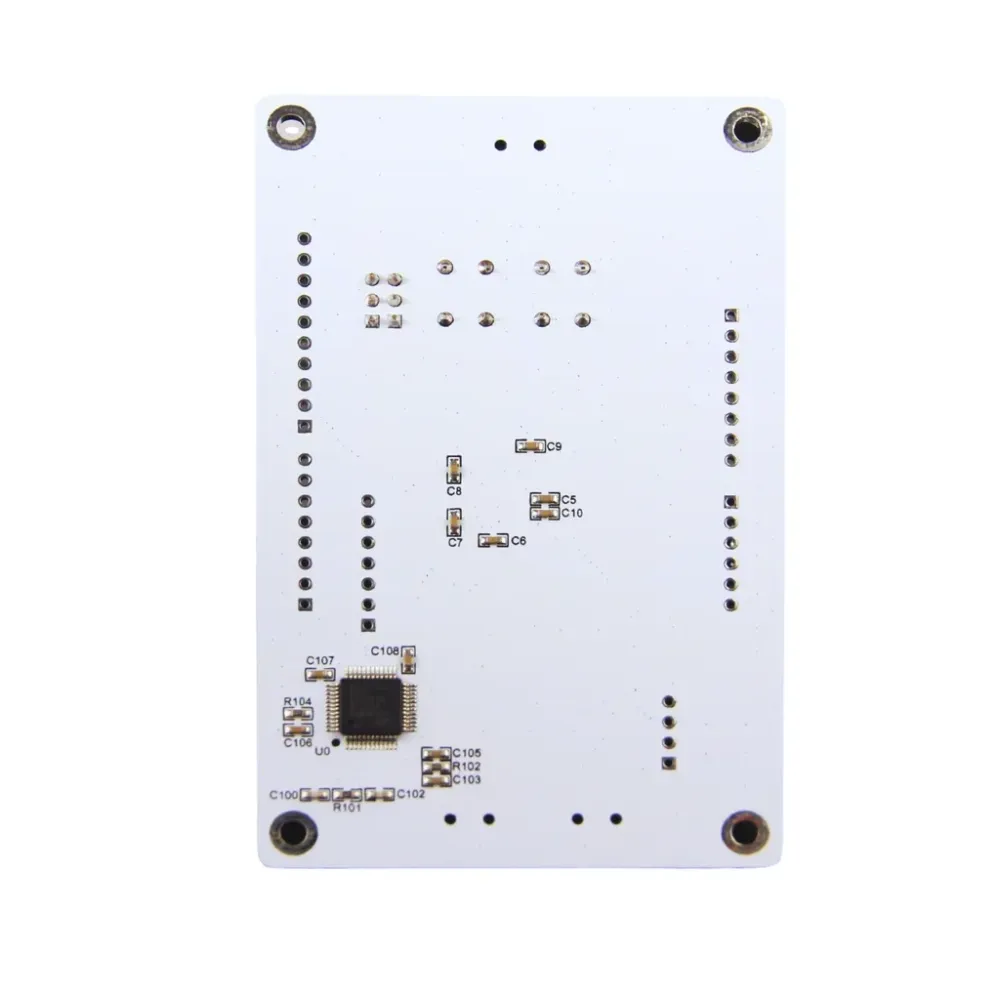

GD32303C-START je kompaktní startovací vývojová deska od GigaDevice s mikrokontrolérem GD32F303CGT6 s jádrem ARM Cortex-M4 běžícím až na 120 MHz. Obsahuje integrovaný GD-Link SWD ladič, který eliminuje potřebu externího programovacího hardwaru. S 1024 KB Flash, 96 KB SRAM a bohatou sadou periferií včetně CAN 2.0B, USB 2.0 FS, SDIO a EXMC nabízí tato cenově dostupná platforma profesionální funkce pro rychlé prototypování, průmyslové řízení a vývoj vestavěných produktů.
Funkce
- Integrovaný GD-Link ladič: Vestavěný SWD ladič přes Mini-USB — není potřeba externí hardware
- Výkonný MCU: GD32F303CGT6 @ 120 MHz s DSP a FPU, 1024 KB Flash, 96 KB SRAM
- Komplexní sada periferií: USART, I²C, I²S, CAN 2.0B, SPI, ADC, DAC, SDIO, EXMC, USB 2.0 FS
- Uživatelské rozhraní: Tlačítka RESET, BOOT a USER + LED pro rychlou interakci
- Podpora externí paměti: EXMC pro NAND/LCD, SDIO pro SD karty (SDHC až 32 GB)
- Vývojové prostředí: Board Support Package (BSP) s příklady pro Keil MDK, IAR a GCC
- Kompaktní formát: Pouzdro LQFP48, až 37 GPIO pinů
- Ekonomický vstup: Cenově dostupná platforma pro vývoj a hodnocení ARM Cortex-M4
Specifikace
| Parametr | Hodnota |
|---|---|
| Číslo dílu | GD32303C-START |
| Mikrokontrolér | GD32F303CGT6 |
| Jádro CPU | ARM Cortex-M4 s DSP/FPU |
| Maximální takt | 120 MHz |
| Flash | 1024 KB |
| SRAM | 96 KB |
| Pouzdro | LQFP48 |
| Provozní napětí | 3,3 V |
| Provozní teplota | -40 °C až +85 °C |
| Ladič | GD-Link SWD přes Mini-USB |
| GPIO | Až 37 pinů |
| ADC | 12-bitové, 10 kanálů |
| DAC | 12-bitové, 2 kanály |
| Sériové rozhraní | 3× USART + 2× UART |
| SPI | 2× SPI |
| I²S | 2× I²S |
| I²C | 2× I²C |
| CAN | CAN 2.0B |
| USB | USB 2.0 Full-Speed zařízení |
| Časovače | 2× Pokročilý + 10× Obecný + 2× Základní + 2× Watchdog |
| RTC | Kalendář + Alarm |
| SDIO | SDSC ≤ 2 GB, SDHC ≤ 32 GB |
| EXMC | LCD / NAND / PSRAM / SRAM |
| CRC | Hardwarový CRC |
Použití
- Průmyslové řízení: Řízení motorů a systémy podobné PLC s CAN 2.0B
- Spotřební elektronika: Chytrá domácí zařízení a nositelná elektronika
- IoT Edge uzly: Sběr dat ze senzorů a cloudové připojení
- Záznam dat: Ukládání na SD kartu pro monitorování a měření
- Zpracování zvuku: I²S rozhraní + DSP pro audio aplikace
- Vzdělávání a školení: Výuka vestavěných systémů a ARM vývoje
- Vývoj HMI: EXMC rozhraní pro prototypování LCD a dotykových panelů
- STM32 migrace: Pinově kompatibilní cesta migrace ze STM32F103/F303 na GD32F303
Obsah balení
- 1× GD32303C-START deska (s integrovaným GD-Link debuggerem)
Často kladené otázky
Jaké jsou rozdíly mezi GD32303C-START a GD32F303R-START?
C-START používá pouzdro LQFP48 s až 37 GPIO piny, zatímco R-START používá pouzdro LQFP64 s až 51 GPIO piny. Základní specifikace MCU jsou shodné.
Mohu použít vývojové nástroje STM32?
Ano. GD32F303 je pinově kompatibilní se STM32F103/F303. Vestavěný GD-Link debugger podporuje CMSIS-DAP. Použijte GD32 BSP pro plnou podporu periferií.
Která IDE jsou podporována?
Keil MDK, IAR EWARM, GCC toolchainy, VS Code, Eclipse a PlatformIO. BSP obsahuje šablony projektů pro všechny podporované toolchainy.
Mohu použít externí debugger?
Ano. Piny hlavičky SWD jsou k dispozici pro externí debugery jako J-Link, ULINK nebo ST-Link. Vestavěný GD-Link je dostačující pro většinu vývojových úkolů.
Jaké kapacity SD karet jsou podporovány?
SDSC až do 2 GB a SDHC až do 32 GB. SDXC není podpo
