Pokud nerozumíte principům obvodů, ale přesto chcete DIY elektrickou část, poskytujeme DWG soubory, které vám pomohou snadno pochopit rozložení obvodu a dokončit montáž.
|

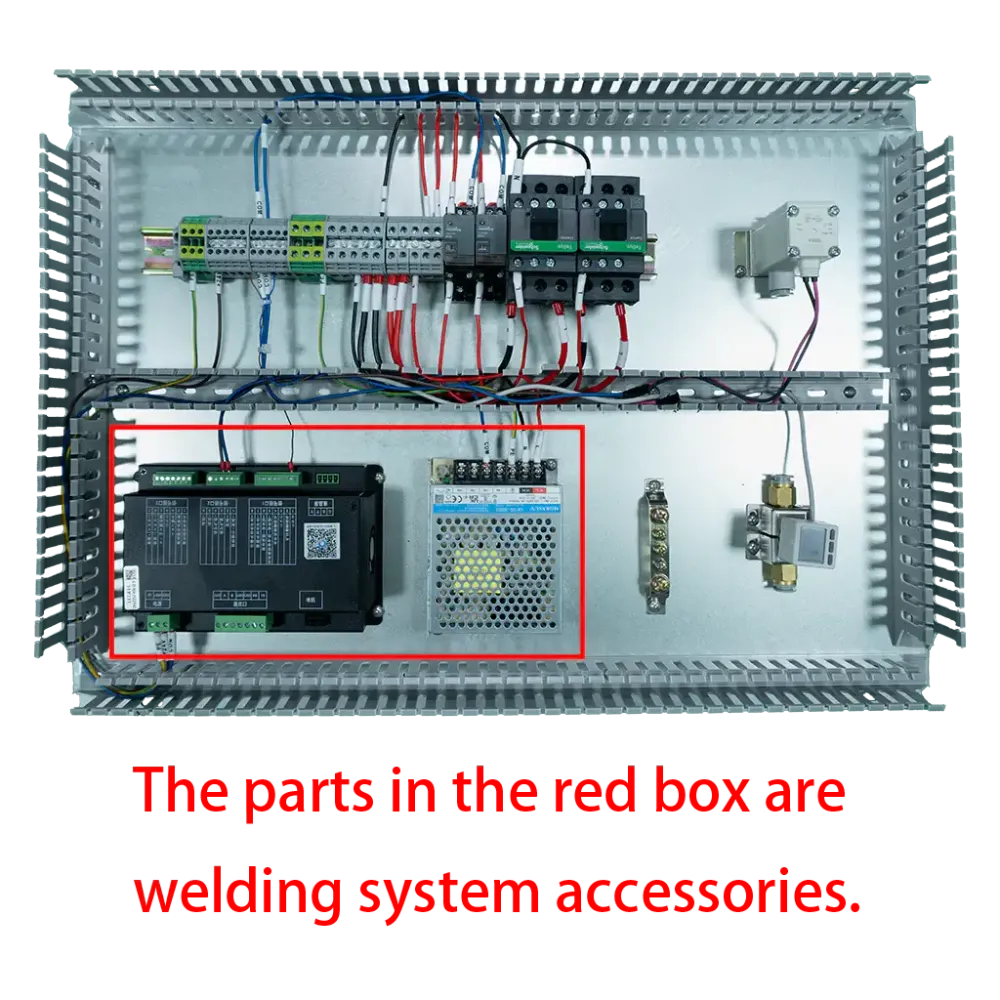

Elektrické komponenty DIY projektu vodou chlazeného laserového svařovacího stroje |
||
| Elektrické díly | Množství | Jednotka |
| AC stykač Schneider | 2 | ks |
| Miniaturní jistič Schneider (vyberte podle výkonu) | 1 | ks |
| Miniaturní jistič a příslušenství | 1 | ks |
| Nouzové zastavení | 1 | ks |
| Základna nouzového tlačítka (NC) | 1 | ks |
| Hlava klíčového spínače | 1 | ks |
| Základna klíčového spínače | 1 | ks |
| Červené vlnité tlačítko | 2 | ks |
| Mezilehlé relé | 2 | ks |
| Základna mezilehlého relé | 2 | ks |
| SMC elektromagnetický ventil (nízký) | 1 | ks |
| Zemnící žluto-zelený terminál | 3 | ks |
| Zemnící žluto-zelený terminál | 3 | ks |
| UK terminál 6MM² | 10 | ks |
| UK terminál 2,5MM² | 10 | ks |
| Přepážka UK terminálu | 3 | ks |
| Přepážka UK terminálu | 3 | ks |
| Koncová deska UK terminálu | 2 | ks |
| Krátký konektor UK terminálu | 1 | ks |
| Krátký konektor UK terminálu | 1 | ks |
| Kabelový žlab | 1 | ks |
| Kryt kabelového žlabu | 1 | ks |
| Panelový samčí konektor | 1 | ks |
| Panelový samičí konektor | 1 | ks |
| Rychlý panelový konektor | 1 | ks |
| Oboustranná kabelová průchodka | 1 | ks |
| Uzemňovací měděná deska | 1 | ks |
| Přímý konektor φ10-8 | 2 | ks |
| Přímý konektor φ10-6 | 2 | ks |
| Y-tvarovaný třícestný konektor φ6 | 2 | ks |
| φ6 Vodní trubka (10 metrů) | 3 | ks |
| φ12 vodovodní trubka (5 metrů) | 1 | ks |
| Elektrické komponenty DIY projektu vzduchem chlazeného laserového svařovacího stroje | ||
| Elektrické díly | Množství | Jednotka |
| AC stykač Schneider | 1 | ks |
| Miniaturní jistič Schneider (vyberte podle výkonu) | 1 | ks |
| Miniaturní jistič a příslušenství | 1 | ks |
| Nouzové zastavení | 1 | ks |
| Základna nouzového tlačítka (NC) | 1 | ks |
| Hlava klíčového spínače | 1 | ks |
| Základna klíčového spínače | 1 | ks |
| Červené vlnité tlačítko | 1 | ks |
| Mezilehlé relé | 1 | ks |
| Základna mezilehlého relé | 1 | ks |
| SMC elektromagnetický ventil (nízký) | 1 | ks |
| Zemnící žluto-zelený terminál | 3 | ks |
| Zemnící žluto-zelený terminál | 3 | ks |
| UK terminál 6MM² | 10 | ks |
| UK terminál 2,5MM² | 10 | ks |
| Přepážka UK terminálu | 3 | ks |
| Přepážka UK terminálu | 3 | ks |
| Koncová deska UK terminálu | 2 | ks |
| Krátký konektor UK terminálu | 1 | ks |
| Krátký konektor UK terminálu | 1 | ks |
| Kabelový žlab | 1 | ks |
| Kryt kabelového žlabu | 1 | ks |
| Rychlý panelový konektor | 1 | ks |
| Oboustranná kabelová průchodka | 1 | ks |
| Uzemňovací měděná deska | 1 | ks |
| Přímý konektor φ10-8 | 2 | ks |
| Přímý konektor φ10-6 | 2 | ks |
| Y-tvarovaný třícestný konektor φ6 | 2 | ks |
| φ6 Vodní trubka (10 metrů) | 1 | ks |
