DRENO Box 100 l (G1� „) – vnitřní nádrž na čerpací stanice

Stručný popis

Nádrž čerpací stanice DRENO BOX 100L G1¼″ je kompaktní vnitřní čerpací stanice splaškových a dešťových vod, určená k instalaci na podlahu nebo do země všude tam, kde není možný gravitační odvod splašků do kanalizace. Díky kapacitě 100 l, tovární potrubí G1¼″ a těsným krytem s těsněním je to hotový základ pro vybudování spolehlivé čerpací stanice pomocí čerpadel DRENO. Dambat – důvěryhodný výrobce čerpadel a hydrotechnických zařízení s certifikáty kvality.

Pro koho

• Majitelé podsklepených rodinných domů – bezproblémové odvádění splašků z prádelny, koupelny a technické místnosti umístěné pod úrovní kanalizace.
• Správci veřejných budov – spolehlivé odvodnění rovných ploch, dílen, sociálních zařízení nebo skladů bez nutnosti hloubkových výkopů.
• Investoři staví podzemní garáže a příjezdové cesty – efektivní odvod dešťové vody z liniové kanalizace a podlah do kanalizace.
• Řemeslné dílny a malé firmy – bezpečná likvidace šedých odpadních vod z kuchyní, sociálních zařízení a sociálních místností v době bez gravitace.
• Hydraulické montéry – univerzální základ pro stavbu kompaktních vnitřních čerpacích stanic s možností výběru vhodného čerpadla DRENO.

Aplikace

• Odvodnění rovných ploch, podlah a garáží včetně odčerpávání dešťových a šedých splašků do vyšších kanalizací.
• Čerpání domovních splašků z koupelen a kuchyní (kromě toalet pomocí čerpadel Compatta) pomocí čerpadel s oběžným kolem Vortex s volným průchodem 30 mm, např. COMPATTA.
• Vypouštění splašků z podlahové kanalizace a podlahových vpustí pomocí čerpadel s dvoukanálovými oběžnými koly s volným průchodem 8×10 mm, např. BIC.
• Vypouštění veškerých splašků z bytu včetně WC pomocí brusného čerpadla GRIX – ideální řešení pro kompletní sanitární služby.
• Používá se jako podlahová nádrž v garážích, příjezdových cestách a v instalacích dešťové vody v obytných a komerčních budovách.

Kompaktní čerpací stanice DRENO BOX 100L G1¼″ je ideální jako vnitřní čerpací stanice odpadních vod, kdy není možné vypouštět splašky do kanalizace samospádem.

Vlastnosti, popis a technická data

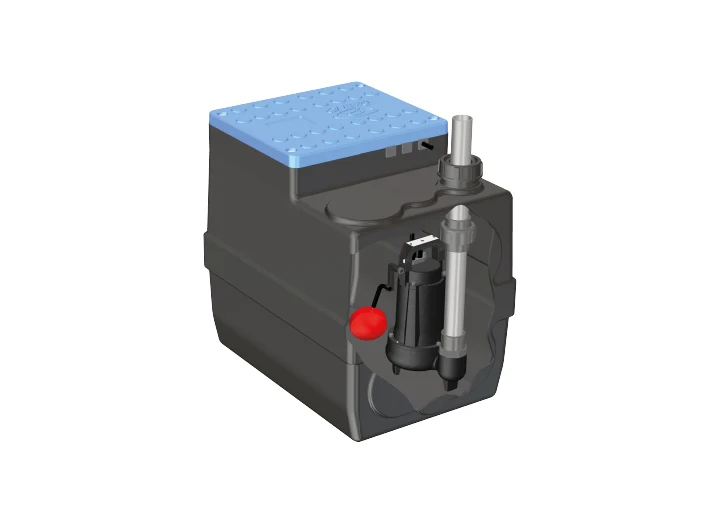

Nádrž čerpací stanice DRENO BOX 100L G1¼″ je kompaktní vnitřní čerpací stanice o objemu 100 litrů, určená pro práci s ponornými čerpadly zn. DRENO. Konstrukce je založena na odolném polyetylenovém plášti, vybaveném velkým krytem s těsněním, uzavřeným šrouby, které zabraňuje úniku pachů do místnosti. Nádrž je dodávána s kompletním výtlačným potrubím o průměru G1¼“, což umožňuje rychlou instalaci doporučených čerpadel a zajišťuje bezporuchový provoz systému.

DRENO BOX 100L se používá všude tam, kde je hlavní kanalizační systém umístěn nad úrovní odvodnění místnosti a není zde možnost samospádového odvodnění. V závislosti na zvoleném čerpadle může nádrž obsluhovat místnosti a prostory v suterénech, dílnách, veřejných budovách a sanitárních zařízeních. Použitím čerpadel s oběžným kolem Vortex s volným průchodem 30 mm (řada COMATTA) je možné manipulovat s odpadními vodami z koupelen a kuchyní, ale nedoporučuje se vypouštět splašky z toalet pomocí těchto čerpadel. Čerpadla s dvoukanálovými oběžnými koly s volným průchodem 8×10 mm (řada BIC) jsou určena pro podlahové odvodnění. Unikátní vlastností této nádrže je možnost použití čerpadla s drtičem (řada GRIX), které umožňuje odvod veškerých splašků z bytu včetně WC.

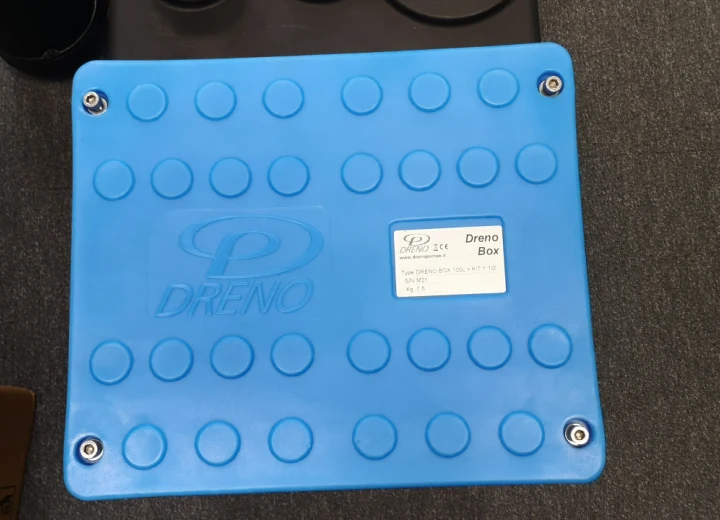

Nádrž je určena pro použití uvnitř budov jako volně stojící nebo podpodlahová nádrž, nevyžaduje tedy kotvení do země. Lze jej instalovat na podlahu nebo na zem a jeho kompaktní rozměry usnadňují instalaci v omezených prostorech, jako jsou sklepy nebo technické místnosti. Velký kryt s těsněním umožňuje chůzi po něm (není určen pro automobilový provoz), což umožňuje integraci nádrže s podlahou v garáži nebo technické místnosti.

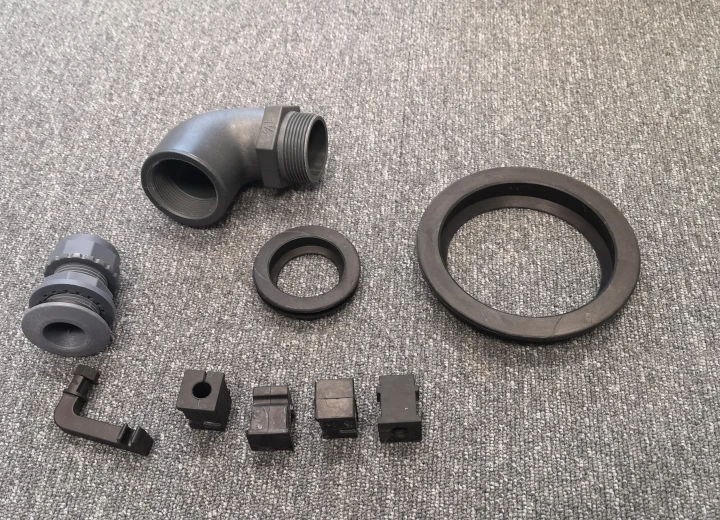

Ve standardní sadě DRENO BOX 100L s potrubím G1¼″ obsahuje: nádrž, sadu těsnění pro všechny kabelové a potrubní průchody, rychlospojku pro výtlačnou stoupačku a pryžové kabelové průchodky, což výrazně zjednodušuje instalaci a servis. Výtlačné potrubí G1¼″ je vyrobeno z materiálu odolného vůči pracovním podmínkám s vodou a odpadními vodami a použité šrouby z nerezové oceli zajišťují trvanlivost a odolnost proti korozi ve vlhkém prostředí. Maximální teplota čerpané kapaliny je +40°C, dle dokumentace DRENO BOX.

Pro zajištění optimálního provozu čerpací stanice výrobce doporučuje použití jednofázových ponorných čerpadel DRENO vybavena plovákovým spínačem. Do nádrže DRENO BOX 100L s potrubím G1¼″, doporučujeme zejména následující modely jednofázových čerpadel:

• COMPATTA 1,5 M/G (0,37 kW, 230 V) – ponorné čerpadlo s plovákem, s oběžným kolem Vortex s volným průchodem 30 mm, určené pro domovní a šedé odpadní vody z koupelen a kuchyní (kromě WC).
• COMPATTA 1,5 M/G (0,37 kW, 230 V) s ver
