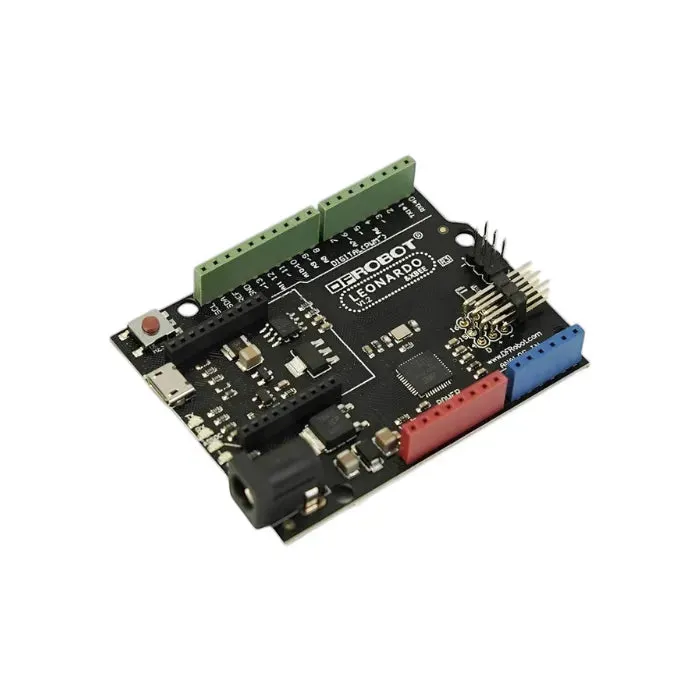

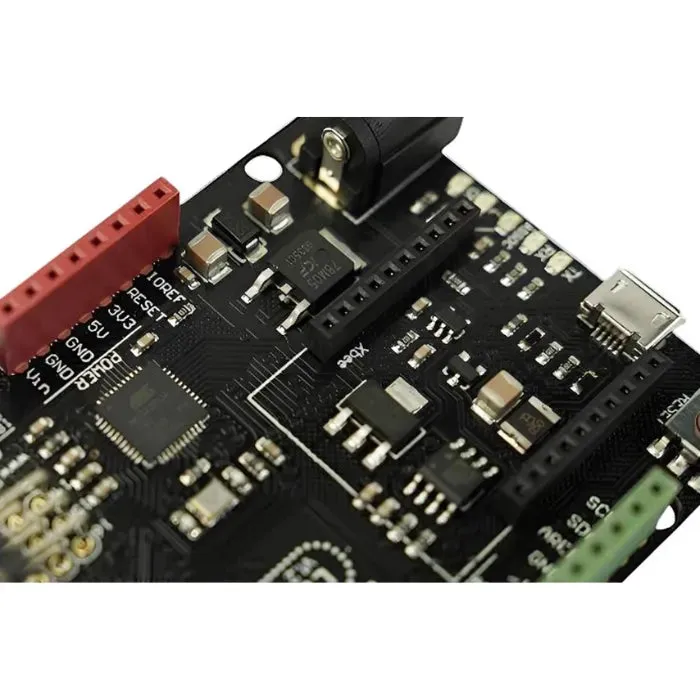

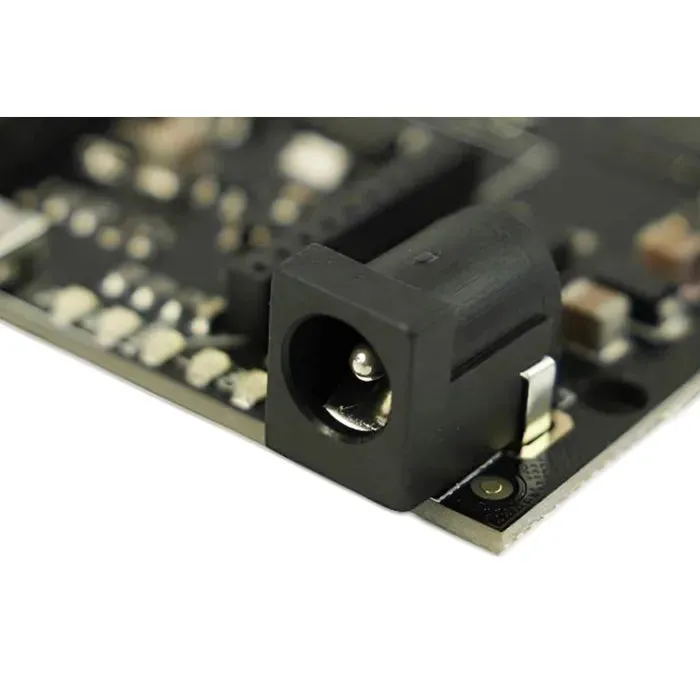

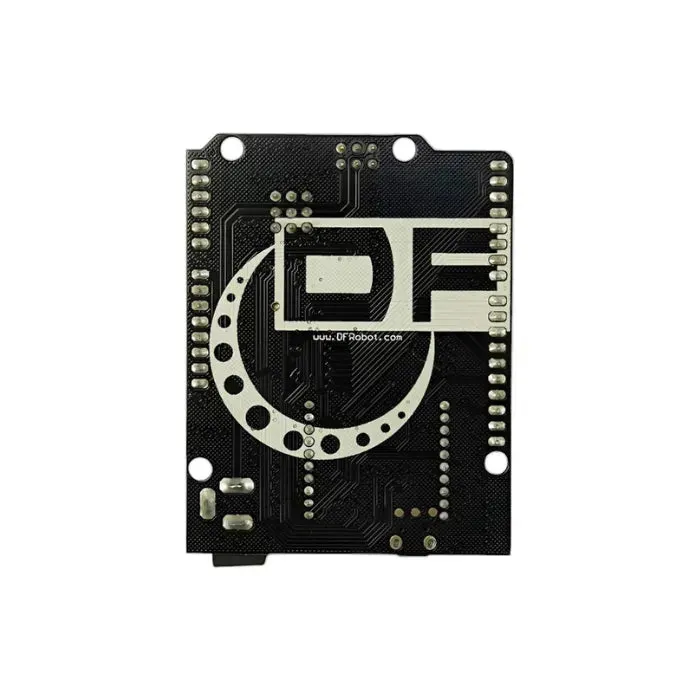

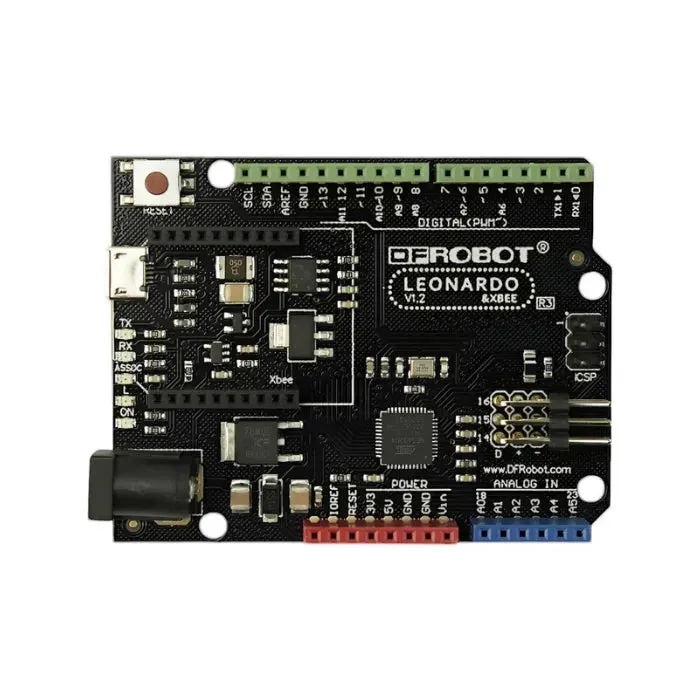

DFRduino Leonardo: Kompatibilní deska Arduino Leonardo s paticí pro Xbee

DFRduino Leonardo s Xbee paticí je vysoce výkonná vývojová deska mikrokontroléru založená na výkonném čipu ATmega32u4 a je plně kompatibilní s Arduino Leonardo. Tato kompatibilní s Arduino Leonardo deska je navržena společností DFRobot pro zlepšenou bezdrátovou komunikaci a flexibilitu digitálních I/O pro pokročilé prototypování.

Na rozdíl od dřívějších modelů Arduino umožňuje integrovaný ATmega32u4 na této vývojové desce mikrokontroléru přímou USB komunikaci. Tato schopnost umožňuje DFRduino Leonardo s Xbee paticí emulovat klávesnici, myš a další USB-HID zařízení bez potřeby dalších komponent, což poskytuje plynulý zážitek kompatibilní s Arduino Leonardo.

Vestavěná Xbee patice podporuje různé bezdrátové moduly jako Zigbee, Bluetooth a RF, což činí tuto desku ATmega32u4 ideální volbou pro IoT a aplikace založené na komunikaci. DFRduino Leonardo s Xbee paticí také nabízí digitální I/O piny D14-D16 s napájením 5V, což maximalizuje kompatibilitu s moduly a senzory DFRobot na této všestranné vývojové desce mikrokontroléru.

Vlastnosti DFRduino Leonardo s Xbee paticí

• Mikrokontrolér: ATmega32u4 (Kompatibilní s Arduino Leonardo)

• Provozní napětí: 5V

• Vstupní napětí (doporučené): 7–12V

• Vstupní napětí (mezní hodnoty): 6–12V

• Frekvence hodin: 16 MHz

• USB rozhraní: Micro USB na desce ATmega32u4

• Digitální I/O piny: 20 (včetně 7 PWM kanálů)

• Analogové vstupní kanály: 12

• Stejnosměrný proud na jeden I/O pin: 40 mA

• Stejnosměrný proud pro pin 3,3V: 800 mA

• Flash paměť: 32 KB (4 KB využívá bootloader)

• SRAM: 2,5 KB

• EEPROM: 1 KB

• Rozměry: 70 × 55 × 14 mm

• Kompatibilní s pinovým rozložením Arduino Uno R3

• Xbee patice podporuje moduly Zigbee, Bluetooth, RF

• Rozšířené piny D14-D16 s výstupem 5V napájení

• Podpora Arduino IDE 1.0.1 a novějších verzí

Ideální pro

• Projekty bezdrátové komunikace (Zigbee/Bluetooth/RF) využívající DFRduino Leonardo s Xbee paticí

• Simulace zařízení pro lidské rozhraní (HID) (klávesnice, myš) s deskami kompatibilními s Arduino Leonardo

• Vzdělávací prototypování na platformě ATmega32u4

• Projekty pro kutily a nadšence zahrnující tuto vývojovou desku mikrokontroléru

Seznam dodávky

• 1 × DFRduino Leonardo s Xbee paticí (kompatibilní s Arduino Leonardo)

Reference

Výběrový průvodce mikrokontroléry DFRobot kompatibilními s Arduino

Wiki (Leonardo s Xbee paticí)

Datasheet Atmega32u4

Schéma

Produktová stránka Arduino Leonardo

Nejnovější Arduino IDE pro ATmega32u4
