Banana Pi OV13850 kamerový modul | 13MP MIPI CSI | Pro BPI-M7/M5 Pro

Kamerový modul OV13850 – 13MP MIPI CSI kamera pro Banana Pi BPI-M7 a BPI-M5 Pro

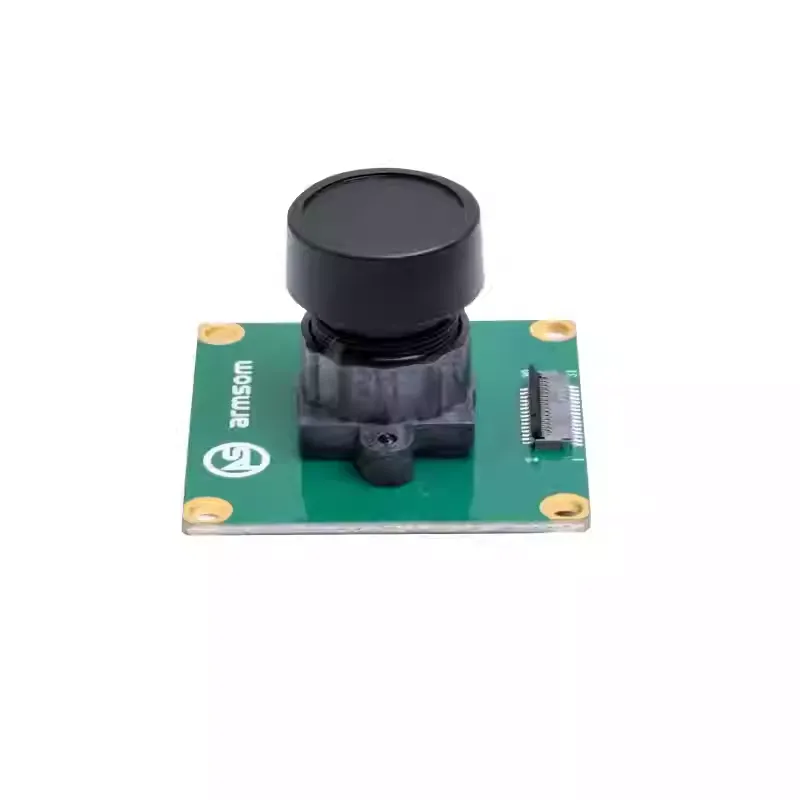

Kamerový modul OV13850 je příslušenství pro vstup obrazu MIPI CSI prodávané pro Banana Pi BPI-M7 a Banana Pi BPI-M5 Pro. Modul je založen na obrazovém senzoru OMNIVISION OV13850, 13,2megapixelovém senzoru s aktivním polem 4224 x 3136 a podporou 4K2K videa při 30 fps. To z něj činí praktickou volbu pro prototypy edge vidění, mediální zachytávací pipeline, AI předzpracování obrazu a zavádění vestavěných kamer na podporovaných Linuxových obrazech Banana Pi.

Na straně hostitele oficiální Banana Pi BPI-M7 wiki dokumentuje dvě MIPI CSI kamerová rozhraní a integrovaný 48MP ISP na platformě RK3588, což je nejjasnější oficiální kompatibilní základna pro tuto rodinu modulů. Oficiální produktová stránka Banana Pi BPI-M5 Pro uvádí desku RK3576 jako výkonnější AIOT SBC s bohatými rozhraními a 6 TOPS NPU schopností, zatímco tento kamerový SKU je explicitně prodáván pro hostitelské desky M7 a M5 Pro.

Pro kompletní instalační postup můžete tento modul také spárovat s chladičem pro BPI-M7/M5 PRO při dlouhodobém provozu kamery nebo AI úlohách a s BPI Display 10 HD, pokud váš projekt potřebuje lokální uživatelské rozhraní nebo náhled naživo.

Technické specifikace

Parametr	Hodnota
Typ produktu	Příslušenství MIPI CSI kamerového modulu
Senzor	OMNIVISION OV13850
Rozlišení senzoru	4224 x 3136 aktivní pole, 13,2 megapixelů
Optický formát senzoru	1/3,06 palce
Video schopnosti	4K2K video při 30 fps na senzorech rodiny OV13850
Rozhraní modulu	Připojení MIPI CSI kamery pro podporované hostitelské desky Banana Pi
Cílové hostitelské desky	Banana Pi BPI-M7 a Banana Pi BPI-M5 Pro
Vstup kamery BPI-M7	2 x 2-pásmový MIPI CSI, až 2,5Gbps na pásmo
ISP BPI-M7	Integrovaný 48MP ISP s HDR a 3DNR
Hostitelský SoC BPI-M7	Rockchip RK3588
Hostitelský SoC BPI-M5 Pro	Rockchip RK3576 s 6 TOPS NPU
Typické případy použití	Vestavěné vidění, zachytávání obrazu, prototypování AI kamer, robotika a edge monitoring.
Softwarový kontext	Závisí na obrazu hostitelské desky, povolení CSI ovladače a konfiguraci kamerového pipeline.
Poznámka k integraci	Potvrďte orientaci pásky, mapování CSI portu a softwarovou podporu před finální montáží.

Rozložení desky a průvodce popisky

• Oblast senzoru a objektivu: optická část OV13850 musí zůstat během instalace a testování čistá a nezablokovaná.

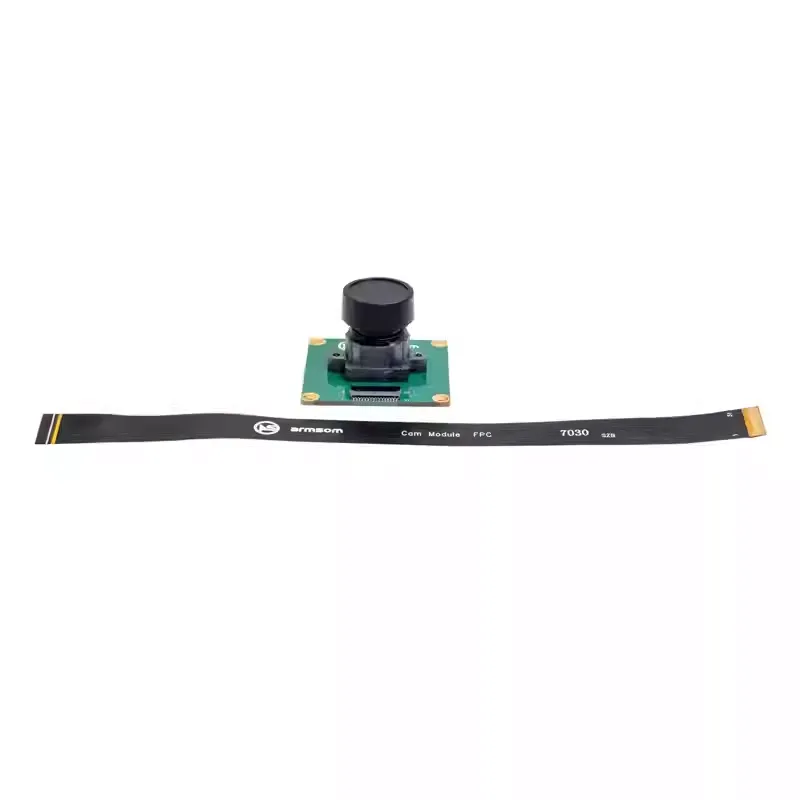

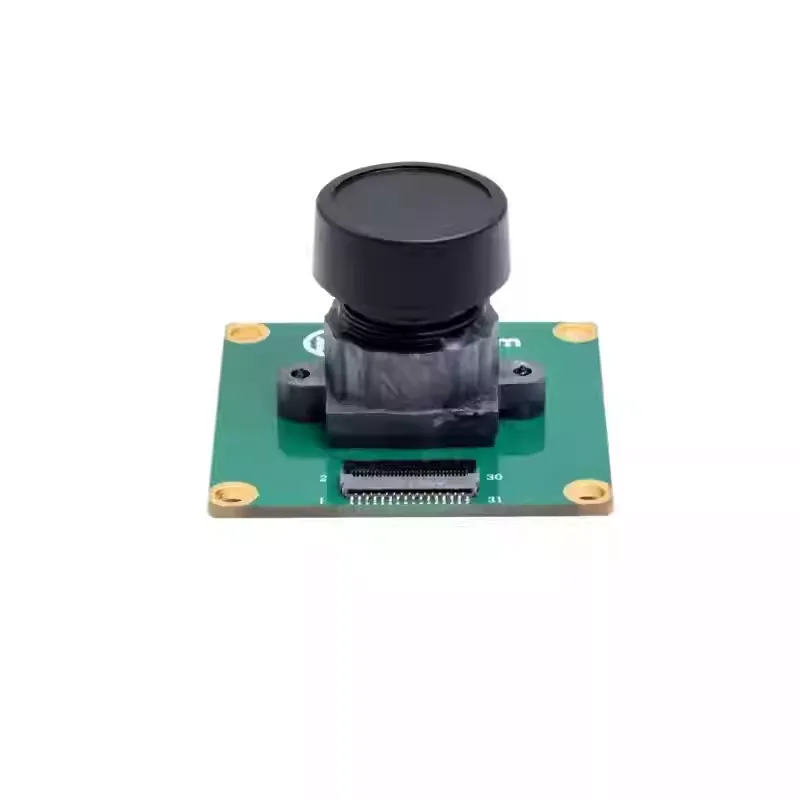

• MIPI CSI konektor pásky: pečlivě zarovnejte FPC kabel a zablokujte konektor před zapnutím napájení.
• Hostitelská CSI zásuvka: použijte správný konektor kamery na hostitelské desce BPI-M7 nebo BPI-M5 Pro.
• Orientace kabelu: před zasunutím pásky ověřte směr kontaktu na obou koncích modulu a SBC.
• Mechanický prostor: nechte kolem kamerové desky dostatek místa, aby objektiv, kabel a montážní pozice nebyly namáhány.
• Tepelná cesta: trvalé zachycování obrazu a inferenční úlohy mohou mít prospěch z chladiče BPI-M7/M5 PRO na hostitelském SBC.
• Zóna náhledu řetězce: pokud potřebujete lokální displej, naplánujte společně vedení kabelů kamery a displeje.
• Sekvence zavádění ovladače: potvrďte, že se kamerový uzel objeví v Linuxu, než přejdete k náhledu, zachycení nebo AI inferenci.

Scénáře použití

1. Zavádění zařízení CSI na Linuxu

Nejprve použijte základní kontrolu V4L2, abyste potvrdili, že je kamerový uzel registrován a že jsou na cílovém obrazu viditelné formáty senzoru.

#!/bin/shv4l2-ctl --list-devicesv4l2-ctl -d /dev/video0 --list-formats-extmedia-ctl -p

2. Rychlý pracovní postup zachycení statického obrázku

Poté, co se zařízení správně zaregistruje, je jednoduchý GStreamer řetězec rychlý způsob, jak potvrdit end-to-end zachycení bez nutnosti nejprve vytvářet větší aplikaci.

#!/bin/shgst-launch-1.0 -e v4l2src device=/dev/video0 num-buffers=1 ! \ videoconvert ! jpegenc ! filesink location=frame.jpg

3. Náhled v Pythonu a uložení snímku pro AI prototypování

Pro zavádění vidění vám OpenCV poskytuje přímý způsob, jak otevřít video uzel podporovaný CSI, zobrazit jeden snímek a uložit vzorový obrázek pro zbytek řetězce.

import cv2cap = cv2.VideoCapture("/dev/video0", cv2.CAP_V4L2)ok, frame = cap.read()if ok: cv2.imwrite("capture.jpg", frame)cap.release()

Obsah balení

• 1 x kamerový modul OV13850 pro BPI-M7 / BPI-M5 Pro

Často kladené otázky

Q: Je to USB webkamera?
A: Ne. Jedná se o kamerový modul na úrovni desky s MIPI CSI určený pro podporované hostitelské desky Ban
