Banana Pi BPI-RV2 – SF21H8898 RISC-V gateway a router deska

Banana Pi BPI-RV2 je open-source gateway deska postavená kolem SoC Siflower SF21H8898. Oficiální dokumentace Banana Pi BPI-RV2 uvádí čtyřjádrový 64bitový RISC-V procesor, 1 x 2,5GbE WAN port, 5 x gigabitových LAN portů, 512MB DDR3 paměti, 128MB SPI NAND, 16MB SPI NOR, rozšíření M.2, Mini PCIe, USB 2.0, vestavěné RTC a podporu OpenWrt. Banana Pi umisťuje desku pro podnikové gateway, průmyslové řídicí gateway a projekty vývoje vlastních routerů.

Oficiální stránka obchodu Banana Pi a dokumentace Banana Pi popisují design, který kombinuje kabelové směrování, rozšíření úložiště a přístup ke službám v kompaktním formátu routeru. Deska podporuje rozšíření NVMe SSD nebo 5G přes M.2, Wi-Fi nebo další hardware NIC přes Mini PCIe, přístup ke konzoli přes USB Type-C a volitelnou podporu PoE 802.3at nebo 802.3af. Pro související hardware můžete také zkontrolovat Banana Pi BPI-RV2-POE, BPI-RV2 kovové pouzdro a BPI-RV2 hliníkové pouzdro.

Technické specifikace

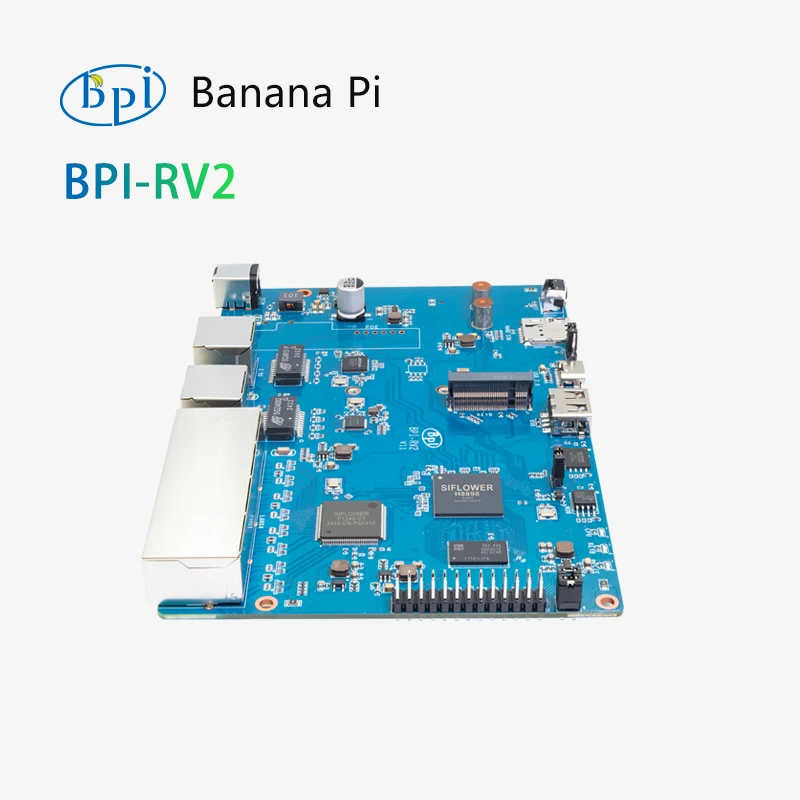

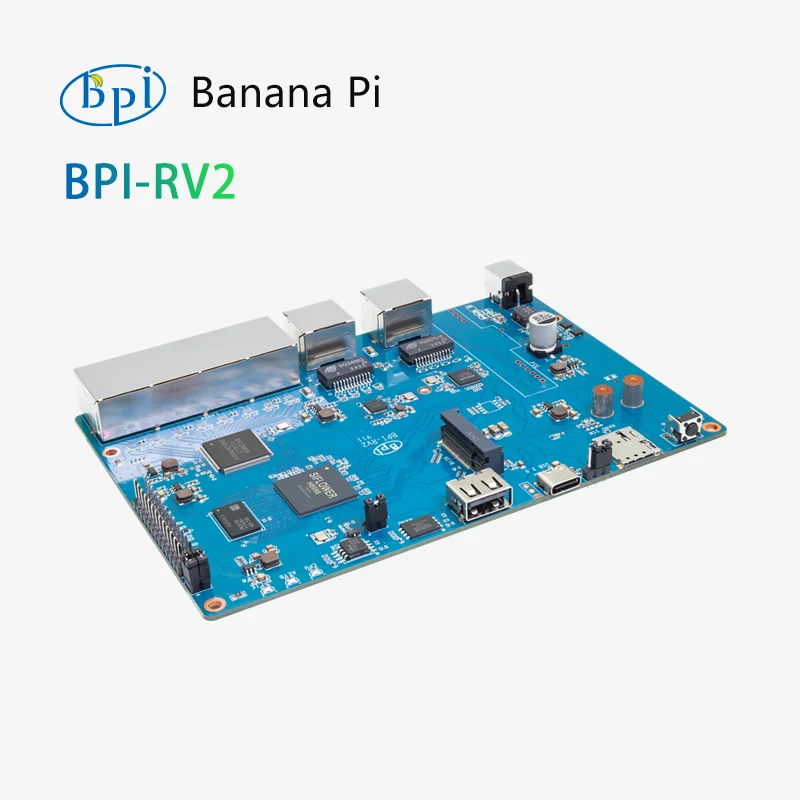

Rozložení desky a průvodce štítky

• Hlavní oblast SoC SF21H8898 – Deska je postavena kolem čtyřjádrového RISC-V gateway procesoru Siflower s integrovanou akcelerací sítě.
• 2,5GbE WAN port – Rychlejší WAN uplink port je určen pro širokopásmové připojení, upstream směrování nebo laboratorní páteřní spojení.

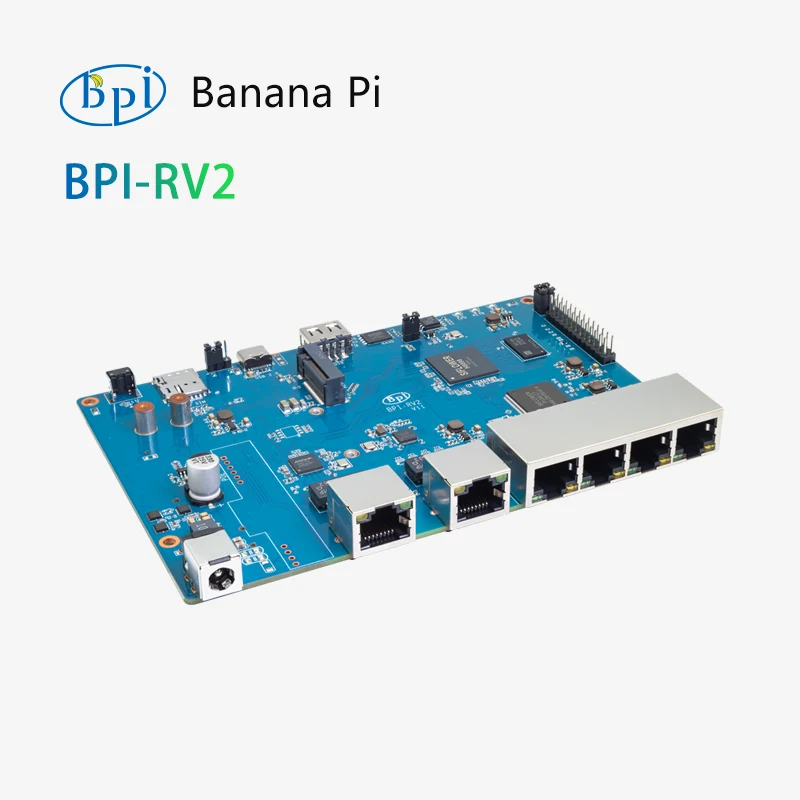

• Pět gigabitových LAN portů – Banka portů RJ45 poskytuje kabelové připojení klienta, přepínače nebo vícesegmentového brány.
• SPI NAND a SPI NOR úložiště – Dvě onboard flash zařízení podporují bootovací workflow, obnovovací cesty a ukládání firmwaru.
• M.2 rozšiřující slot – Banana Pi dokumentuje tuto cestu pro NVMe SSD úložiště nebo 5G rozšíření v závislosti na instalovaném modulu.
• Mini PCIe slot – Mini PCIe rozhraní může hostit Wi-Fi hardware nebo další drátové síťové karty pro vlastní sestavy.
• USB Type-C konzolový port – USB-C zařízení je hlavní servisní cesta pro přístup ke konzoli během nastavení nebo ladění.
• USB 2.0 host port – Užitečný pro odnímatelná úložiště, USB adaptéry nebo servisní periferie v nasazení a testovacích prostředích.

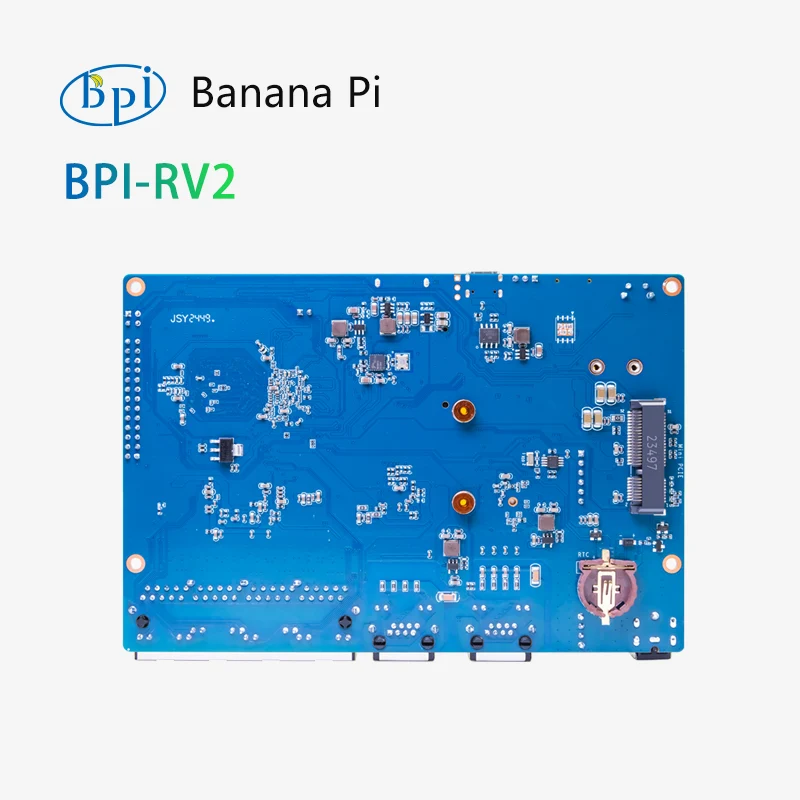

• Pozice RTC a záložní baterie – Onboard RTC a držák CR1220 podporují uchování času pro terénní systémy.
• Reset, uživatelské a bootovací ovládání – Reset, uživatelské ovládání a výběr NAND nebo NOR bootovací cesty jsou důležité pro obnovu a testování image.

Scénáře použití

1. Vývoj OpenWrt RISC-V routeru

BPI-RV2 je vhodná pro vývojáře vytvářející vlastní OpenWrt routery, pobočkové brány nebo síťová zařízení, která potřebují RISC-V softwarový stack a více drátových portů.

2. 4G nebo 5G Edge brána

S podporou M.2 pro 5G hardware a volitelnou PoE funkcí je deska vhodná pro edge nasazení kombinující drátové LAN rozdělení s mobilním uplinkem nebo záložním WAN přístupem.

3. Průmyslová kontrola a časově uvědomělá brána

Siflower SoC orientovaný na brány, onboard RTC a podpora IEEE 1588 PTP činí platformu praktickou pro průmyslové řídicí brány, převod protokolů a integraci do terénních sítí.

Obsah balení

• 1 x Banana Pi BPI-RV2 gateway deska

FAQ

Q: Který procesor používá Banana Pi BPI-RV2?
A: Používá pro
