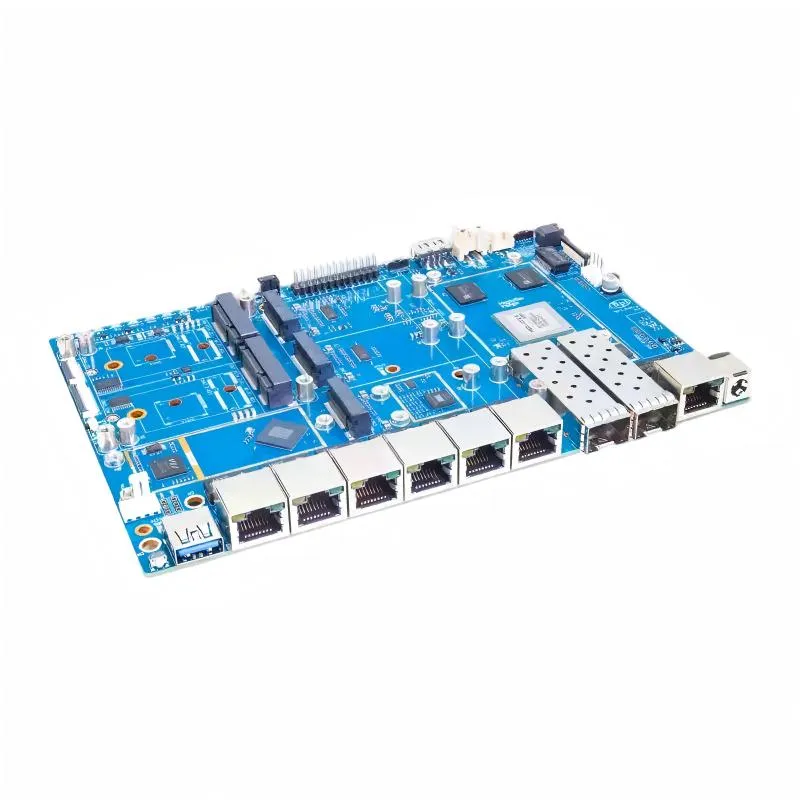

Banana Pi BPI-R4 Pro 4E – MT7988A 10G open-source routerová deska

Banana Pi BPI-R4 Pro 4E je vysokorychlostní open-source routerová deska postavená na platformě MediaTek MT7988A Filogic 880. V oficiálním oznámení Banana Pi BPI-R4 Pro Banana Pi prezentuje R4 Pro jako vylepšenou routerovou platformu pro vývojáře, kteří potřebují hustší síťové připojení, širší možnosti rozšíření a pevnější základnu pro vlastní projekty routerů, bran a síťových zařízení. Oficiální stránka obchodu prodává tuto rodinu desek v obou variantách BPI-R4 Pro-4E a BPI-R4 Pro-8X, a tento záznam je pro verzi 4E.

Ve veřejných materiálech Banana Pi pro R4 Pro je rodina popsána jako používající čtyřjádrový Arm Cortex-A73 CPU na 1,8GHz, se čtyřmi 2.5G Ethernet porty, dvojicí 10G SFP+/RJ45 combo skupin, podporou MicroSD, vestavěným eMMC a SPI-NAND flash, dvojicí miniPCIe slotů pro Wi-Fi síťové karty, dvojicí M.2 M-Key slotů pro NVMe SSD a třemi M.2 B-Key sloty pro 5G moduly. Pro související hardware ekosystému můžete také zkontrolovat Banana Pi BPI-R4 router set, Banana Pi BPI-BE14 WIFI 7 NIC a SanDisk 64GB High-Speed MicroSD karta.

Technické specifikace

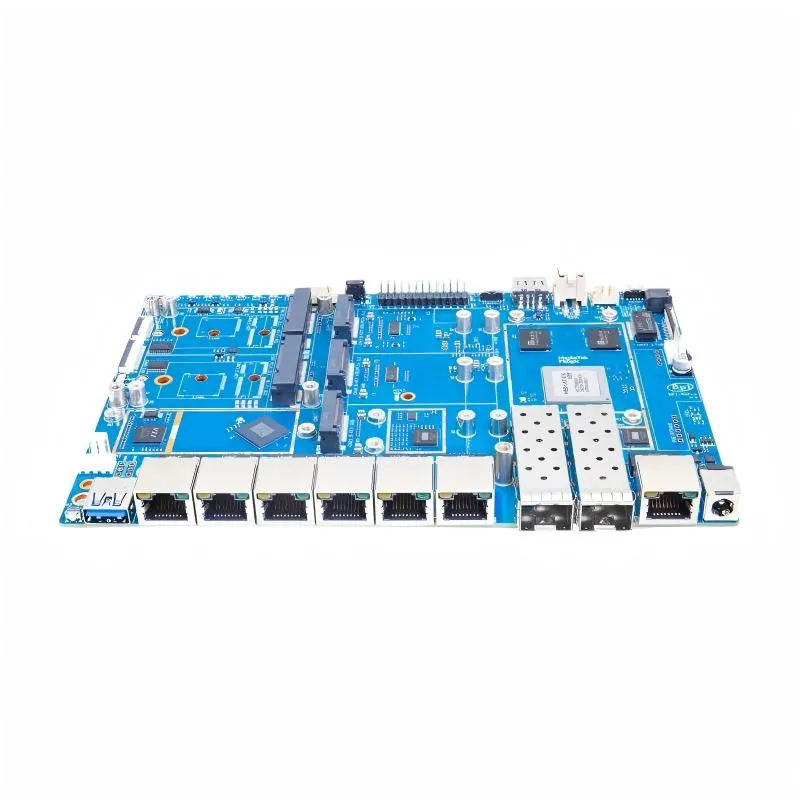

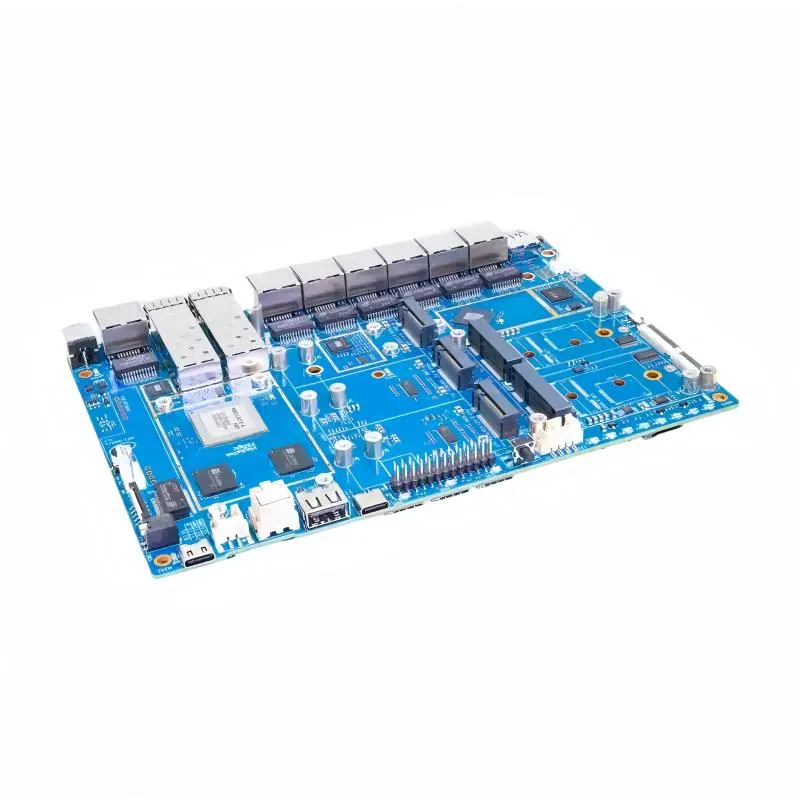

Rozvržení desky & průvodce štítky

• Hlavní oblast SoC MT7988A – Deska je postavena na platformě routeru MediaTek Filogic 880 pro síťové úlohy s vysokou propustností.
• 10G WAN Combo skupina – Jedna 10G WAN cesta je přístupná přes konektory SFP+ a RJ45 ve formátu combo.
• 10G LAN combo skupina – Druhá 10G combo skupina podporuje vysokorychlostní přepínání na straně LAN, agregaci nebo uplinkové funkce.
• 2,5G LAN portová skupina – Čtyři 2,5G RJ45 LAN porty činí platformu praktickou pro husté routerové a edge gateway návrhy.
• 1G Ethernet výstupy – Deska také nabízí jeden standardní 1G RJ45 LAN a jeden 1G LAN přes FPC konektor.
• miniPCIe Wi-Fi sloty – Dva miniPCIe sloty jsou určeny pro rozšíření Wi-Fi síťových karet ve výkonnějších bezdrátových branách.
• M.2 úložné sloty – Dva M.2 M-Key sloty poskytují rozšíření SSD pro logování, cache, ukládání balíčků nebo síťové služby.
• M.2 B-Key 5G sloty – Tři M.2 B-Key sloty podporují rozšíření o mobilní moduly pro failover, hybridní WAN nebo nasazení v terénu.
• USB a ladicí sekce – USB 3.2, USB 2.0 a Type-C ladicí rozhraní usnadňují spuštění, flashování a testování periferií.
• 2 x 13pinové konektory – Rozšíření konektorů je užitečné při integraci vlastních ovládacích prvků, signálů stavu nebo vestavěného aplikačního hardwaru.

Scénáře použití

1. Vysokorychlostní edge router a firewall

Použijte BPI-R4 Pro 4E jako jádro vysokorychlostního edge routeru, firewallu nebo brány, kde jsou 10G uplinky a více 2,5G LAN portů klíčové pro návrh.

2. Platforma pro rozšíření Wi-Fi 7 a 5G

S miniPCIe Wi-Fi sloty a několika M.2 B-Key sloty pro 5G moduly je deska vhodná pro vlastní bezdrátové brány, failover routery a hybridní WAN zařízení.

3. Vývoj open-source síťových zařízení

Kombinace vestavěné flash paměti, odnímatelného úložiště, vysokorychlostního síťového připojení a přístupu pro ladění činí desku vhodnou pro vývoj orientovaný na OpenWrt, uzly pro analýzu provozu, zabezpečené brány a vlastní síťové služby.

Seznam balení

• 1 x Banana Pi BPI-R4 Pro 4E routerová deska
