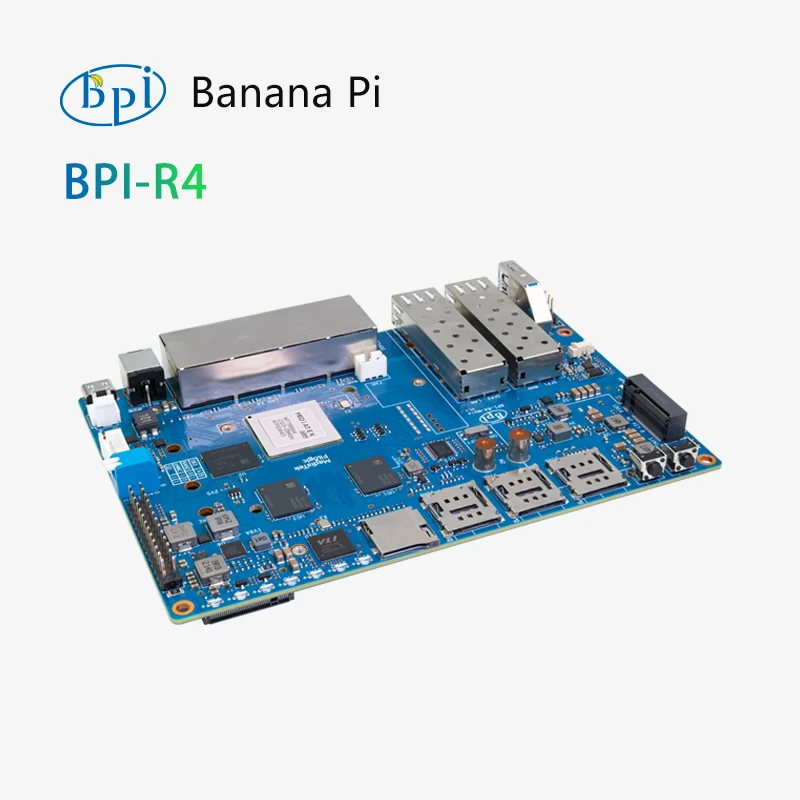

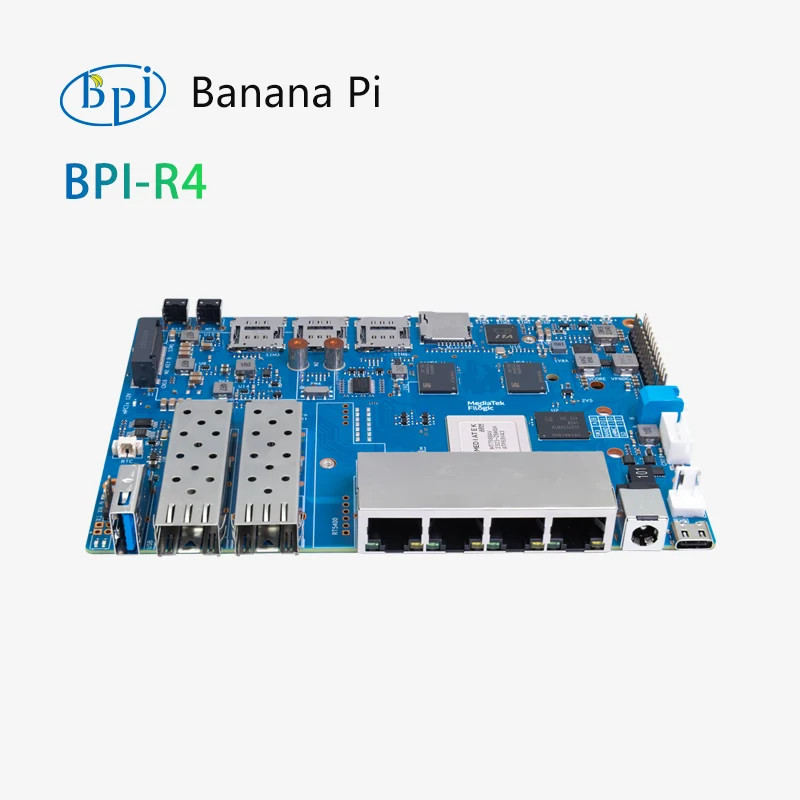

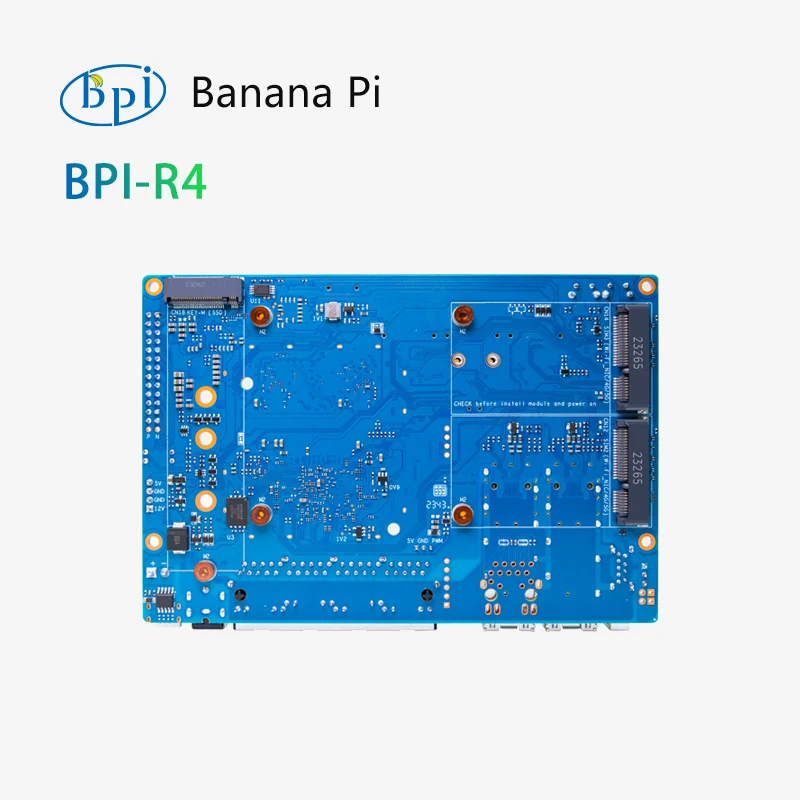

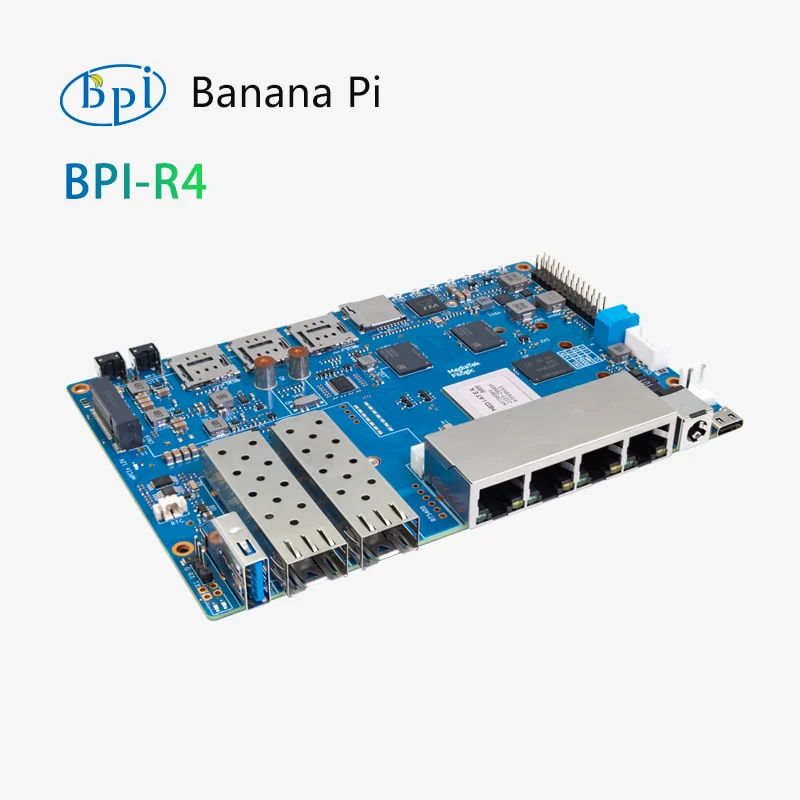

Banana Pi BPI-R4-4G – MT7988A Wi-Fi 7 routerová deska s 10G SFP
Banana Pi BPI-R4-4G je 4GB RAM verze open-source routerové platformy Banana Pi BPI-R4. Oficiální stránka produktu Banana Pi popisuje desku jako design routeru MediaTek MT7988A (Filogic 880) s 4GB DDR4, 8GB eMMC, 128MB SPI-NAND flash, dvojicí 10G SFP portů, čtyřmi gigabitovými ethernetovými porty, jedním USB 3.2 portem a rozšiřujícími cestami pro 4G, 5G, NVMe SSD a Wi-Fi 7 síťový hardware. Banana Pi prezentuje desku jako vysoce výkonnou platformu pro vývoj routerů pro pokročilé kabelové i bezdrátové síťové projekty.
Oficiální wiki BPI-R4 a průvodce začátkem ukazují desku navrženou pro ISP routery, Wi-Fi 7 bezdrátové routery, 4G/5G bezdrátové routery, bezdrátové opakovače, bezpečnostní brány, NAS zařízení a širší síťové aplikace. Pro související hardware můžete také zkontrolovat sadu routeru Banana Pi BPI-R4, Banana Pi BPI-BE14 WIFI 7 síťovou kartu, Banana Pi BPI-R4 Iron Case a SanDisk 64GB vysokorychlostní MicroSD kartu.
Technické specifikace
| Typ produktu | Open-source platforma pro routerové desky / síťová zařízení |
| Procesor | MediaTek MT7988A (Filogic 880), čtyřjádrový Arm Cortex-A73 |
| Frekvence CPU | Až 1,8GHz |
| Paměť | 4GB DDR4 |
| Vestavěné úložiště | 8GB eMMC |
| Další úložiště pro bootování | 128MB SPI-NAND flash a slot pro MicroSD (TF) kartu |
| 1x M.2 Key E (PCIe x1 + USB 2.0) | 4 x 10/100/1000Mbps RJ45 ethernetové porty |
| SFP | 2 x 10G SFP porty |
| USB | 1 x USB 3.2 |
| miniPCIe | 2 x miniPCIe sloty s PCIe 3.0 2-lane rozhraním pro Wi-Fi 7 síťovou kartu |
| M.2 | 1 x M.2 Key-B pro 4G/5G moduly a 1 x M.2 Key-M pro NVMe SSD |
| GPIO | 26pinový GPIO konektor s piny podporujícími UART, I2C, SPI, PWM a I2S |
| Tlačítka | Tlačítko reset, tlačítko WPS, spínač bootování |
| Napájecí vstup | 12V/5.2A nebo 19V/3.2A |
| Velikost desky | 100.5 x 148 mm |
| Hmotnost | 250 g |
Rozložení desky a průvodce označením
- Hlavní SoC oblast MT7988A – Deska je postavena kolem síťové platformy MediaTek Filogic 880 pro vysoce výkonné použití v routerech a branách.
- Dva 10G SFP porty – Dva 10G SFP rozhraní podporují optické uplinky, páteřní spoje a pokročilá laboratorní směrovací nastavení.
- Čtyři gigabitové ethernetové porty – Banka 4 x GbE portů poskytuje standardní kabelové LAN připojení pro projekty routerů a bezpečnostních bran.
- M.2 Key-B slot – Používá se pro rozšíření 4G nebo 5G modulů přes podporovanou USB 3.2 nebo PCIe 3.0 cestu.
- M.2 Key-M slot – Podporuje NVMe SSD úložiště pro logování, cache, balíčky nebo edge storage služby.
- Dva miniPCIe sloty – Banana Pi je určil pro rozšíření Wi-Fi 7 síťových karet pomocí PCIe 3.0 2-lanového připojení.
- USB 3.2 port – Užitečný pro odnímatelné úložiště, adaptéry nebo servisní periferie během vývoje a nasazení.
- 26-pinový GPIO konektor – Poskytuje vestavěné rozšíření s přístupem k signálům UART, I2C, SPI, PWM a I2S.
- Ovládání spuštění a služeb – Přístup k resetu, WPS a spouštěcímu přepínači je důležitý při flashování, testování a obnově.
- Oblast napájení – Navrženo pro vstup 12V nebo 19V podle nasazení a připojených periferií.
Scénáře použití
1. Vývoj Wi-Fi 7 routeru a brány
Použijte BPI-R4-4G jako základní platformu pro Wi-Fi 7 router s přídavnou síťovou kartou, vysokorychlostními uplinky a flexibilním rozšířením úložiště nebo služeb.
2. 4G/5G bezdrátový router nebo záložní brána
Rozhraní M.2 Key-B umožňuje stavět routery s mobilním připojením, záložní WAN systémy nebo terénní brány kombinující kabelový a mobilní přístup k síti.
3. NAS a bezpečnostní síťové zařízení
S podporou NVMe, vestavěným eMMC a dvojitým 10G SFP připojením je deska vhodná pro edge storage, laboratorní NAS, firewall a nasazení pro analýzu sítě.
Obsah balení
- 1 x Banana Pi BPI-R4-4G Routerová deska
FAQ
Q: Co znamená 4G v tomto označení?
A: Toto je 4GB DDR4 verze rodiny desek Banana Pi BPI-R4.
Q: Jaký procesor deska používá?
A: Používá procesor MediaTek MT7988A Filogic 880 se čtyřmi jádry Arm Cortex-A73 s frekvencí až 1,8GHz.
Q: Kolik je na desce vestavěné úložiště?
A: Oficiální materiály Banana Pi uvádějí 8GB eMMC plus 128MB SPI-NAND flash a také slot pro MicroSD.
Q: Podporuje deska 10G síťové připojení?
A: Ano. Oficiální specifikace BPI-R4 uvádí
