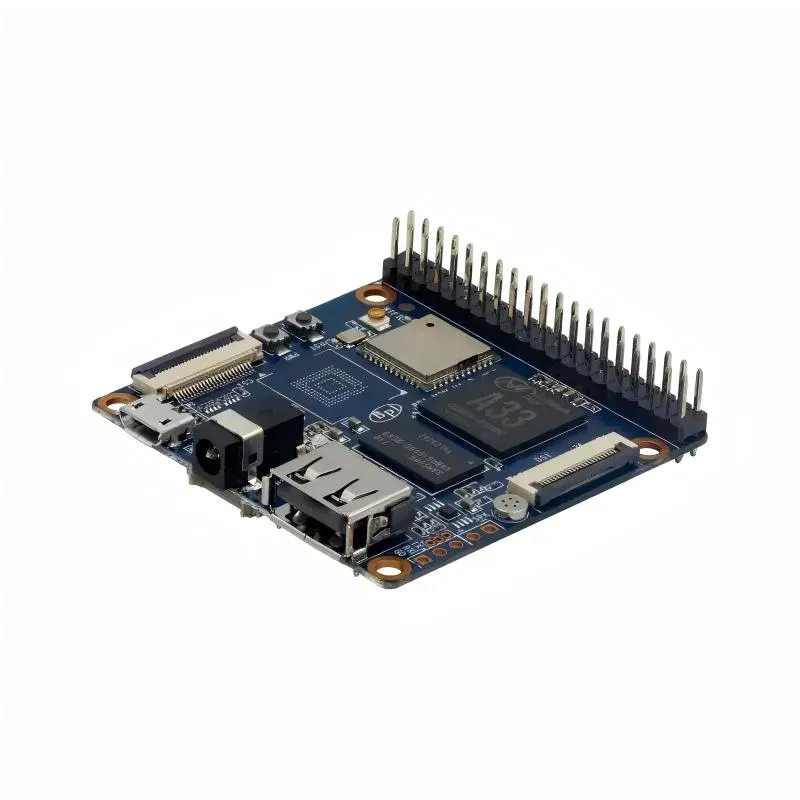

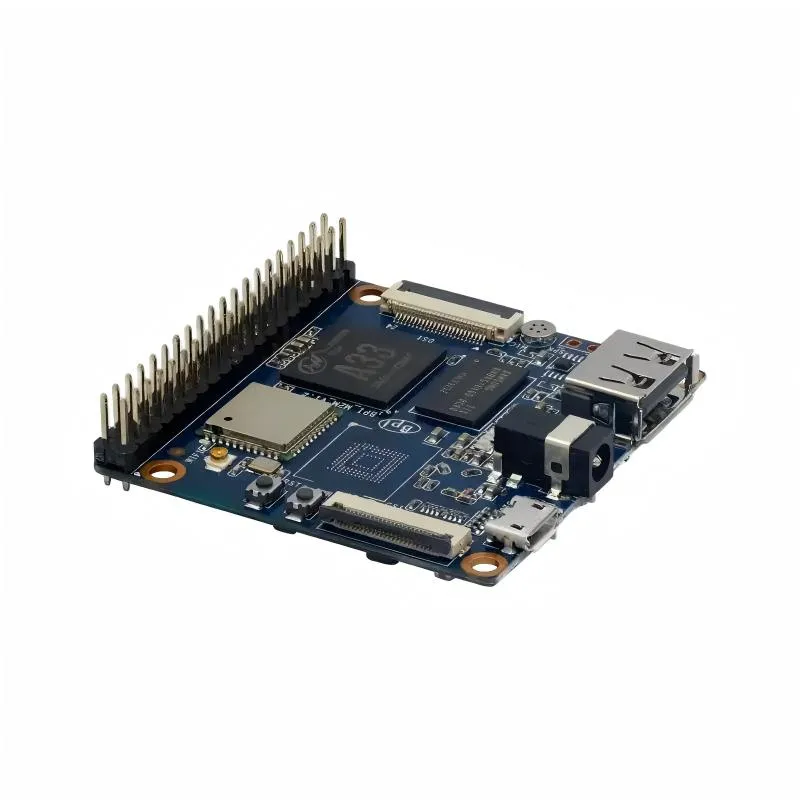

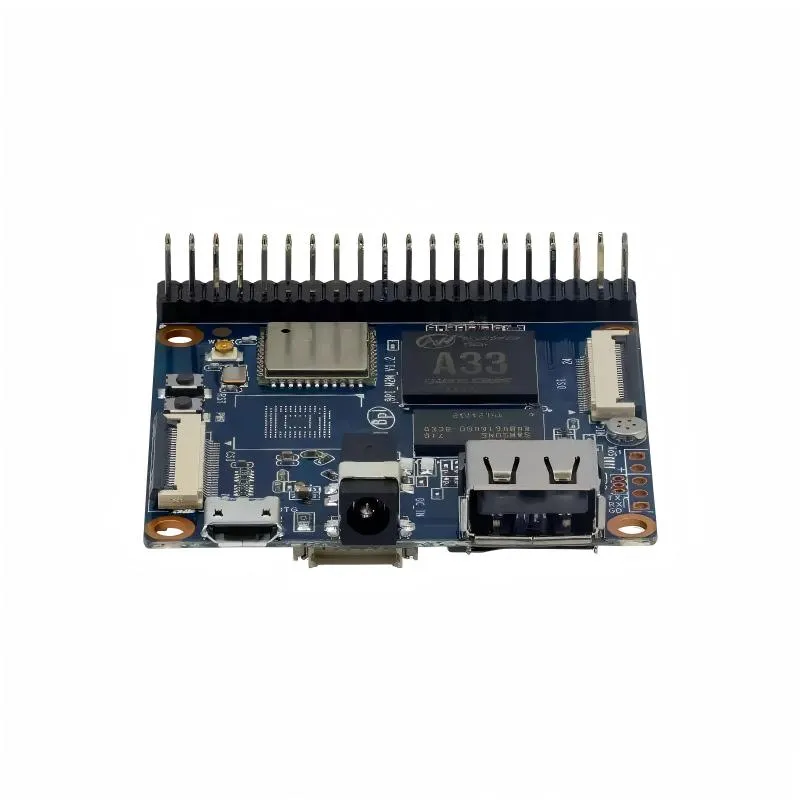

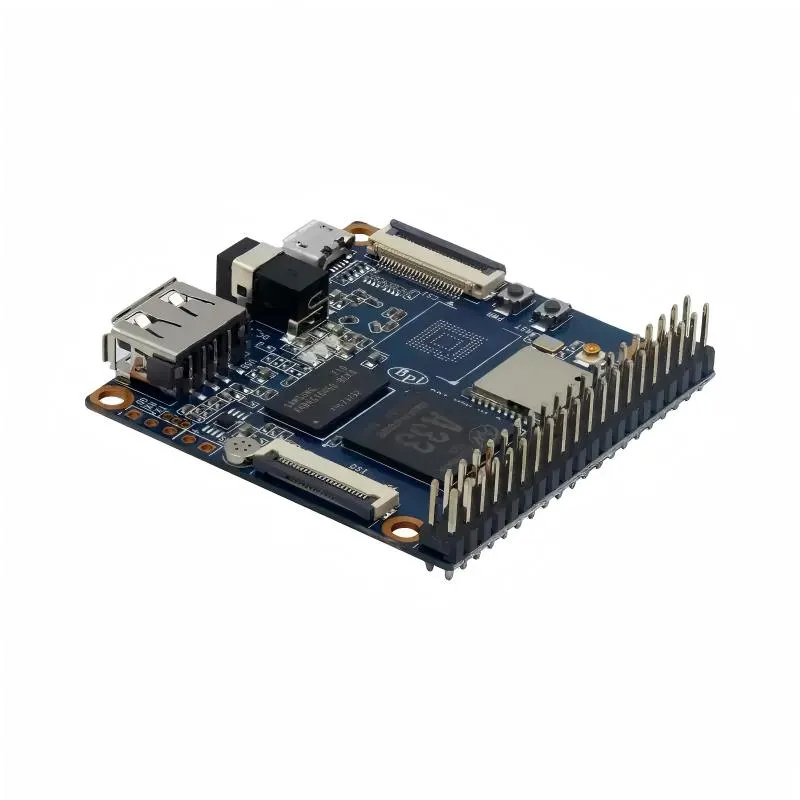

Co je Banana Pi BPI-M2 Magic? Banana Pi BPI-M2 Magic (také známý jako BPI-M2M) je ultrakompaktní, vysoce efektivní čtyřjádrový jednodeskový počítač navržený speciálně pro IoT aplikace. S procesorem Allwinner R16 nebo A33 ARM Cortex-A7 nabízí tato deska o rozměrech 51×51 mm výjimečný výkon, škálovatelnost a energetickou efektivitu v malém formátu. Ať už stavíte domácí automatizaci, přenosná multimediální zařízení nebo vestavěná IoT řešení, BPI-M2 Magic poskytuje výpočetní výkon a konektivitu, kterou potřebujete, bez objemu větších SBC.
BPI-M2 Magic integruje čtyři jádra ARM Cortex-A7 CPU s grafikou PowerVR SGX544MP1, 512MB LPDDR3 RAM a 8GB vestavěné eMMC paměti. Na rozdíl od mnoha kompaktních desek zahrnuje komplexní možnosti připojení včetně MIPI DSI rozhraní pro displej, CSI rozhraní pro kameru, Wi-Fi 802.11 b/g/n, Bluetooth 4.0 a 40-pinového GPIO headeru kompatibilního s příslušenstvím Raspberry Pi B+. Deska může běžet na Androidu, Ubuntu, Debianu a dalších linuxových distribucích, což ji činí univerzální pro různé vývojové potřeby.
Funkce
- Ultrakompaktní design: S rozměry pouhých 51×51 mm a hmotností jen 48 g je BPI-M2 Magic jednou z nejmenších plnohodnotných SBC, ideální pro projekty s omezeným prostorem
- Procesory kompatibilní na pinech: Podporuje čipy Allwinner R16 i A33 s pinovou kompatibilitou, což umožňuje flexibilní návrhy a snadnou výměnu čipů pro různé aplikace
- Vestavěné bezdrátové připojení: Integrované Wi-Fi 802.11 b/g/n a Bluetooth 4.0 přes modul AP6212 eliminuje potřebu externích bezdrátových adaptérů
- Kompatibilita s Raspberry Pi: 40-pinový GPIO header kompatibilní s příslušenstvím a HATy pro Raspberry Pi B+, využívající rozsáhlý ekosystém stávajících doplňků
- Více možností zobrazení: 4-lanové MIPI DSI rozhraní pro LCD panely plus podpora LVDS přes GPIO piny poskytuje flexibilní připojení displejů
- Podpora kamery: Vyhrazené CSI rozhraní pro kameru umožňuje aplikace počítačového vidění a dozorování
- Bohaté I/O rozhraní: USB 2.0 HOST a OTG porty, UART, I2C, SPI a podpora PWM pro připojení různých periferií a senzorů
- Vestavěné úložiště: 8GB eMMC flash poskytuje rychlé a spolehlivé úložiště, doplněné slotem pro Micro SD kartu pro rozšíření
Specifikace
| Parametr | Hodnota |
|---|---|
| Procesor | Allwinner R16 / A33 ARM Cortex-A7 čtyřjádro |
| GPU | PowerVR SGX544MP1 (OpenGL ES 2.0, OpenCL 1x, DX9_3) |
| Paměť | 512MB LPDDR3 (sdílená s GPU) |
| Úložiště | 8GB eMMC Flash na desce + slot pro Micro SD kartu |
| Bezdrátové připojení | Wi-Fi 802.11 b/g/n (AP6212) + Bluetooth 4.0 |
| Video vstup | CSI rozhraní kamery |
| Video výstup | MIPI DSI (4-lane) pro LCD panely, LVDS přes GPIO |
| Audio vstup | Vestavěný mikrofon |
| Zvukový výstup | 3,5mm audio konektor |
| USB porty | 1x USB 2.0 HOST + 1x USB 2.0 OTG |
| GPIO | 40pinový konektor (28x GPIO), kompatibilní s Raspberry Pi B+ |
| Sériová rozhraní | UART, I2C, SPI, PWM |
| Tlačítka | Reset, Napájení, U-boot |
| LED diody | Stav napájení, 8P8C |
| Napájení | 5V @ 2A přes DC napájení nebo Micro USB (OTG) |
| Rozměry | 51mm x 51mm |
| Hmotnost | 48g |
| Operační systémy | Android, Ubuntu, Debian, Tina Linux |
Důležité poznámky: BPI-M2 Magic nemá HDMI rozhraní – výstup obrazu je pouze přes MIPI DSI nebo LVDS. Také nepodporuje RJ45 Ethernet – síťové připojení je pouze přes Wi-Fi. Pro projekty vyžadující HDMI výstup zvažte BPI-M2 Pro nebo BPI-M2 Ultra.
Aplikace
Banana Pi BPI-M2 Magic je navržen pro aplikace, kde je prostor omezený, ale funkčnost nesmí být omezena. Jeho ultra-kompaktní rozměr 51×51 mm je ideální pro vestavěné systémy, IoT zařízení a přenosné aplikace. Nízká spotřeba energie v kombinaci se čtyřjádrovým výkonem umožňuje projekty napájené z baterie, které vyžadují značný výpočetní výkon.
- Internet věcí (IoT): Chytrá domácí zařízení, environmentální senzory a připojené spotřebiče těží z kompaktní velikosti a bezdrátového připojení
- Domácí automatizace: Řídicí centra, chytré spínače a automatizační řadiče využívají GPIO a bezdrátové funkce
- Průmyslové řízení: Vestavěné řadiče, datové záznamníky a monitorovací systémy využívají spolehlivé eMMC úložiště a bohaté I/O
- Přenosní multimediální přehrávače: Rozhraní MIPI DSI a kompaktní velikost jsou ideální pro přenosná zábavní za
