Banana Pi BPI-FPGA – rozšiřující deska FPGA Xilinx Artix-7 XC7A100T

Banana Pi BPI-FPGA je FPGA rozšiřující deska založená na Xilinx Artix-7, určená pro vzdělávací a rozšiřující platformu Banana Pi řady F. oficiální wiki Banana Pi BPI-F2S dokumentuje rozšiřující desku Xilinx Artix-7 FPGA navrženou společně s rodinou Banana Pi BPI-F2S a BPI-F2P, zaměřenou na vzdělávání v oblasti FPGA, vývoj a funkční rozšíření. Banana Pi prezentuje tento hardware jako součást širší sady pro výuku embedded Linuxu a FPGA pro průmyslové řízení, chytrá zařízení a praktickou práci s návrhem logiky.

Oficiální materiály Banana Pi popisují FPGA modul jako desku postavenou kolem Trenz Electronic TE0725LP-01-100-2D, integrující zařízení Xilinx Artix-7 XC7A100T, 32 MByte flash paměť, 2 x 50pinové konektory a provoz na jedno napájení. To jej činí vhodným pro uživatele, kteří potřebují rozšíření programovatelné logiky vedle hostitelské platformy Banana Pi založené na Sunplus SP7021. Pro související hardware můžete také prohlédnout Banana Pi BPI-F2P, 12V/2A DC adaptér pro desky Banana Pi a oficiální uživatelskou příručku platformy SP7021 plus Xilinx FPGA.

Technické specifikace

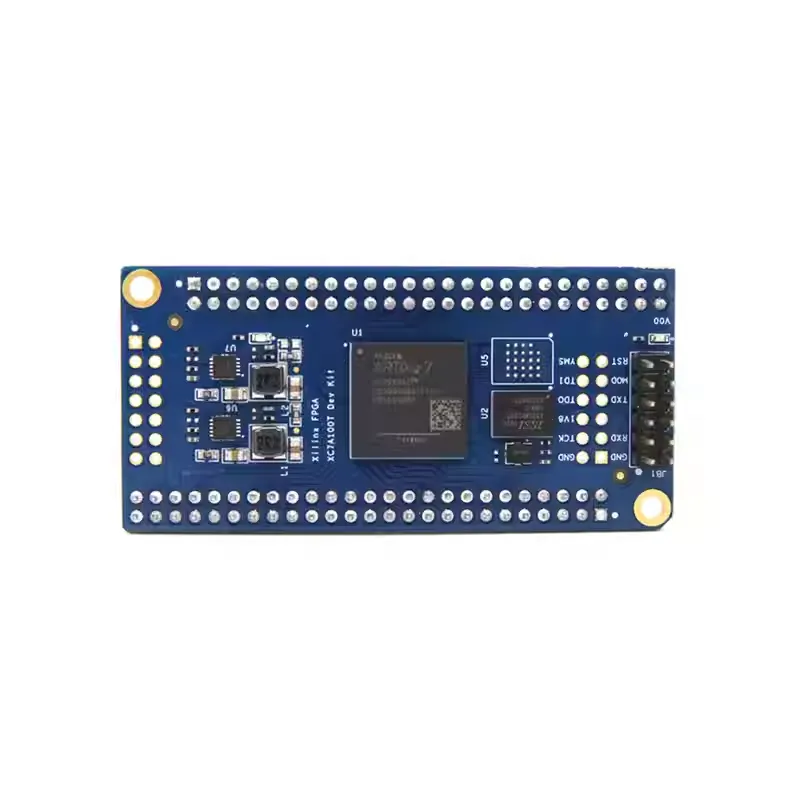

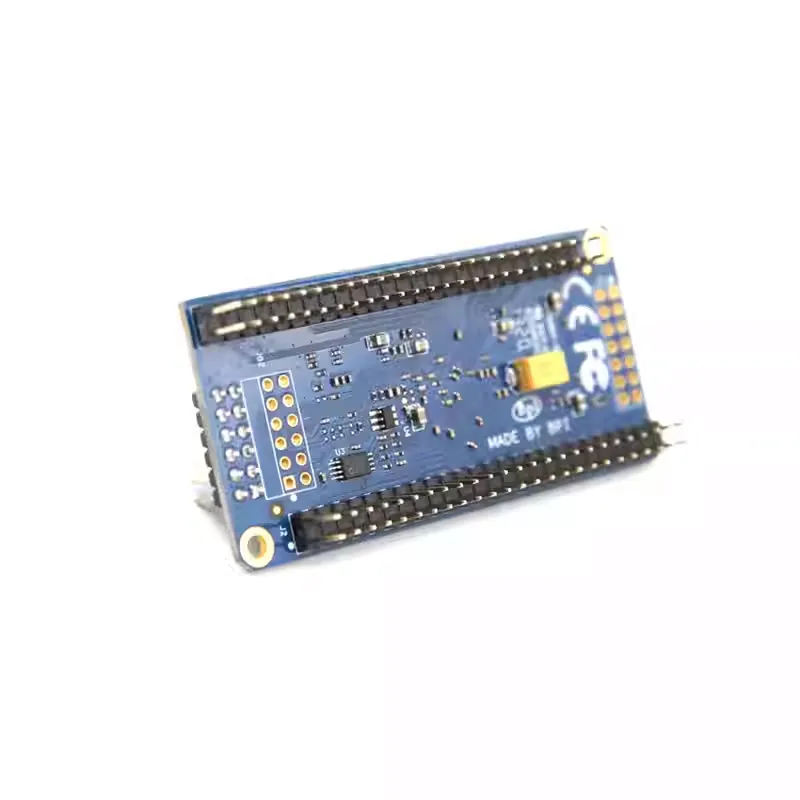

Rozložení desky a průvodce popisky

• Jádro FPGA Artix-7 XC7A100T – Modul je založen na programovatelné logice Xilinx Artix-7 pro vlastní digitální návrh, akceleraci a experimentování s rozhraními.
• Základ modulu Trenz TE0725LP – Dokumentace Banana Pi uvádí modul Trenz jako hardwarový základ pro FPGA rozšiřující desku.

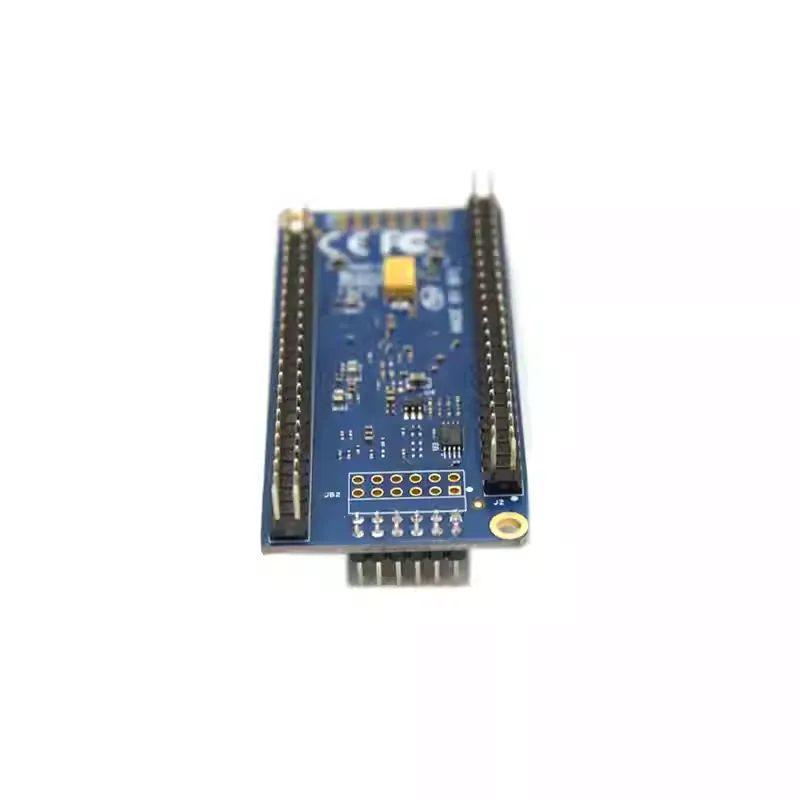

• Dvojité 50pinové rozšiřující konektory – Rozložení 2 x 50 pinů poskytuje mechanické a elektrické rozhraní pro připojení k hostitelské desce nebo vývoj ve stylu breadboard.
• Oblast flash paměti – Vestavěná 32 MB flash paměť ukládá konfigurační data FPGA a podporuje vývojové nebo nasazovací pracovní postupy.
• Napájení s jedním zdrojem – Modul používá architekturu napájení 1,8 V s vestavěnou regulací pro praktickou integraci.
• I2C EEPROM – EEPROM podporuje potřeby identifikace modulu a konfigurace v rámci strukturovaného návrhu FPGA platformy.
• Konektor JTAG a UART – Tato rozhraní se používají pro programování, ladění a spuštění desky.
• Uživatelská LED – Vestavěná LED je užitečná pro základní ověření logiky a rychlé testování návrhu FPGA.
• Volitelná podpora HyperRAM nebo HyperFlash – Dokumentace platformy uvádí volitelné rozšíření vysokorychlostní paměti v závislosti na konfiguraci modulu.
• Kompaktní formát – Velikost modulu 7,3 x 3,5 cm vyhovuje vzdělávacím sadám, nízkonákladovým nosičovým deskám a kompaktním prototypovým systémům.

Scénáře použití

1. Vzdělávání v oblasti FPGA a školení v návrhu logiky

Banana Pi výslovně umisťuje FPGA sestavu řady F pro vzdělávání, což činí tento modul praktickou volbou pro univerzitní laboratoře, logické experimenty a výuku digitálního návrhu.

2. Rozšíření hardwarových funkcí pro platformy BPI-F2S nebo F2P

Role rozšiřující desky činí modul vhodným pro přidání vlastních rozhraní, hardwarové akcelerace nebo specializované periferní logiky k kompatibilní hostitelské platformě Banana Pi.

3. Validace prototypu a vestavěný společný návrh

S flash pamětí, přístupem JTAG a kompaktním konektorovým formátem deska vyhovuje nízkonákladové prototypové práci, kde je třeba vyvíjet řízení na straně Linuxu a logiku na straně FPG
