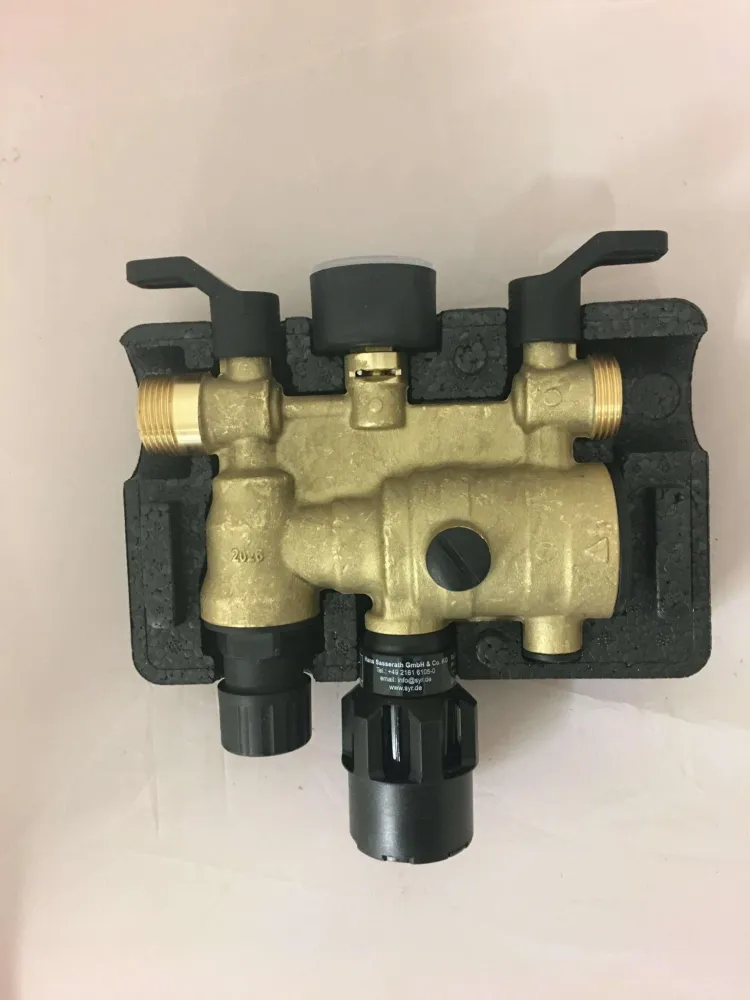

FüllCombi BA 6628 – Automatická plnicí a doplňovací stanice pro teplovodní systémy ústředního vytápění
Krátký popis
FüllCombi BA 6628 je kompaktní plnicí a doplňovací zařízení, které bylo speciálně vyvinuto pro teplovodní systémy ústředního vytápění v souladu s DIN EN 12828. Umožňuje trvalé připojení k potrubí pitné vody v souladu s DIN EN 1717 a nahrazuje předchozí hadicové připojení.
Funkce a oblast použití
Při plnění sleduje integrovaná jednotka vstupní tlak; Pokud tento během procesu plnění klesne pod tlak otopného systému, vestavěný systémový oddělovač BA (schválený do kategorie kapalin 4) zabrání zpětnému toku topné vody do potrubí pitné vody. FüllCombi je proto ideální pro obytné budovy, komerční nemovitosti a menší dodávky tepla, kde jsou vyžadovány standardní a bezpečné procesy plnění.
Výhody

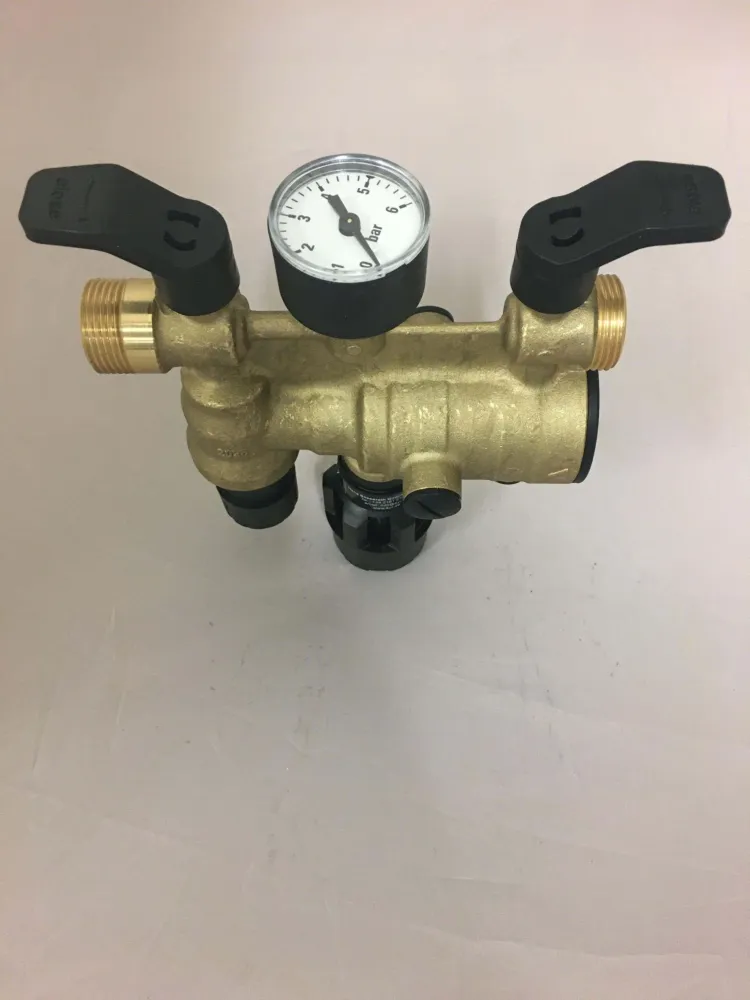

Kombinace uzávěru, reduktoru tlaku, manometru, separátoru systému BA a přípojky odpadní vody nabízí zcela standardní řešení v jednom zařízení. Trvalé připojení k instalaci pitné vody je možné, i když topná voda obsahuje inhibitory (korozní a nemrznoucí prostředky). Po dokončení procesu plnění doporučujeme závoru z bezpečnostních důvodů uzavřít.

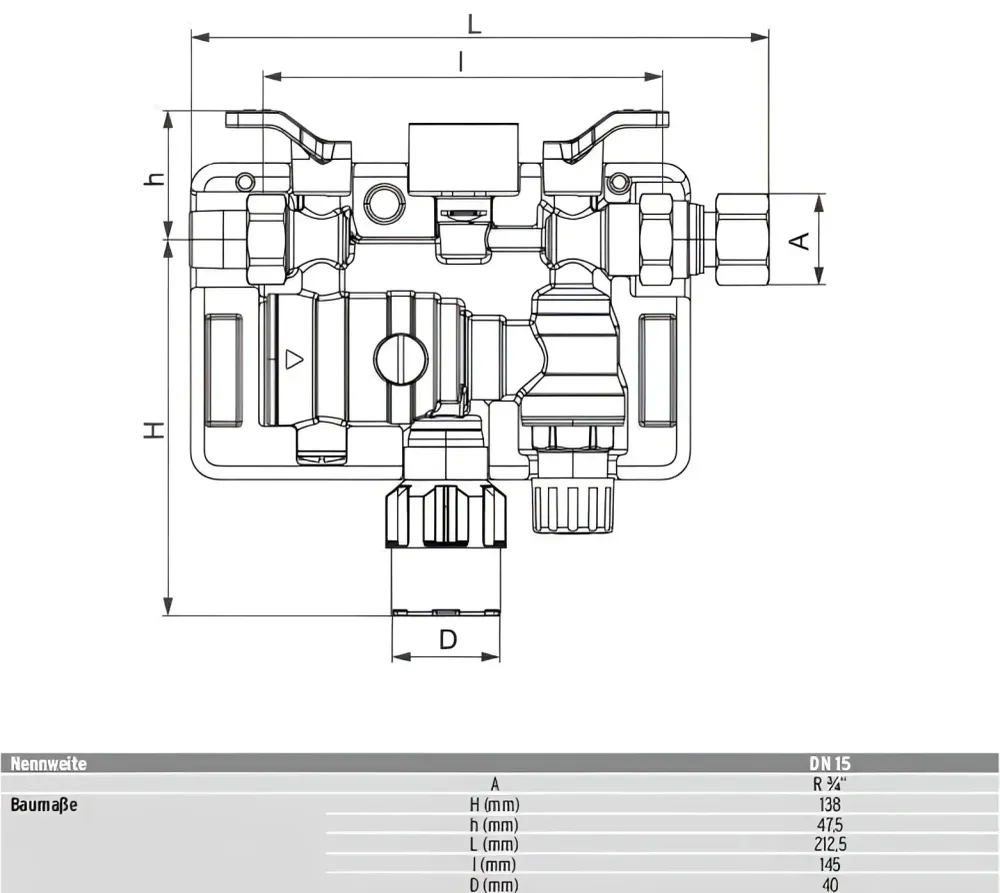

Technické údaje
Provozní tlak: max. 10 bar
Provozní teplota: max. 30 °C (vstup), max. 65 °C (výstup)
Instalační poloha: horizontální, připojení trychtýřem dolů
Výstupní tlak: 0,5 – 4 bar (tovární nastavení: 1,5 bar)
Médium: pitná voda
Kapacita plnění: 5 γ 1,35 m při 1,35 m bar
Velikost připojení: DN 20
Instalace a aplikace
FüllCombi musí být instalován vodorovně s trychtýřovým připojením směrem dolů. Je trvale připojen k potrubí pitné vody a nahrazuje provizorní hadicová řešení. Výstupní tlak je z výroby nastaven na 1,5 bar, ale lze jej upravit v přípustném rozsahu.
Zabezpečení a údržba
Integrovaný systémový oddělovač BA zajišťuje spolehlivou ochranu instalace pitné vody i v případě rizik zpětného toku až do kategorie kapaliny 4. Uzávěr by měl být po každém procesu plnění znovu uzavřen. Pravidelné vizuální kontroly a funkční kontroly (manometr, netěsnosti, připojení odpadní vody) prodlužují životnost a zajišťují dodržování norem.

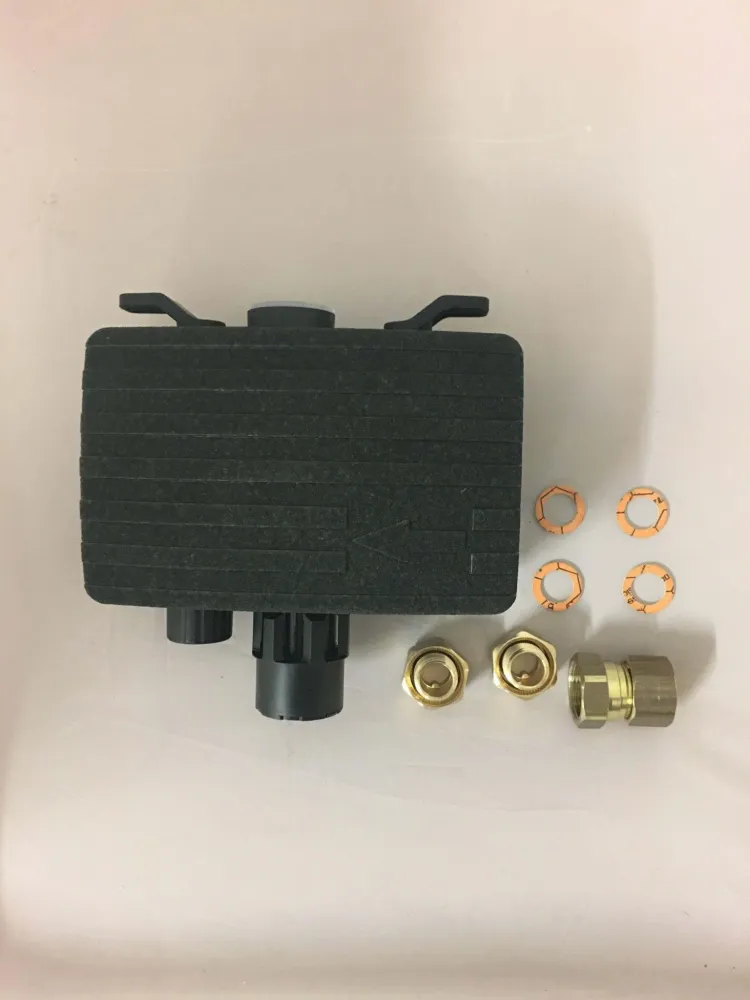

Rozsah dodávky & Poznámky
FüllCombi BA 6628 obsahuje všechny zmíněné komponenty: uzávěr, redukční ventil, manometr, systémový oddělovač BA a přípojku odpadní vody. Před instalací je třeba dodržovat místní předpisy a specifikace DIN EN 12828 a DIN EN 1717; Pokud si nejste jisti, doporučujeme poradit se s odborníkem.
