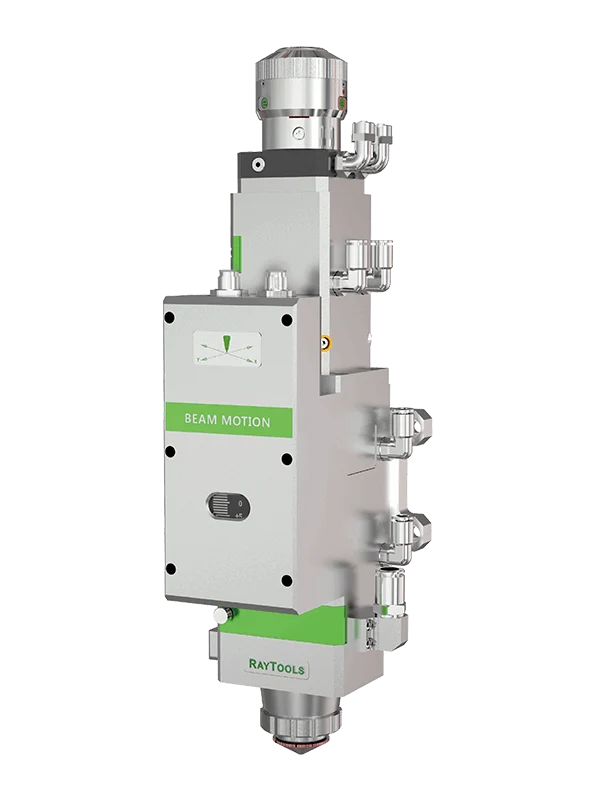

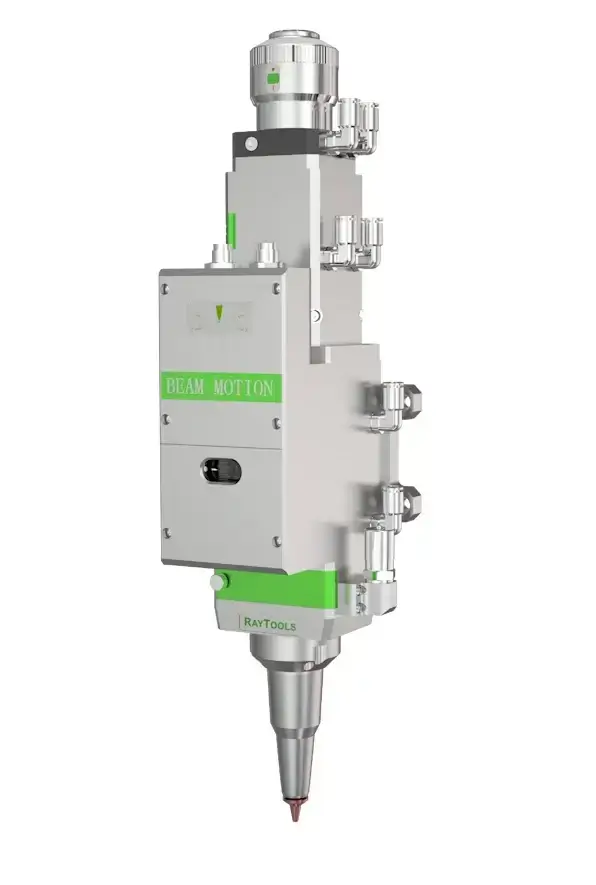

Automatická laserová řezací hlava – Raytools – BM110 (3000W)

Speciální upozornění: Obrázky produktů slouží pouze jako reference. Pokud není vybrána konkrétní ohnisková vzdálenost nebo speciální požadavek, všechny řezací hlavy budou odeslány podle nejnižší dostupné ohniskové hodnoty (minimální ohnisková vzdálenost) tohoto modelu.

Verze sběrnice a verze s pulzem používají různé komunikační metody; verze sběrnice používá pro komunikaci síťový kabel, zatímco verze s pulzem používá pulzní linku. Ovladače se také liší mezi verzemi s pulzem a sběrnicí.

Pokud potřebujete STEP modely výkresů, můžete kliknout zde.

Řada BM110, uvedená na trh společností RAYTOOLS AG v roce 2019, je vláknová řezací hlava s automatickým ostřením. Tento produkt má vestavěnou motorovou jednotku, která automaticky nastavuje polohu zaostřovací čočky v rozsahu 24 mm.

Laserové spotřební materiály

Ochranná čočka

Tryska

Keramické tělo

Snímací kabel

Gumové těsnění O-kroužek

Špičkový design a výkon

Tento inovativní produkt obsahuje vestavěnou motorovou jednotku, která automaticky nastavuje polohu zaostřovací čočky v rozsahu 24 mm pomocí lineárního mechanismu. Tato funkce umožňuje uživatelům nastavit kontinuální ostření, což usnadňuje rychlé propichování silných plechů a automatické řezání různých tlouštěk a materiálů.

Řada BM110 je vybavena kompozitní čočkovou skupinou D30 pro integraci paprsku. Design optiky a vodního chlazení je optimalizován tak, aby laserová hlava mohla stabilně pracovat při vysokém výkonu po dlouhou dobu.

Funkce a specifikace

• Vynikající design: Řezací hlava má optimalizovanou optickou konfiguraci a efektivní design proudění vzduchu, což výrazně zlepšuje kvalitu a efektivitu řezání.

• Automatické ostření: S rozsahem ostření od -12 do +10 mm a přesností ostření 0,05 mm automatické ostření snižuje potřebu ručního zásahu.

• Více ochranných čoček: Přidání ochranných čoček pro kolimaci účinně chrání kolimační čočku.

• Zásuvný držák zrcadla: Tato funkce umožňuje rychlou a snadnou výměnu ochranných čoček.

• Vysoká přizpůsobivost: Řezací hlava je vybavena různými vláknovými rozhraními jako QBH, QD a G5, což ji činí kompatibilní s různými hlavními lasery.

• Čistý otvor: 28 mm

• Automatické ostření: Rozsah: -12 mm až +10 mm; Rychlost: ≤170 mm/s; Zrychlení: ≤10 m/s²; Přesnost: ≤0,05 mm

• Ochranná čočka: Ochrana kolimace: φ24,91,5 mm; ochrana ostření: φ27,94,1 mm

• Tlak pomocného plynu: ≤30 bar

• Hmotnost: ~5,0 kg

• Specifikace trysky: Jednovrstvá, dvouvrstvá, nestandardní

• Průměr otvoru trysky: Rozsah od 0,8 mm do 5,0 mm.

Řada vláknových řezacích hlav BM110 zajišťuje optimální řezný výkon díky špičkové technologii a designu. Pro kvalitu, přesnost a přizpůsobivost zvolte řadu BM110.

STÁHNOUT SEZNAM SPOTŘEBNÍHO MATERIÁLU

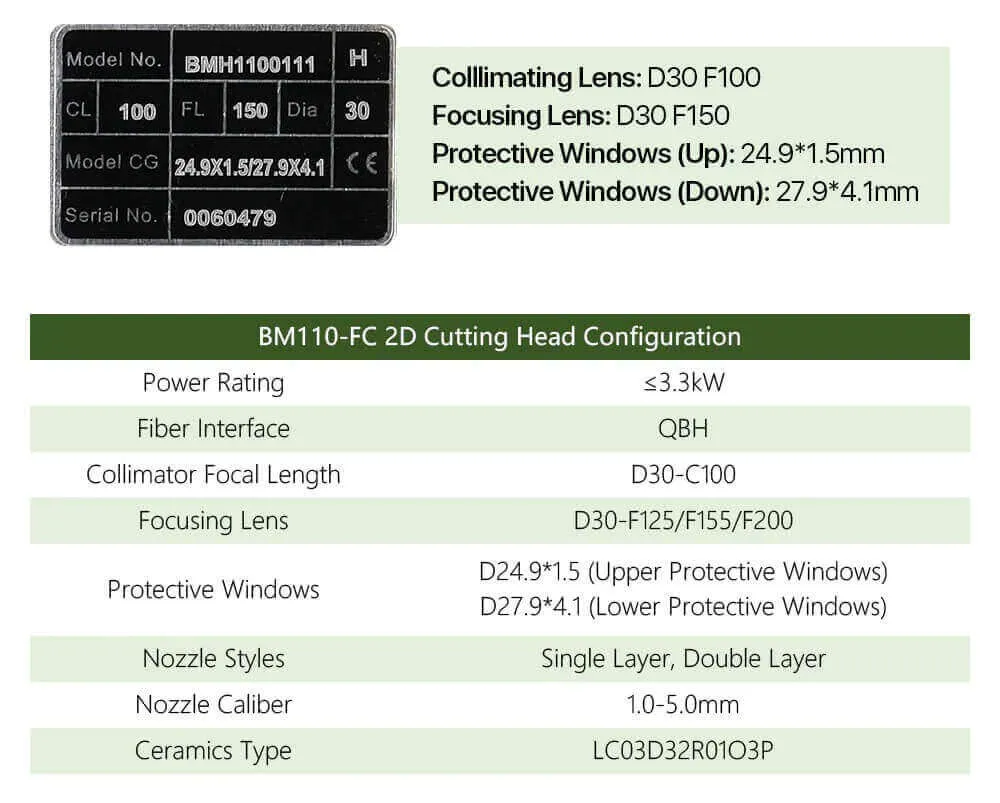

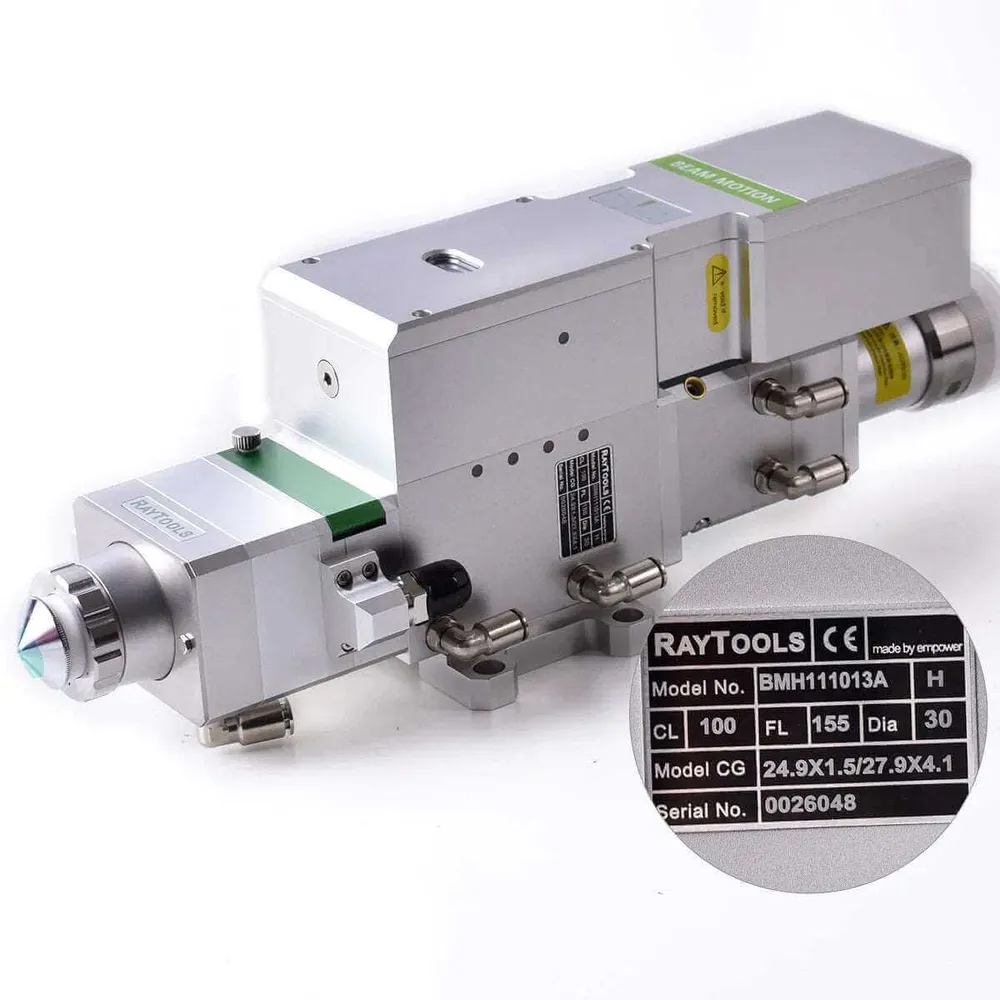

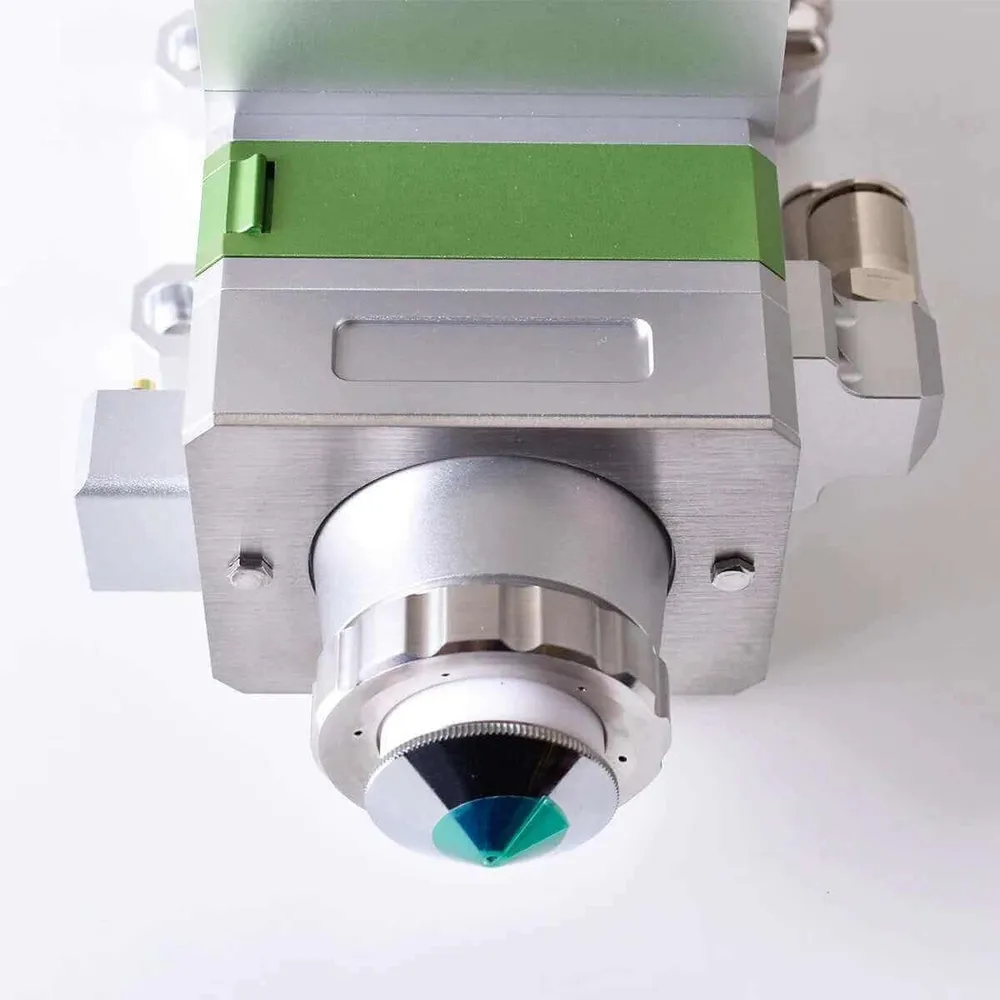

Detaily:

Rozměr:

Elektrický výkres:

Výběrový průvodce řezací hlavou Raytools pro vláknové lasery

Vlastnost
Model	BT240S	BT210S	BM109	BM111	BMH109-3D	BM115-2D
Výkon	3KW	1,5 kW	1,5 kW	3,3 kW	2KW	6KW
Kollimační čočka	100 mm	100 mm	75/100mm	30 mm	28mm	37mm
Ostřící čočka	125/155/200mm	125mm	125/150mm	125/155/200mm	100/150mm	100/200mm
Automatické ostření	X	X	✓	✓	✓	✓
Rozhraní	QBH	QBH	QBH	QBH	QBH	–
Ochranná okénka	24.9×1.5/27.9×4.1mm	24.9×1.5/27.9×4.1mm	24.9×1.5/27.9×4.1mm	24.9×1.5/27.9×4.1mm	24.9×1.5/27.9×4.1mm	37×1.6/37x7mm
Přiblížit	Pulzní zoom	Pulzní zoom	Pulzní zoom	Pulzní zoom	Analogový zoom	EtherCAT Zoom
Match System	FSCUT2000/3000	FSCUT2000/3000	FSCUT2000/3000	FSCUT2000/3000	FSCUT4000	FSCUT4000
