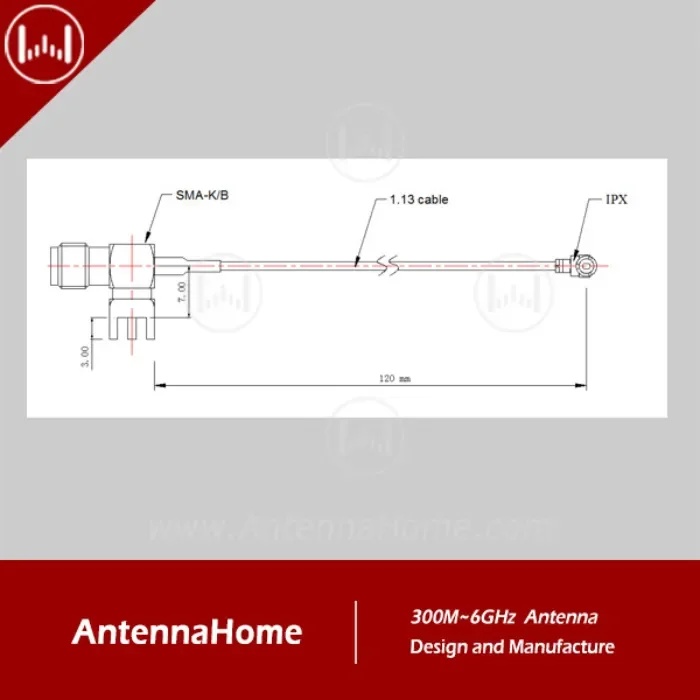

L120 1.13Cable SMA-IPX je profesionální RF koaxiální kabelová sestava s konektory SMA samec na IPX/U.FL. Tento prémiový 120mm RF propojovací kabel je navržen pro spolehlivý přenos signálu v bezdrátových komunikačních systémech pracujících až do 6GHz, poskytující vynikající výkon v aplikacích s omezeným prostorem.
Vlastnosti
- Vysoce výkonný design: Ultra flexibilní koaxiální kabel o průměru 1,13 mm s minimální ztrátou vložení pouhých 0,6 dB pro vynikající integritu signálu.
- Širokopásmové frekvenční pásmo: Podporuje provoz od DC do 6GHz, což jej činí ideálním pro různé bezdrátové aplikace včetně WiFi, Bluetooth, 4G/5G a GNSS systémů.
- Zlatem pokovené konektory: SMA samec (SMA-KH) a IPX/U.FL rozhraní se zlatými kontakty zajišťují vynikající vodivost a odolnost proti korozi.
- Prémiová konstrukce: Vyrobeno z vysoce kvalitních měděných vodičů a precizně navržených konektorů pro optimální RF výkon.
- Nízké VSWR: Udržuje VSWR <1,3 v celém frekvenčním rozsahu, minimalizuje odrazy signálu a ztráty výkonu.
- Průmyslový teplotní rozsah: Spolehlivě funguje v rozsahu teplot -40°C až +85°C pro nasazení v náročných podmínkách.
- Kompaktní řešení: Perfektní délka 120 mm vyvažuje flexibilitu s minimální délkou kabelu pro snížení ztráty signálu v omezených prostorech.
Specifikace
- Model produktu: L120 1.13Cable SMA-IPX kabelová sestava
- Číslo dílu: AH06.102
- Typ kabelu: koaxiální kabel 1,13 mm
- Konfigurace konektorů: SMA samec (SMA-KH) na IPX/U.FL
- Frekvenční rozsah: DC-6000 MHz (6GHz)
- Impedance: 50Ω
- VSWR: <1,3
- Ztráta vložení: 0,6 dB
- Materiál kabelu: Měděný vodič s černým pláštěm
- Délka kabelu: 120 mm (±2 mm)
- Hmotnost: 4,0 g/ks
- Provozní teplota: -40°C až +85°C
Aplikace
Kabelová sestava L120 1.13Cable SMA-IPX je ideální pro:
- Bezdrátové komunikační systémy: Připojení RF modulů k externím anténám v routerech, modemech a přístupových bodech
- IoT zařízení: Kompaktní chytré domácí senzory, průmyslové monitory a připojené spotřebiče
- Mobilní aplikace: 3G/4G/5G moduly vyžadující připojení antény v mobilním a stacionárním vybavení
- GPS/GNSS přijímače: Navigační systémy a polohovací moduly v automobilových a sledovacích zařízeních
- Testování a měření: Laboratorní sestavy, RF testování a vývoj bezdrátových protokolů
- Drone a UAV systémy: Lehká komunikační zařízení pro bezpilotní letadla
- Lékařská zařízení: Bezdrátově vybavené zdravotnické přístroje vyžadující spolehlivá RF připojení
- Průmyslové řídicí systémy: Bezdrátové senzory a automatizační zařízení v výrobním prostředí
Obsah balení
Každá objednávka obsahuje:
- Jednotky kabelové sestavy L120 1.13Cable SMA-IPX dle objednávky
- Certifikát kvality s výsledky továrních testů
- Technický list s podrobnými elektrickými a mechanickými parametry
- Ochranné antistatické balení pro prevenci poškození během přepravy
- Pokyny k instalaci pro správné spojení konektorů a manipulaci
Kabelová sestava L120 1.13Cable SMA-IPX kombinuje prémiový RF výkon s prostorem úsporným designem, což z ní činí preferovanou volbu pro inženýry a systémové integrátory pracující s kompaktními bezdrátovými komunikačními systémy. Díky rozhraní SMA samec na IPX tento profesionální kabel poskytuje spolehlivé připojení mezi standardními RF porty a miniaturními bezdrátovými moduly, kde je integrita signálu zásadní.
