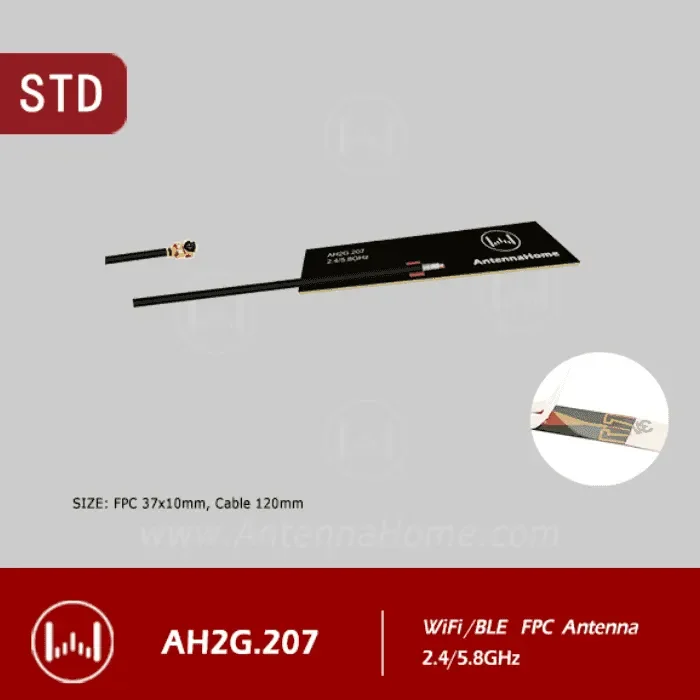

AntennaHome IPX FPC Anténa (Model: AH2G.207) je ultratenká, flexibilní PCB anténa navržená pro bezdrátové systémy 2,4 GHz a 5,8 GHz. S kompaktními rozměry 10 × 37 mm, nízkou hmotností a konektorem IPX/U.FL se snadno integruje do prostorově omezených IoT zařízení a zároveň zajišťuje stabilní RF výkon. Podporuje Wi‑Fi, BLE, Zigbee a aplikace v pásmu ISM, což ji činí ideální pro vestavěné bezdrátové moduly a spotřební elektroniku.
Funkce
-
Dvoupásmový provoz 2,4 GHz / 5,8 GHz
-
Flexibilní FPC konstrukce pro snadnou integraci
-
Nízký VSWR ≤ 1,5 pro stabilní RF výkon
-
Zisk: 2,5 dBi (2,4G) / 4,5 dBi (5,8G)
-
Konektor IPX/U.FL + kabel 1,13 mm, standardní délka 120 mm (možnost zakázkové délky)
-
Kompaktní velikost: 10 × 37 mm
-
Široký provozní teplotní rozsah: –40 °C až +85 °C
-
Vhodné pro Wi‑Fi / BLE / Zigbee / ISM 2,4G / 5,8G systémy
-
Dodáváno v balení v PE sáčku
Specifikace
Elektrické vlastnosti
| Parametr | Hodnota |
|---|---|
| Frekvence | 2,4 GHz / 5,8 GHz |
| Impedance | 50 Ω |
| VSWR | ≤ 1,5 |
| Zisk | 2,5 dBi / 4,5 dBi |
| Polarizace | Vertikální / všesměrová |
Mechanické vlastnosti
| Parametr | Hodnota |
|---|---|
| Konektor a kabel | PCB + kabel 1,13 mm + IPX/U.FL (120 mm nebo volitelná délka) |
| Materiál a barva | Měď |
| Montáž | Konektor IPX |
| Velikost | Š10 × D37 mm |
| Hmotnost | 0,5 g/kus |
| Provozní teplota | –40 °C ~ +85 °C |
| Balení | PE sáček |
Scénáře použití
-
Wi‑Fi / BLE / Zigbee IoT zařízení
-
Chytré domácí centrály a ovladače
-
Nositelné a přenosné elektronické zařízení
-
Bezdrátové moduly v pásmu ISM 2,4G/5,8G
-
Vestavěné komunikační terminály
-
Chytré spotřebiče a spotřební elektronika
-
Kompaktní bezdrátové senzory a majáky
Obsah balení
-
1 × AH2G.207 (Anténa)
