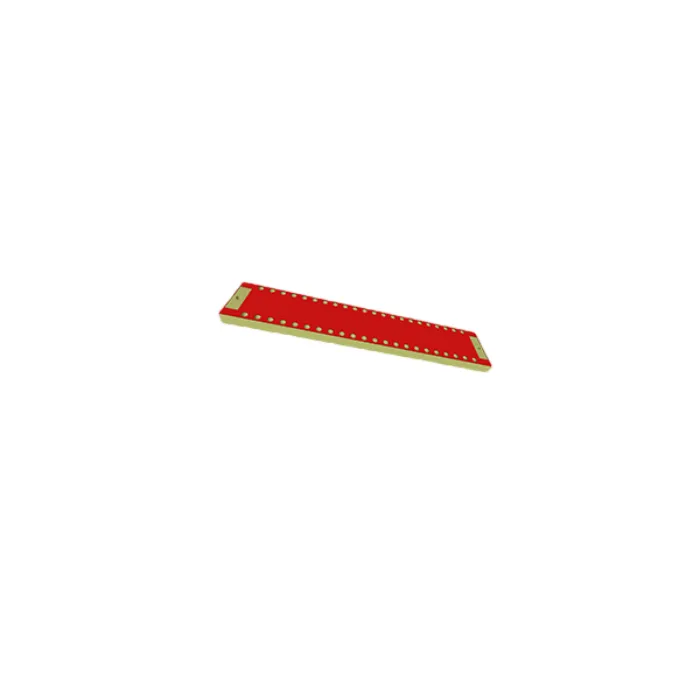

AntennaHome Onboard Chip Patch Antenna je kompaktní, vysoce výkonná SMD anténa navržená pro vícepásmovou bezdrátovou komunikaci na frekvencích 315 MHz, 433 MHz, 470 MHz, 868 MHz a 915 MHz. Díky měděnému patch radiátoru, balení na pásce a cívce a miniaturním rozměrům 15 × 3 × 1 mm je tato anténa ideální pro husté uspořádání PCB a hromadnou výrobu. S optimalizovanou impedancí 50 Ω, nízkým VSWR a všesměrovou vertikální polarizací poskytuje stabilní RF výkon pro IoT zařízení, bezdrátové senzory a kompaktní vestavěné systémy.
Vlastnosti
- Podpora více pásem:315/433/470/868/915 MHz
- Ultrakompaktní SMD design pro desky s omezeným prostorem
- Typický zisk 2,0 dBi pro stabilní bezdrátový výkon
- Nízký VSWR (≤2,5) zajišťuje efektivní RF přenos
- Měděný radiátor + červený PCB substrát pro odolnost a konzistenci

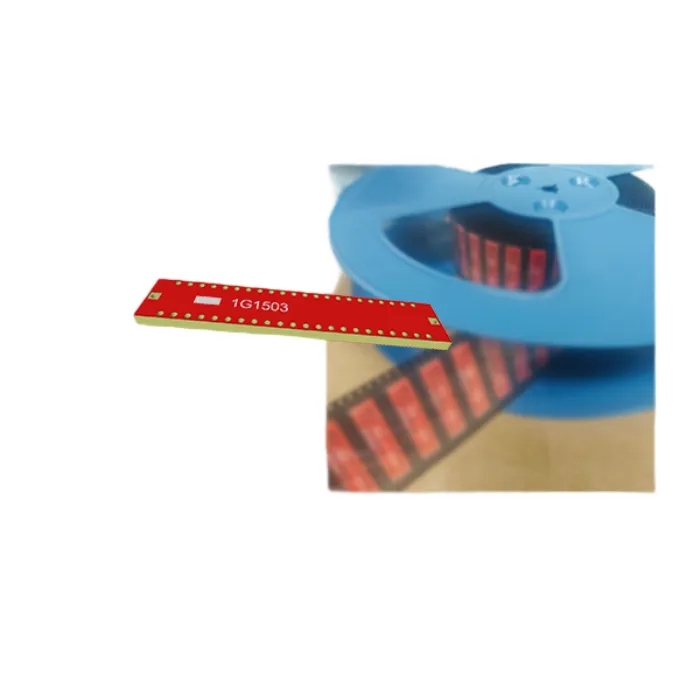

- Balení na pásce a cívce vhodné pro automatizovanou výrobu SMT
- Široký rozsah provozní teploty:–40 °C až +85 °C
- Lehký: pouze 0,5 g na kus
Specifikace
Elektrické vlastnosti
| Parametr |
Hodnota |
| Frekvence |
315/433/470/868/915 MHz |
| Impedance |
50 Ω |
| VSWR |
≤ 2,5 |
| Zisk |
Typický zisk 2,0 dBi |
| Polarizace |
Vertikální / všesměrová |
Mechanické vlastnosti
| Parametr |
Hodnota |
| Konektor |
Není k dispozici (SMD na desce) |
| Materiál |
Měď / červený PCB |
| Montáž |
SMD (povrchová montáž) |
| Velikost |

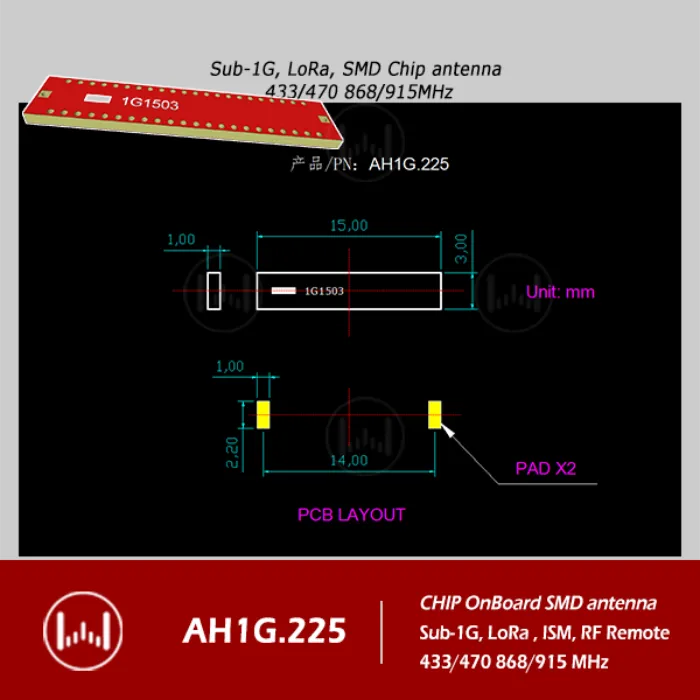

D15,0 × Š3,0 × V1,0 mm |
| Hmotnost |
0,5 g/ks; 3000 ks/cívka |
| Provozní teplota |
–40 °C ~ +85 °C |
Scénáře použití
- IoT terminály a bezdrátové moduly
- Chytré měřiče (voda, plyn, elektřina)
- Dálkové ovladače a klíčenky
- Sub-GHz bezdrátové senzorové sítě
- Průmyslová automatizace a telemetrie
- Bezpečnostní a alarmové systémy
- Kompaktní vestavěná RF zařízení
- Prostředí výroby SMT s vysokým objemem
Seznam balení
