Třífázový analyzátor parametrů sítě TPM-05 – TENSE

Popis

Třífázový multifunkční digitální panelový měřič TPM-05 je určen pro měření a sledování elektrických parametrů v třífázových systémech. Zařízení umožňuje monitorování napětí, proudu, frekvence, výkonu a další pokročilé analýzy kvality energie. Díky RS485 ModBus RTU lze analyzátor připojit k SCADA nebo jiným monitorovacím systémům a vzdáleně sledovat měřená data.

Analyzátory TPM-05 umožňují provádět komplexní energetické analýzy, včetně kalkulace účinnosti, kvality energie a jednotkových nákladů.

Hlavní výhody

• Komunikační port RS485 Modbus RTU (1200–115200 bps)

• Zobrazení harmonických napětí a proudu až do 55. řádu

• Zobrazení aktivního výkonu (P) a jalového výkonu (Q, indukční a kapacitní) po jednotlivých fázích

• Zobrazení zdánlivého výkonu (S) a účinníku (Cosφ) každé fáze

• Monitorování napětí L-N a L-L, proudu a frekvence každé fáze

• Zobrazení celkové energie: import/export aktivní energie (ΣkWh) a reaktivní energie (ΣkVArh)

• Záznam minimálních a maximálních hodnot a maximální spotřeby

• 2 reléové výstupy a 1 digitální vstup

• Záznam událostí: přepětí/podpětí, přetížení, nerovnováha napětí/proudu, THD-I, výpadky energie

• Skutečné datum a čas (RTC)

• Menu chráněno heslem

Technické specifikace

• Napájení: dle typu instalace (typicky 3×230/400 V AC)

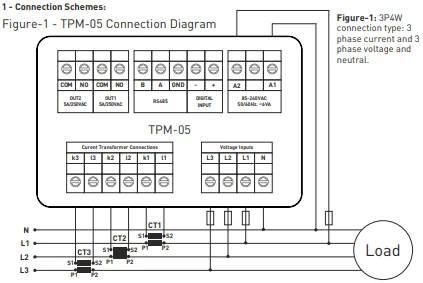

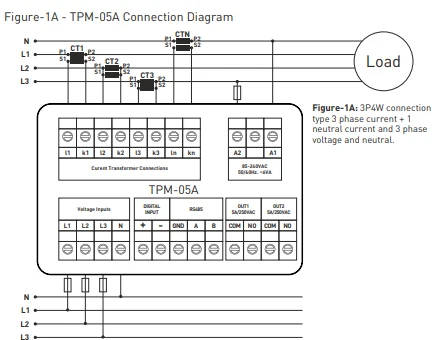

• Připojení: svorkovnicové

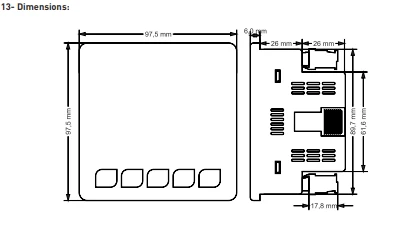

• Rozměry panelu: standardní 72×72 mm nebo dle modelu

• Přesnost měření: dle harmonických a parametrů výrobce

• Měřicí transformátory proudu: doporučeno 60/5 až 1500/5 A, nebo ekvivalentní

• Možnost záznamu dat a integrace do SCADA systémů přes ModBus RTU

Použití

Analyzátor TPM-05 je vhodný pro:

• Průmyslové rozvody a výrobní linky

• Komerční budovy, školy, nemocnice

• Sledování kvality energie a spotřeby

• Monitorování účinnosti elektrických zařízení
