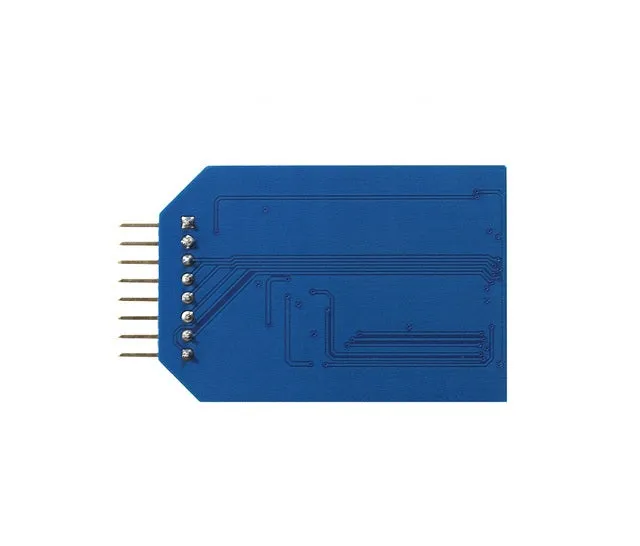

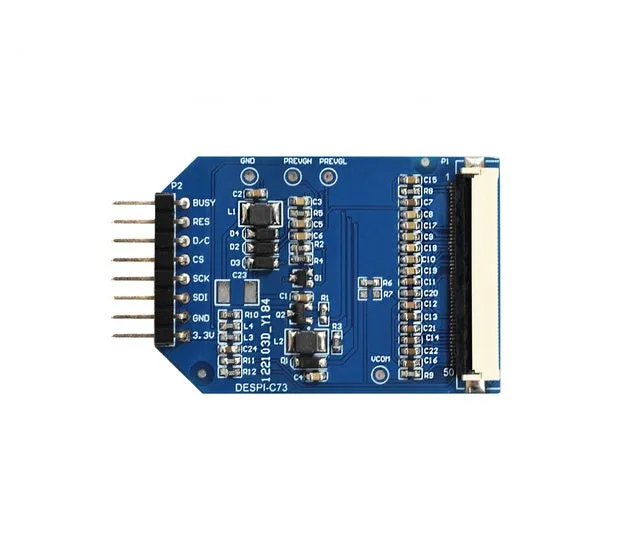

Tato 7,3palcová a 4palcová E-Paper HAT adaptér deska je specializovaný řídicí obvod navržený pro ovládání elektronických papírových (e-paper/e-ink) displejů. Díky perifernímu boost obvodu poskytuje tato adaptér deska potřebné napětí pro 4palcové i 7,3palcové e-paper displeje. Deska využívá klíčové komponenty včetně MOSFETu SI1308EDL a Schottkyho diody MBR0530 pro efektivní správu energie a zvýšení napětí. Ideální pro projekty s Raspberry Pi, IoT displeje, digitální značení a jakoukoli aplikaci vyžadující nízkou spotřebu a vysoký kontrast e-ink displejů. Kompaktní design 47×32 mm je ideální pro projekty s omezeným prostorem.
Specifikace
| Podporované velikosti displejů: | 4palcové a 7,3palcové e-paper displeje |
| Řídicí obvod: | Obvod periferního boostu |
| Velikost desky: | 47 x 32mm |
| Komunikační rozhraní: | SPI |
| Rozhraní displeje: | 50PIN s roztečí 0,5 mm |
| Klíčové komponenty: | SI1308EDL (MOSFET), MBR0530 (Schottkyho dioda) |
| DIP přepínač: | Žádný |
| Provozní napětí: | 3,3V |
| Provozní teplota: | -20 °C až +70 °C |
| Detekce boostu: | Rezervované body pro detekci boostu pro diagnostiku závad |
Aplikace
- Projekty e-paper displejů pro Raspberry Pi
- Digitální značení a informační displeje
- IoT a chytré domácí rozhraní
- Projekty čteček elektronických knih
- Nízkopříkonové indikátory stavu
- Elektronické cenovky (ESL)
- Průmyslové monitorovací displeje
- Přenosná zařízení na baterie
- Umělecké instalace a dekorativní displeje
- Meteorologické stanice a environmentální monitory
Balení obsahuje
- 1x E-Paper HAT adaptér deska (kompatibilní s 7,3 a 4 palci)
Hlavní vlastnosti
- Podpora dvou displejů: Kompatibilní s 4palcovými i 7,3palcovými e-paper displeji
- Obvod periferního boostu: Zajišťuje potřebné napětí pro provoz e-paper displeje
- Kvalitní komponenty: MOSFET SI1308EDL a Schottkyho dioda MBR0530 pro spolehlivý výkon
- SPI rozhraní: Standardní SPI komunikace pro snadnou integraci s mikrokontroléry
- Kompaktní design: Malá plocha 47×32 mm pro aplikace s omezeným prostorem
- Provoz na 3,3 V: Nízké napětí snižuje spotřebu energie
- Body pro detekci boostu: Rezervované testovací body pro pohodlnou diagnostiku a odstraňování závad
- Široký teplotní rozsah: Pracuje od -20 °C do +70 °C pro různé prostředí
- 50PIN konektor: Konektor s roztečí 0,5 mm pro bezpečné připojení displeje
- Referenční návrh: Počáteční referenční návrh pro vývoj uživatelských produktů
Často kladené otázky
Q1: Jaké velikosti e-paper displejů jsou kompatibilní s tímto HAT adaptérem?
A: Tento adaptér je speciálně navržen pro podporu 4palcových a 7,3palcových e-paper displejů. Okolní boost obvod je optimalizován tak, aby poskytoval správné napětí pro tyto konkrétní velikosti obrazovek. Pokus o použití jiných velikostí displejů nemusí zajistit správný provoz nebo by mohl potenciálně poškodit displej. Vždy si ověřte, že specifikace vašeho e-paper displeje odpovídají podporovaným velikostem před připojením.
Q2: K čemu slouží okolní boost obvod?
A: E-paper displeje vyžadují vysoké napětí (obvykle 15-20 V) k řízení elektroforetických částic, zatímco řadič pracuje na nízkém napětí (3,3 V). Okolní boost obvod zvyšuje napájení 3,3 V na vyšší napětí potřebné pro displej. Tento obvod používá MOSFET SI1308EDL a Schottkyho diodu MBR0530 k efektivnímu zvýšení napětí při zachování stability a účinnosti. Bez tohoto boost obvodu by e-paper displej nefungoval správně.
Q3: Jaké komponenty jsou použity v boost obvodu a proč?
A: Boost obvod používá dva klíčové komponenty: SI1308EDL (P-kanálový MOSFET) a MBR0530 (Schottkyho dioda). SI1308EDL slouží jako spínací prvek v boost měniči a nabízí nízký odpor při sepnutí pro vysokou účinnost. Schottkyho dioda MBR0530 zajišťuje rychlé spínání a nízký úbytek napětí v propustném směru, čímž minimalizuje ztráty energie. Tyto konkrétní komponenty byly vybrány pro svou spolehlivost a výkon v aplikacích e-paper displejů, kde je kritická přesná regulace napětí.
Q4: Mohu tento adaptér použít s Arduino nebo jinými mikrokontroléry?
A: Ano
