DFRobot Gravity: 8×8 RGB LED matice – flexibilní WS2812B LED panel

Vlastnosti

•Plnobarevná 8×8 RGB LED matice: Tato adresovatelná RGB matice obsahuje 64 jednotlivě adresovatelných LED SK6812/WS2812 (5V) podporujících 16,7 milionu barev (256³ úrovní jasu na RGB kanál) a ≥400Hz obnovovací frekvenci pro plynulé animace na vaší 8×8 RGB LED matici.

•Plug-and-Play Gravity rozhraní: Tento WS2812B LED panel obsahuje předem připájený 3pinový konektor XH2.54 (DIN/5V/GND), který zajišťuje přímou kompatibilitu s Arduino I/O štíty—pro vaše Arduino LED displejové projekty a flexibilní LED matice není potřeba pájení.

•Kaskádové ovládání: Propojte více adresovatelných RGB matic pomocí DIN→DOUT řetězení; ovládejte celé pole jedním pinem mikrokontroléru a vytvořte tak větší flexibilní LED matici s tímto WS2812B LED panelem.

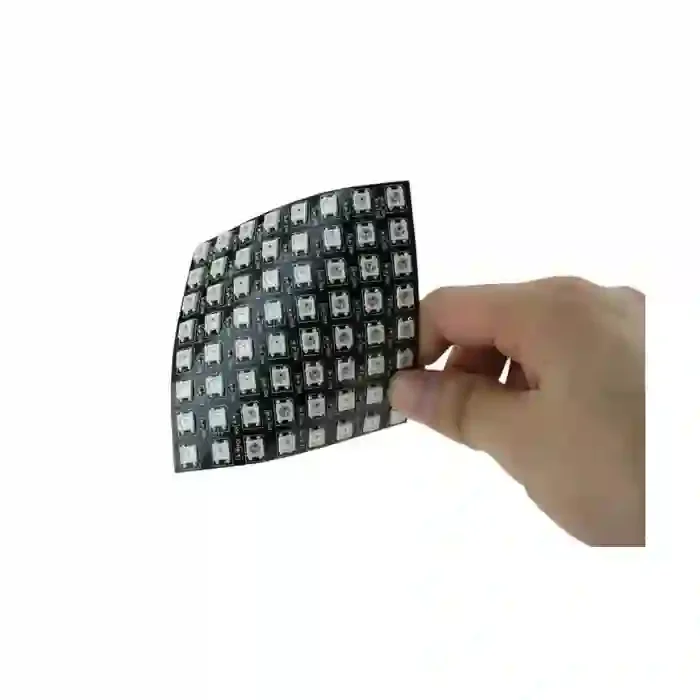

•Robustní konstrukce: Flexibilní PCB odolává ohýbání; tato 8×8 RGB LED matice pracuje v rozsahu teplot -25°C až +80°C. Rozměry: 80×80mm (3,15×3,15″), hmotnost: 130g. Tato flexibilní LED matice je ideální pro přenosné návrhy.

Technické specifikace

Parametr	Hodnota
Provozní napětí	5V DC (±10%)
Maximální proud/LED	18mA (špičkový)
LED driver IC	SK6812 nebo WS2812B (kompatibilní)
Hustota pixelů	64 LED (mřížka 8×8)
Frekvence skenování	≥400Hz
Řízení jasu	256 úrovní na kanál
Uhel pohledu	120°–140° (SMD5050 LED)

Napájení a konektivita

•Součástí příslušenství:

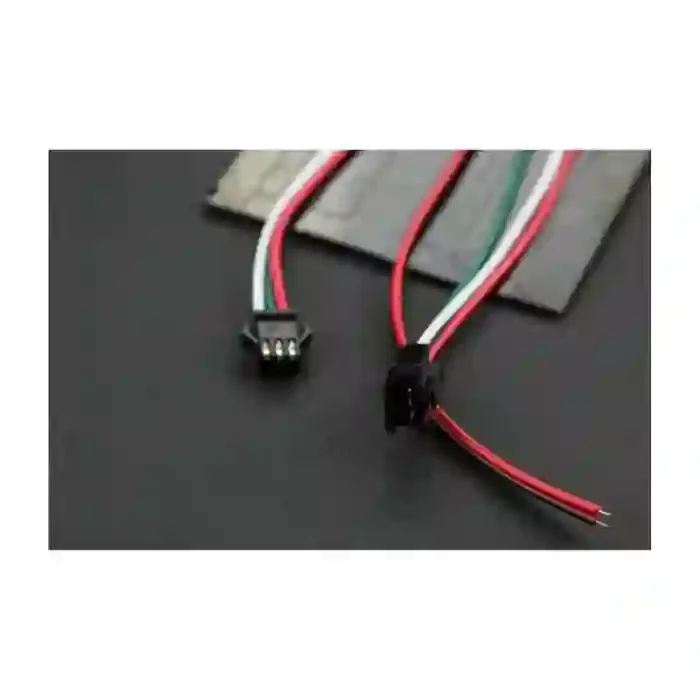

•Kabel Matrix Gravity Interface (3pin XH2.54 na Dupont) pro 8×8 RGB LED matici

•Adaptér DC Barrel Jack (samice) pro externí napájení 5V do vašeho WS2812B LED panelu a adresovatelné RGB matice.

•Napájecí doporučení: Pro více maticové sestavy s adresovatelnou RGB maticí používejte externí 5V napájení přes servo port rozšiřující desky Gravity, aby nedošlo k přetížení mikrokontroléru ve vašem Arduino LED displeji.

Software a kompatibilita

•Arduino knihovny: Plně kompatibilní s knihovnami FastLED, Adafruit NeoPixel a WS2812FX pro animace na tomto Arduino LED displeji a flexibilní LED matici.

•Poznámka k logické úrovni: Při použití 3,3V mikrokontrolérů (např. ESP32) s flexibilní LED maticí přidejte převodník logické úrovně pro zajištění integrity signálu pro WS2812B LED panel.

Využití

•Dynamické displeje: Posuvný text, interaktivní umění a ambientní osvětlení s 8×8 RGB LED maticí nebo adresovatelnou RGB maticí.

•Modulární škálování: Kombinujte panely pro větší instalace (např. 16×16, 32×8) pomocí tohoto WS2812B LED panelu a technologie flexibilní LED matice.

•Vzdělávací projekty: Ideální pro prototypování IoT vizuálních zpětných vazeb nebo DIY herních rozhraní s Arduino LED displejem a 8×8 RGB LED maticí.

Obsah balení

•1× flexibilní 8×8 RGB LED matice

•1× kabel Matrix Gravity Interface

•1× adaptér DC Barrel Jack (samice)

Důležitá rada pro použití: Vždy přivádějte napájení v intervalech ≤1 m při řetězení více flexibilních LED matic, abyste předešli poklesu napětí na vašem WS2812B LED panelu.
