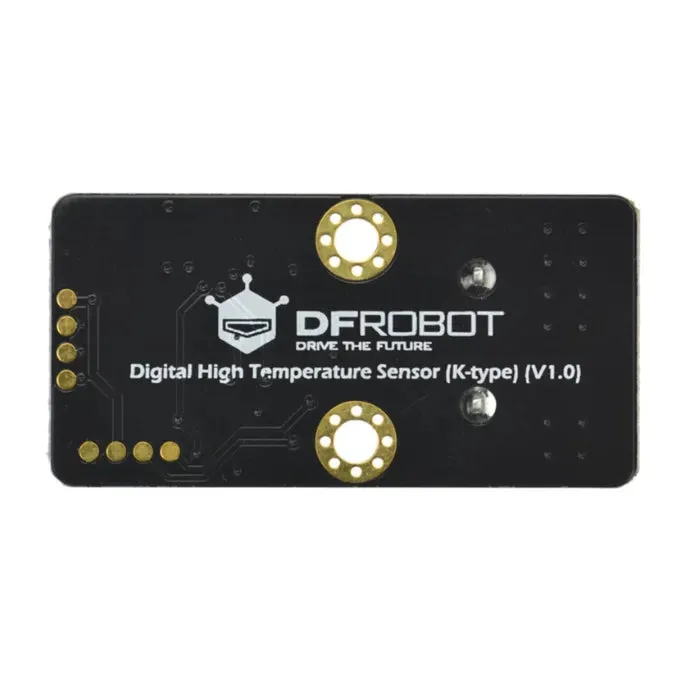

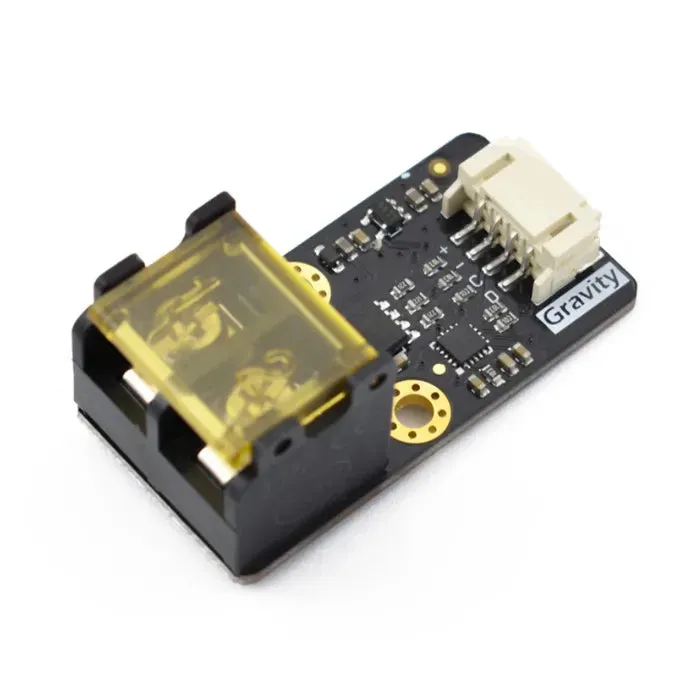

Gravity: I2C vysokoteplotní senzor K-typ termočlánek Arduino

Senzory PT100 jsou běžné pro teploty pod 400℃, ale mnoho průmyslových aplikací — jako jsou plynové sporáky, hrnčířské pece a elektrické pece — může překročit 800℃ nebo dokonce 1000℃. V takových vysokoteplotních situacích je K-typ termočlánek preferovaným průmyslovým řešením.

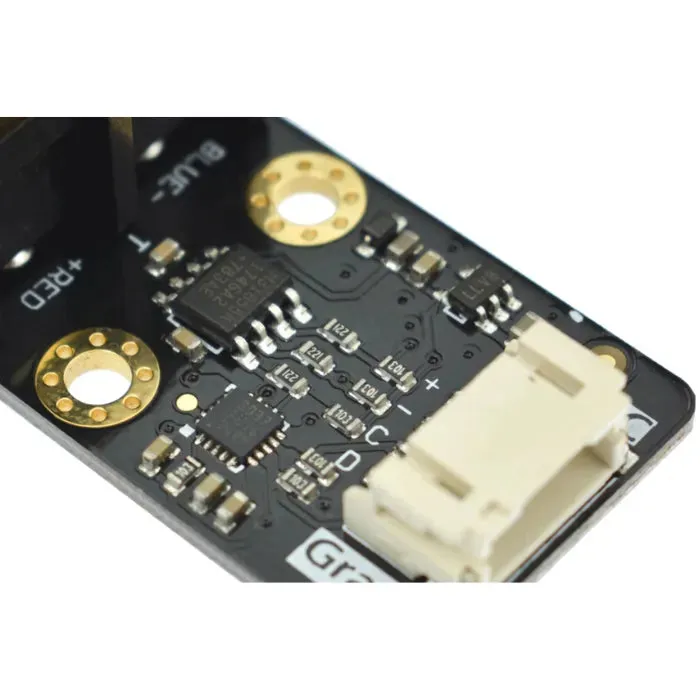

Gravity: I2C senzor vysokých teplot integruje MAX31855K digitální převodník a nerezovou K-typovou sondu, která poskytuje přesné měření teploty přes I2C. Tento MAX31855 I2C teplotní senzor podporuje široký rozsah od -270℃ do 1372℃ s výjimečnou přesností v celém rozsahu. Přiložená termočlánková sonda dokáže měřit až do 800℃ s chybou pouze ±2,5℃.

Kompatibilní s Arduino, Raspberry Pi a dalšími 3,3V/5V systémy, tento I2C modul pro měření vysokých teplot je ideální pro monitorování extrémních podmínek.

Hlavní vlastnosti

• 14bitový, vysoce rozlišený digitální výstup (rozlišení 0,25℃)

• Extra široký měřicí rozsah: -270℃ ~ 1372℃

• Přesné měření vysokých teplot až do 800℃

• Vestavěný čip MAX31855K pro převod signálu

• Rozhraní Gravity I2C – pohodlí plug-and-play

• Kompatibilní s řadiči 3,3V a 5V

• Funguje s jakoukoli termočlánekovou sondou typu K

Příkladové schémata

• Nastavení Arduino UNO:

• Nastavení Raspberry Pi 3B:

• Demo měření plamene:

Aplikace

• Monitorování průmyslových pecí a troub

• Testování plynových sporáků

• Keramické pece

• Měření teploty spalování a plamene

• Vědecké laboratorní experimenty

Specifikace

Modul pro zesílení a převod signálu

• Vstupní napětí (VCC): 3,3V – 5,5V

• Čipová sada: MAX31855K

• Teplotní rozsah: -270℃ až 1372℃

• Rozlišení: 0,25 ℃

• Chyba: ±2℃ (-200℃ až 700℃), ±4℃ (700℃ až 1350℃)

• Rozhraní: Gravity I2C (logická úroveň 0–3,3V)

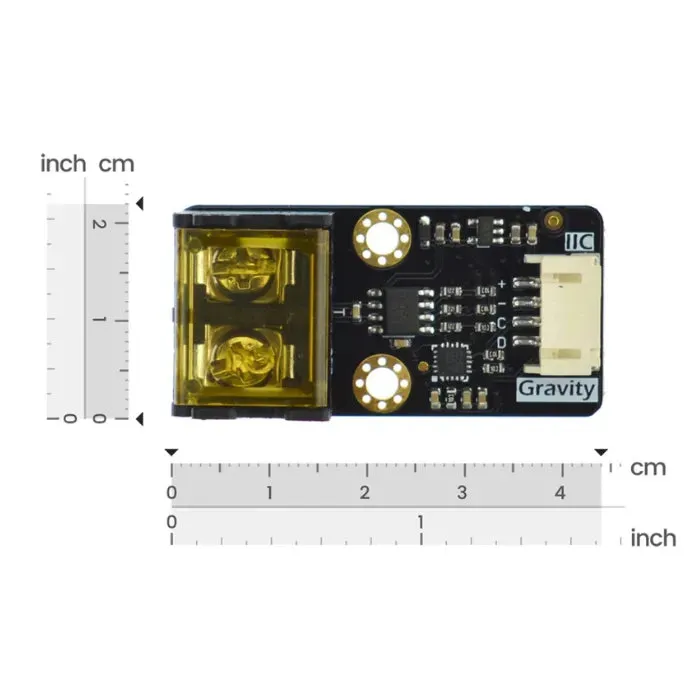

• Rozměry: 44,0 mm × 22,0 mm

Ocelová termočláneková sonda typu K

• Maximální teplota: 800 ℃

• Přesnost: ±2,5 ℃

• Délka sondy: 50 mm

• Délka kabelu: 1,5 m

• Průměr sondy: 4 mm

• Vlastnosti: Vodotěsný, odolný proti korozi, odolný vůči vysokým teplotám, proti korozi

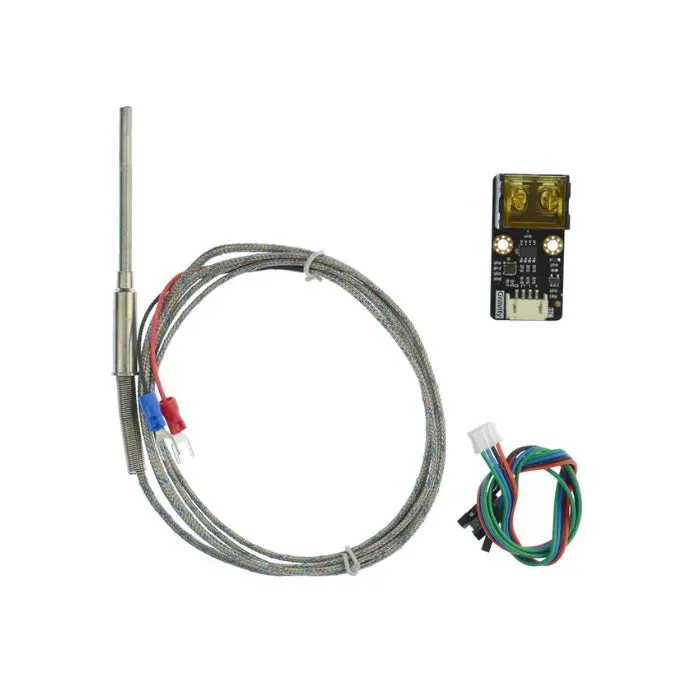

Seznam dodávky

• Modul pro zesílení a převod signálu ×1

• Ocelová termočláneková sonda typu K ×1

• Senzorový kabel Gravity-4P I2C/UART ×1
